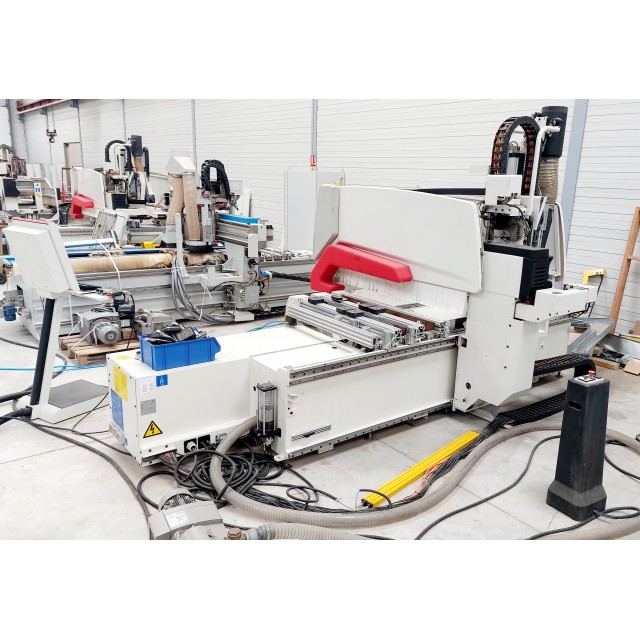

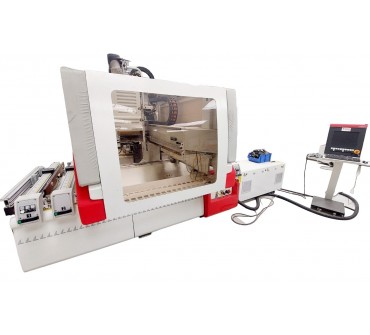

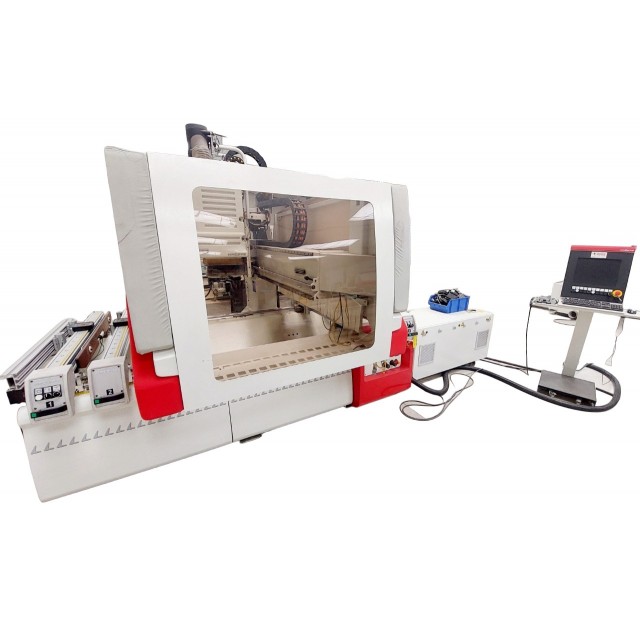

CENTRE DE PERCAGE & FRAISAGE 4 AXES AVEC
GROUPE DE FRAISAGE HORIZONTAL FIXE &
PREDISPOSITION POUR UN OUTIL A RENVOI D'ANGLE
(Machine en cours de vérifications)
Marque : SCM                    Modèle : TECH Z2
N° de série : AL1/005659   Année : 2010
(Photos prises avant révision, essais fonctionnels & nettoyage)

CAPACITÉS D'USINAGE :
- Surface de travail utile totale (courses) : 3050 x 1250 x h.260
  Passage panneau (à vérifier) : 3370 x 1280 x h.(épaisseur) 160 mm
- Vitesses max de déplacement (vectorielle 60 m/min)
   en axe X : 43 m/min
   en axe Y : 45 m/min
   en axe Z : 15 m/min

COMPOSITION DE LA MACHINE :
- Agrégats sur col de signe composés comme suit :
  (Mouvements X par pignon er crémaillère, mouvements Y par vis et douilles; guides linéaires de haute qualité de précision avec lubrification automatique)

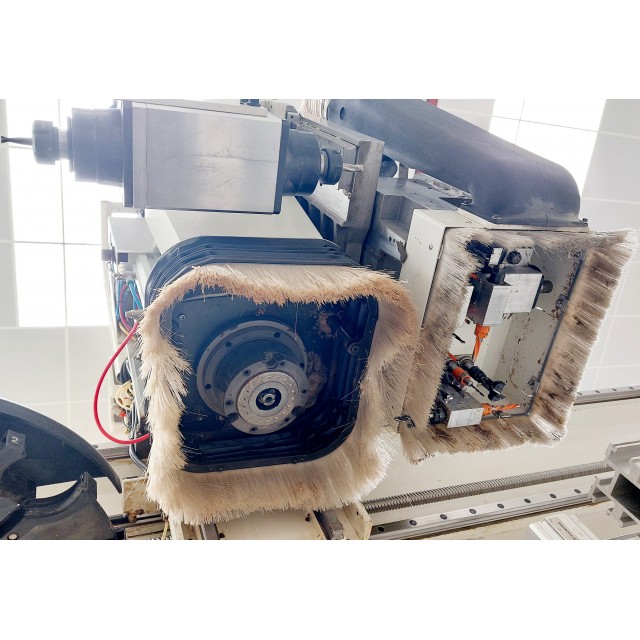

• Unité de fraisage/défonçage 8,5 kW (11.5CV)
- Type de raccord porte outils HSK63F pince ER32
- Rotation droite-gauche, variable 1500 à 24000 tr/min
- Magasin embarqué d'outils 8 positions
  Dimensions et poids des outils en pièce jointe

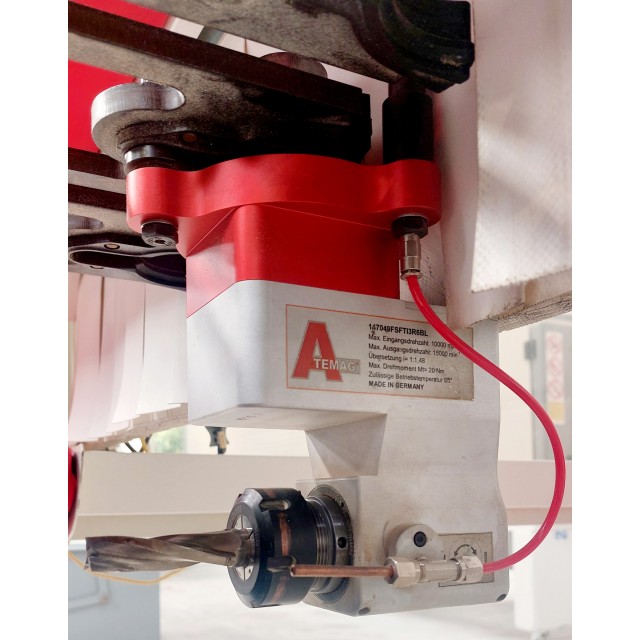

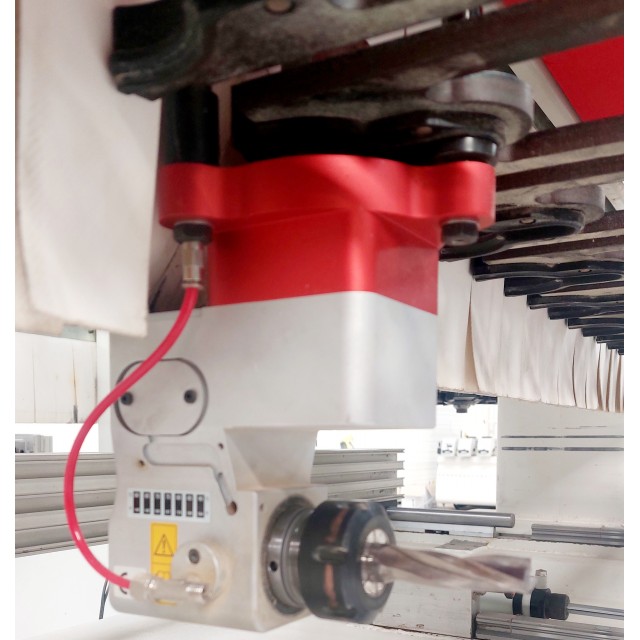

- 4ème axe (Axe C) : support rotatif pour un outil à renvoi angulaire
- Hotte d'aspiration sur le périmètre

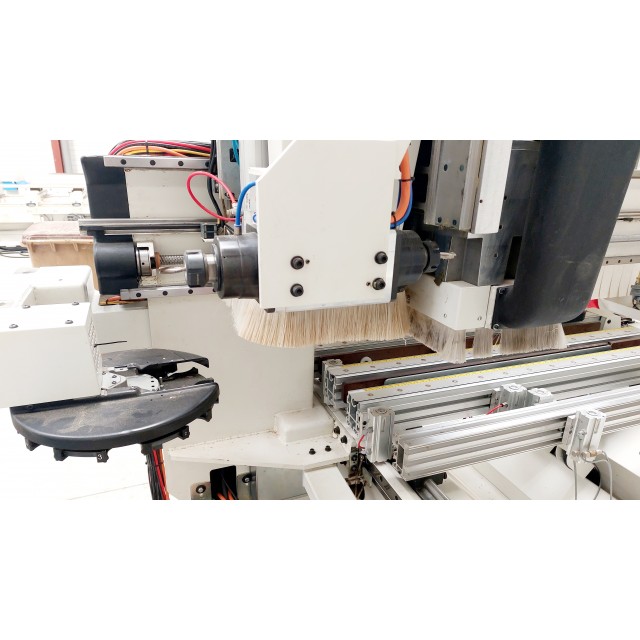

• Unité de fraisage horizontal double sortie 5,5kW (7,5 CV)
- Rotation sens droite 6000 à 18000 tr/min
• Unité de perçage à 18 mandrins 2,2 kW (3CV) :
  Course pneumatique verticale 60mm
- Entraxe entre les mandrins system 32 mm
  Vitesse de rotation variable 4000 / 6000 t/min
  7 Mandrins indépendants verticaux en X
  5 Mandrins indépendants verticaux en Y
  2+2 Mandrins doubles horizontaux en X
  1+1 Mandrins doubles horizontaux en Y
- Agrégat scie-fraise intégré, pour incisions longitudinales (rainurage et découpe en axe X)
  Vitesse de rotation 6000 tr/min
  Pour lame Ø120mm alésage Ø30mm ép. max 6mm
  Hotte d'aspiration sur le périmètre
- Table de travail à 6 poutres de support mobiles avec quelques ventouses
  6 butées arrières
  6 butées intermédiaires
  1 butée latérale droite
  2 butées sur barre centrale : table pouvant être divisée en 2 zones de travail
  1 butée latérale gauche
  4 lames de soulèvement (aide au chargement/déchargement)
- Magasin d'outils fixe à 10 positions complémentaires
- Pompe à vide 5,5kW Becker de 2019  250 m3/h
• Pupitre de commande
- PC Windows X Pro RAM 1Go 2.5Ghz I2
  Disque dur 75Go Carte réseau, connexion Ethernet
- Programmes (Software)
  Xilog Plus 1.14.026.1006

AUTRES CARACTERISTIQUES :
- Alimentation électrique globale 400v.  Trihasé+N+T  50Hz IN nominale 38A
- Alimentation pneumatique 7 Bars air sec. Consommation 400 à 700 Nl/min
- Aspiration
  Bouches d'aspiration supérieure (collecteur centralisé) Ø200 mm
  Préconisation vitesse air 30m/s 3400 m3/h 3000Pa
- Marquage normes CE
  Zone de sécurité tapis au sol et grille de protection
  Sectionneur cadenassable, arrêts d'urgences

- Encombrement au sol du dispositif installé avec enceinte : 6,75 x 3,90m
- Encombrement pour le transport à spécifier à la préparation
- Poids 2500 kg

Machine fournie avec ventouses, quelques outils, manuel d'instructions, schémas électrique et pneumatique. Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.

Sur commande la machine sera révisée, mise en conformité, avec contrôle et essai fonctionnel dynamique.

Avec une garantie 3 mois & attestation de mise aux normes.
Prix HT départ magasin. Livraison et prestations complémentaires sur demande.

62 400,00 € T.T.C

52 000,00 € H.T

OCC0525006

Scm

Révisé / Reconditionné

Prix HT départ magasin
Machine révisée sur commande
Mise en conformité (avec attestation)
Garantie 3 Mois
Transport et prestastions sur demande.
