Occasion

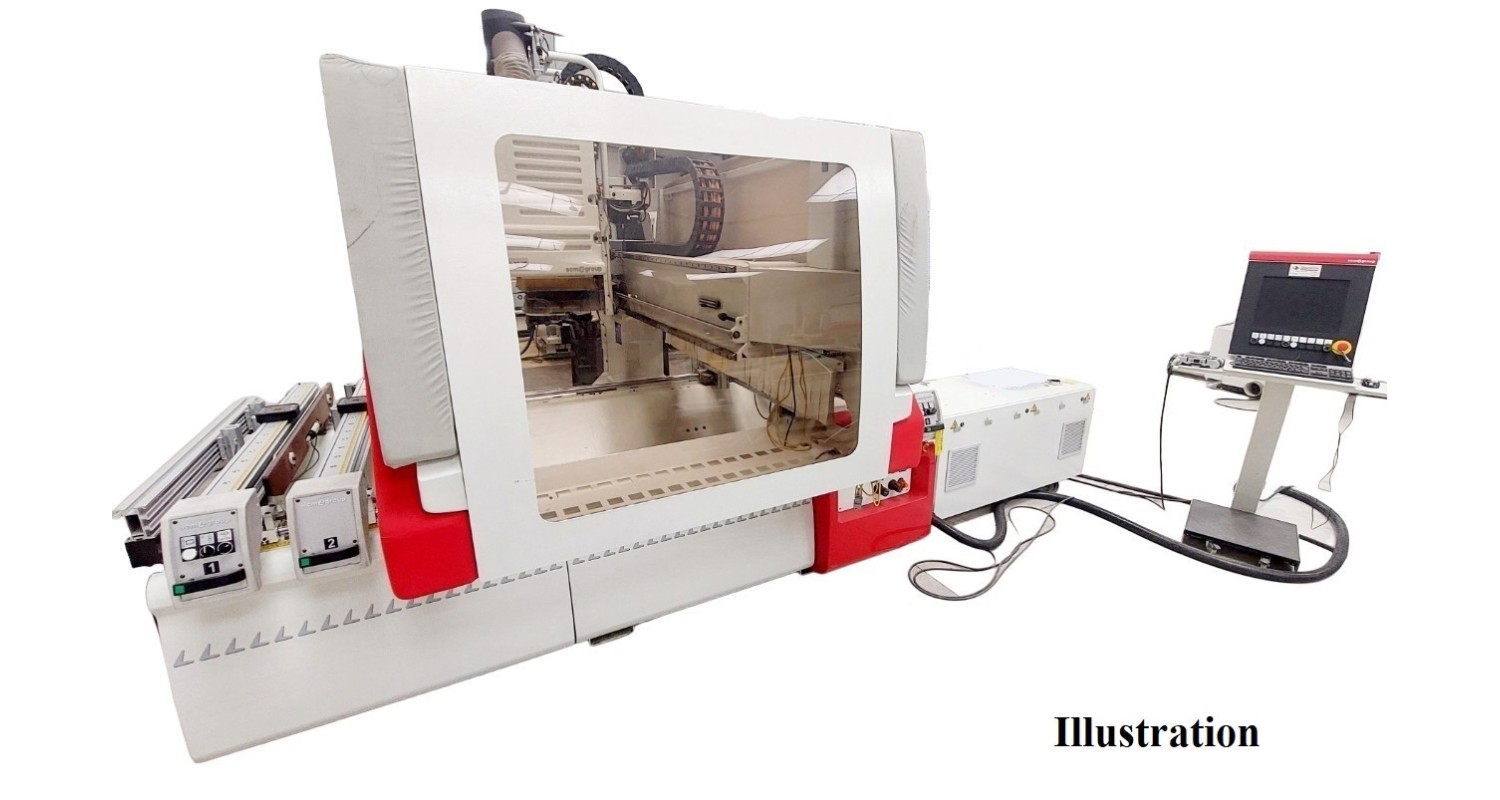

CENTRE DE FRAISAGE & PERCAGE 4 AXES - SCM TECH Z2-31

Prix: 49 900,00 € HT

59 880,00€ TTC

référence interne: OCC0525126-R

Statut: réservé

Etat: Révisé / reconditionné et CE

Année de fabrication: 2011

Puissance moteur principal (kW): 11 kW

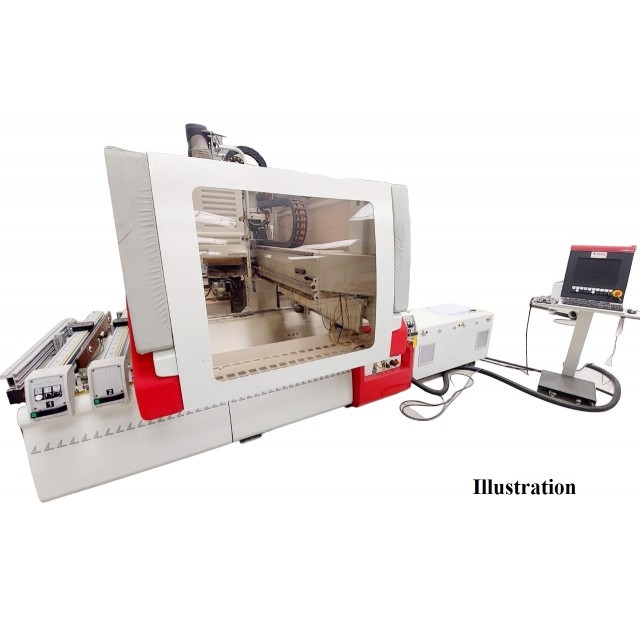

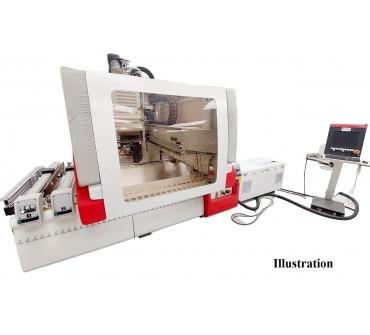

CENTRE DE PERCAGE & FRAISAGE 4 AXES

(ROTATION POSSIBLE DE VOTRE OUTIL A RENVOI D'ANGLE HORINZONTAL) & AVEC EN PLUS UN GROUPE DE FRAISAGE HORIZONTAL FIXE 2 SORTIES

Marque : SCM Modèle : TECH Z2

N° de série AA1/016387 Année : 2011

Machine s/Arrivage Septembre, reconditionnement en suivant

Machine réservée pour le moment. Mais nous faire part de votre intérêt

Machine révisée sur commande. Mise en conformité (avec attestation) et Garantie 3 Mois

Prix HT départ magasin, Transport et prestations sur demande.

Description
Demande d'informations / devis

VIDEO Machine semblable ESSAIS DANS NOS ATELIER

VIDEO DE LA MACHINE EN QUESTION

CAPACITÉS D'USINAGE :

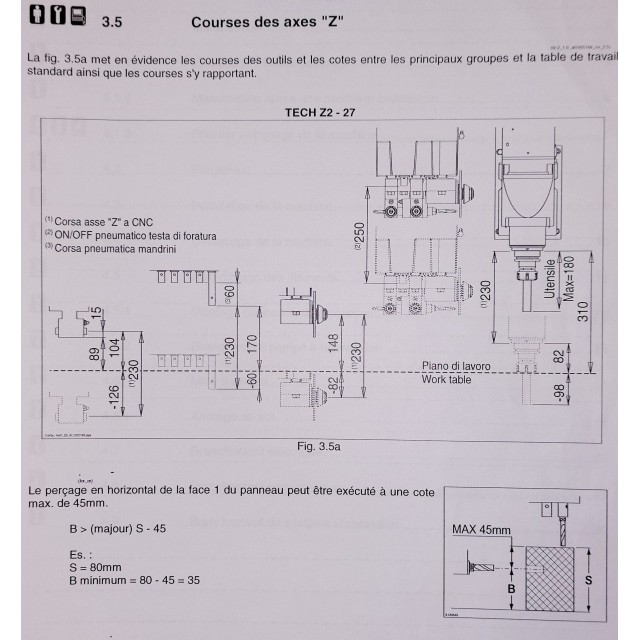

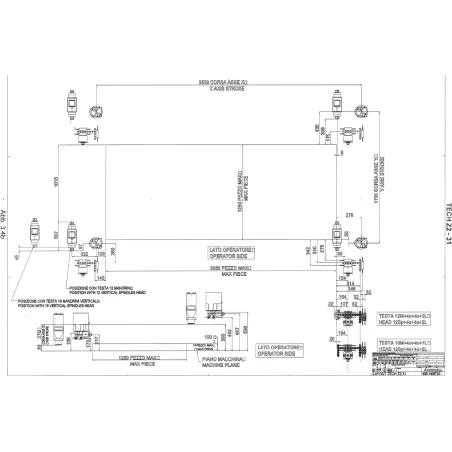

- Surface de travail utile totale (courses) : 3050 x 1250 x h.260

Passage panneau (à vérifier) : 3370 x 1280 x h.(épaisseur) 160 mm

- Vitesses max de déplacement (vectorielle 60 m/min)

en axe X : 43 m/min

en axe Y : 45 m/min

en axe Z : 15 m/min

COMPOSITION DE LA MACHINE :

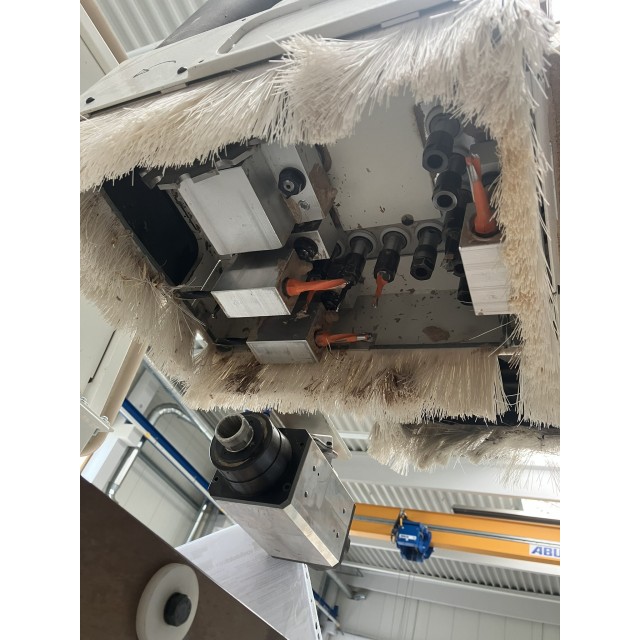

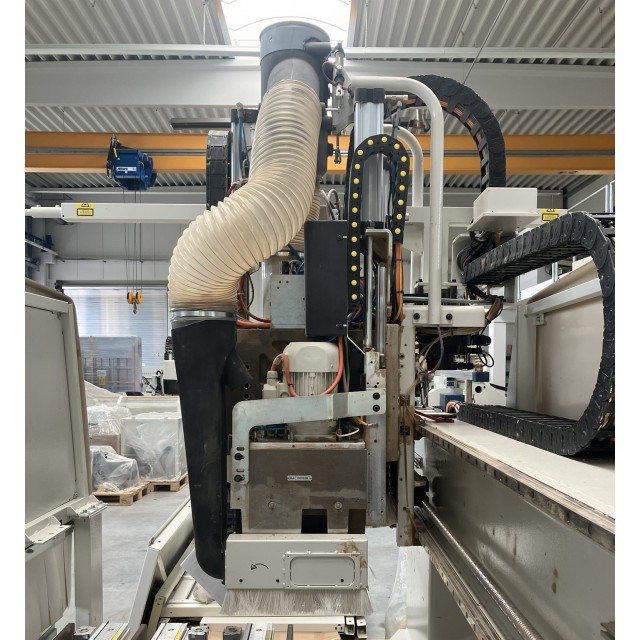

- Agrégats sur col de signe composés comme suit :

(Mouvements X par pignon er crémaillère, mouvements Y par vis et douilles; guides linéaires de haute qualité de précision avec lubrification automatique)

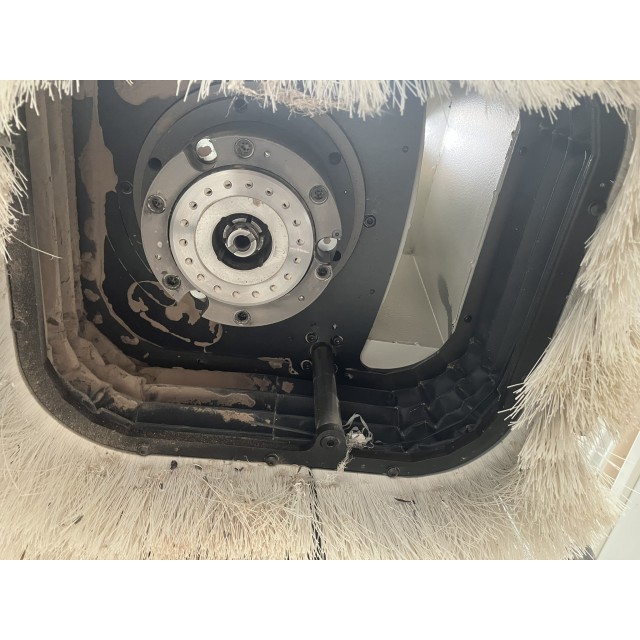

• Unité de fraisage/défonçage majorée à 11 kW (15CV)

- Type de raccord porte outils HSK63F pince ER32

- Rotation droite-gauche, variable 1500 à 24000 tr/min

- Magasin embarqué d'outils 8 positions

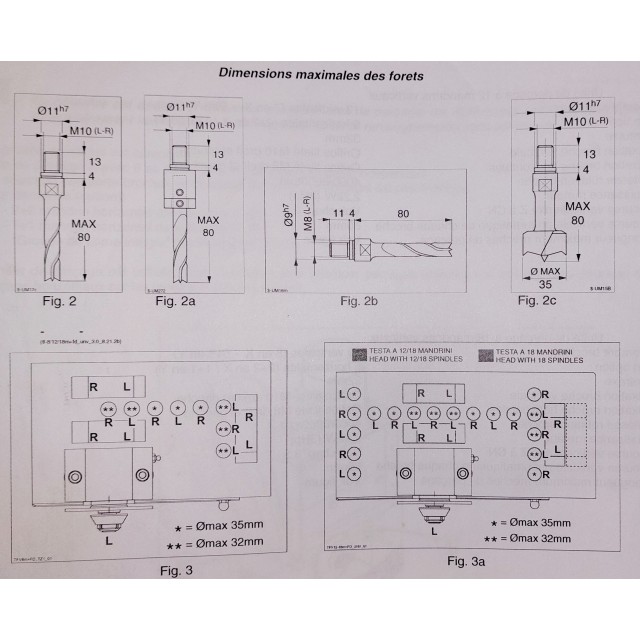

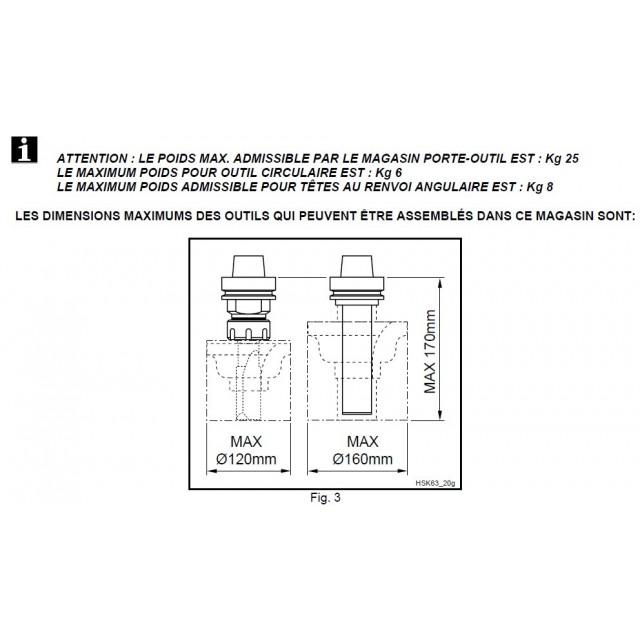

Dimensions et poids des outils en pièce jointe

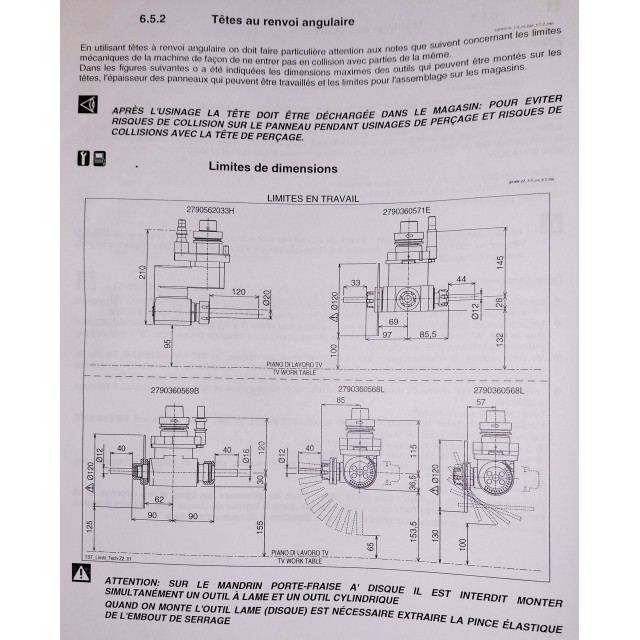

- 4ème axe (Axe C) : support rotatif pour un outil à renvoi angulaire

- Hotte d'aspiration sur le périmètre

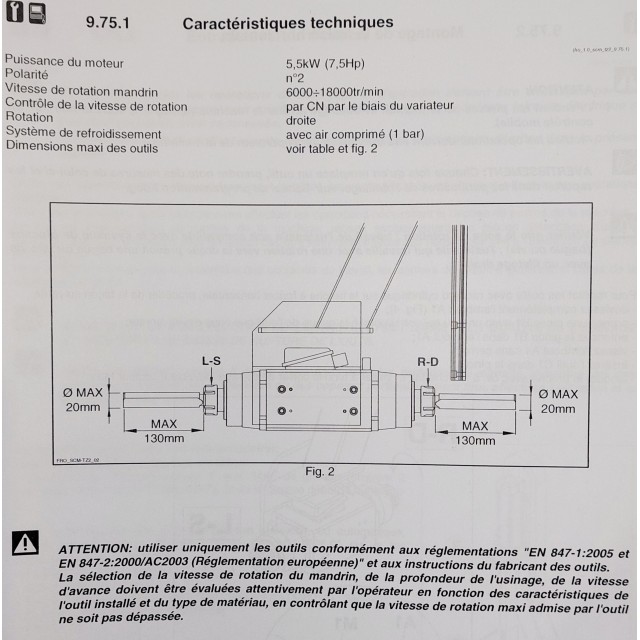

• Unité de fraisage horizontal double sortie à 5,6 kW (7,6 CV)

- Rotation sens droite 6000 - 18000 tr/min

• Unité de perçage à 18 mandrins 2,2 kW (3CV) géré par variateur :

Course pneumatique verticale 60mm

- Entraxe entre les mandrins system 32 mm

Vitesse de rotation variable 4000 / 6000 t/min

7 Mandrins indépendants verticaux en X

5 Mandrins indépendants verticaux en Y

2+2 Mandrins doubles horizontaux en X

1+1 Mandrins doubles horizontaux en Y

- Agrégat scie-fraise intégré, pour incisions longitudinales (rainurage et découpe en axe X)

Vitesse de rotation 6000 tr/min

Pour lame Ø120mm alésage Ø30mm ép. max 6mm

Hotte d'aspiration sur le périmètre

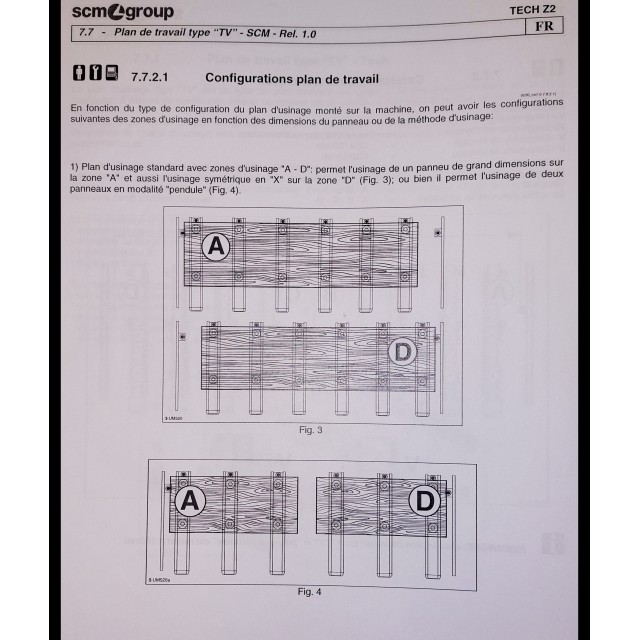

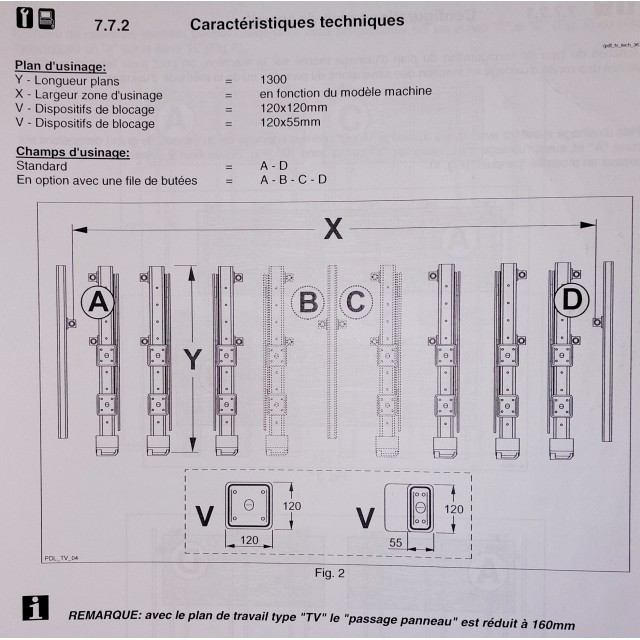

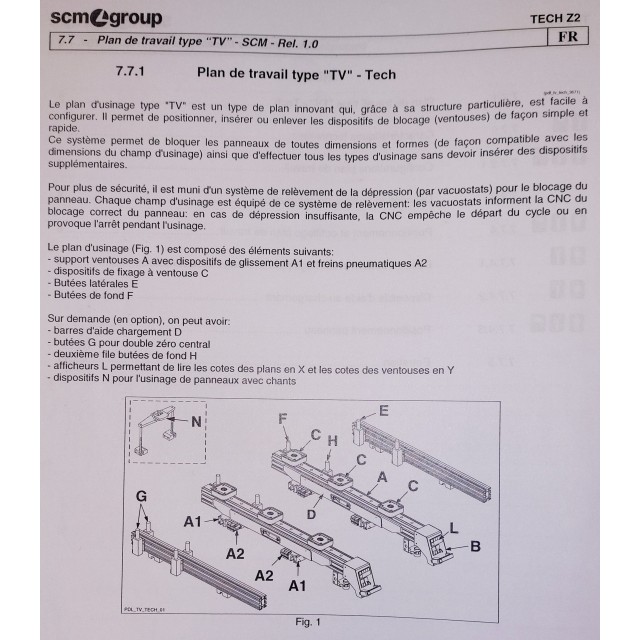

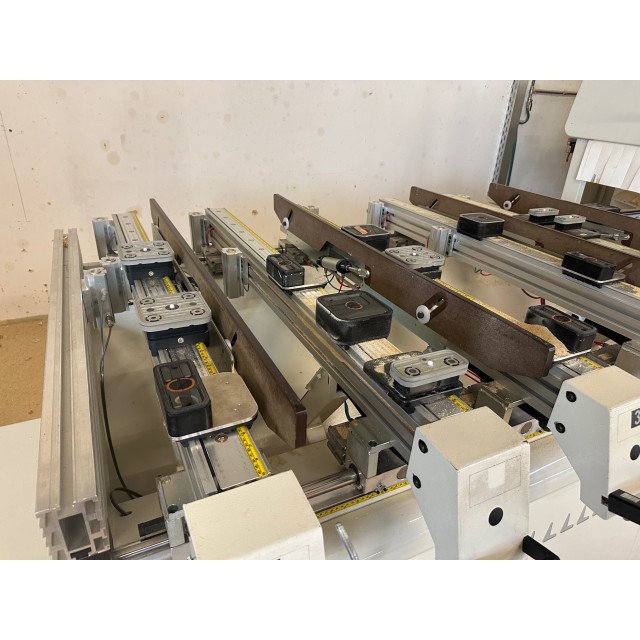

- Table de travail à 6 poutres de support mobiles à serrage pneumatique avec quelques ventouses d'origine

6 butées arrières

6 butées intermédiaires

1 butée latérale droite

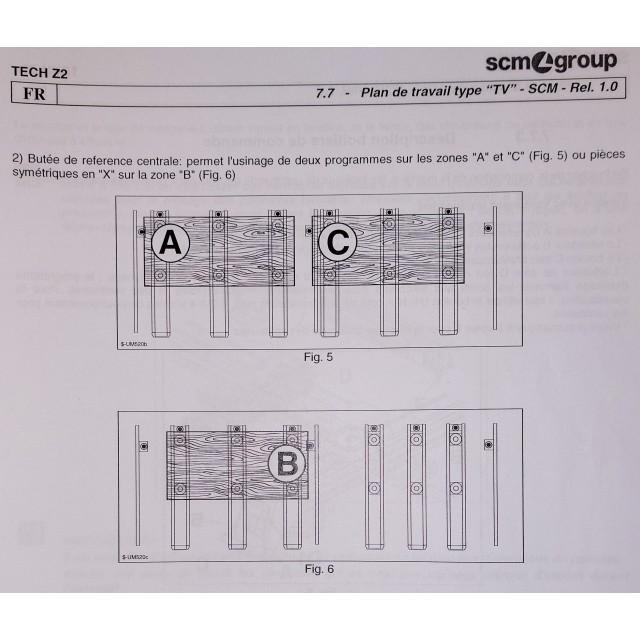

2 butées sur barre centrale : table pouvant être divisée en 2 zones de travail

1 butée latérale gauche

4 lames de soulèvement (aide au chargement/déchargement)

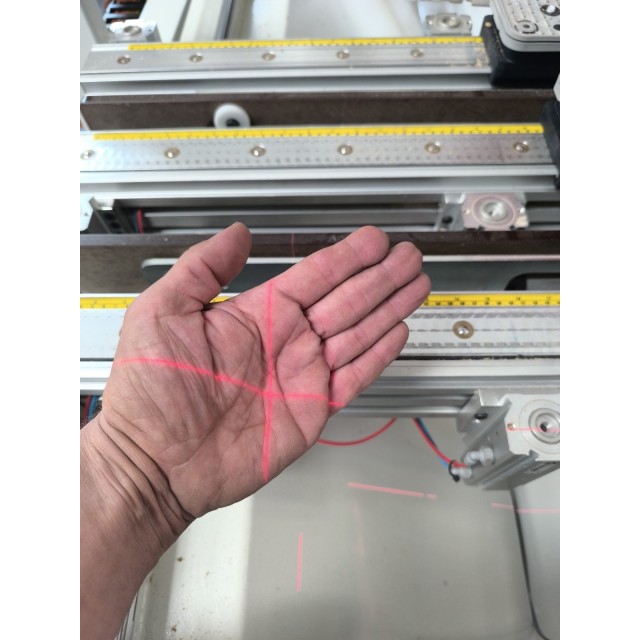

1 Laser de positionnement

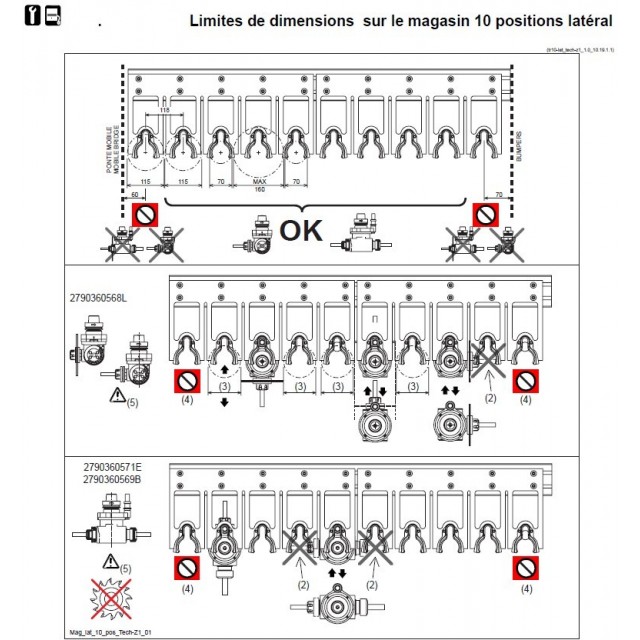

- Magasin d'outils fixe à 10 positions complémentaires

- Pompe à vide 100 m3/h

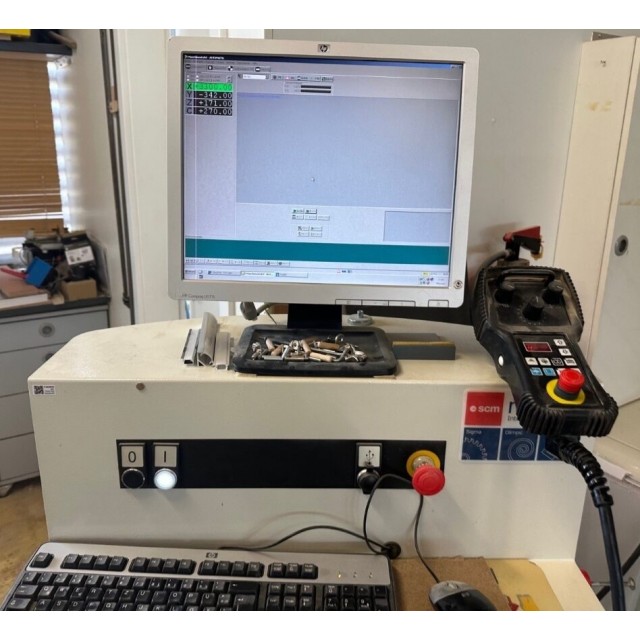

• Pupitre de commande

- PC Windows sera mis à jour sur Windows 7

- Programme (Software) installé Xilog Plus

Importation de fichiers DXF et ASCII

Maestro possible fourni en sus, sur demande

Etait utilisé aussi avec X-CAB Base logiciel utilisé dans l'ameublement

Compatibilité avec CAD/CAM Routocam - AlphaCam

AUTRES CARACTERISTIQUES :

- Alimentation électrique globale 400v. Trihasé+N+T 50Hz IN nominale 31A

- Alimentation pneumatique 7 Bars air sec. Consommation 400 à 700 Nl/min

- Aspiration

Bouches d'aspiration supérieure (collecteur centralisé) Ø200 mm

Préconisation vitesse air 30m/s 3400 m3/h 3000Pa

- Marquage normes CE

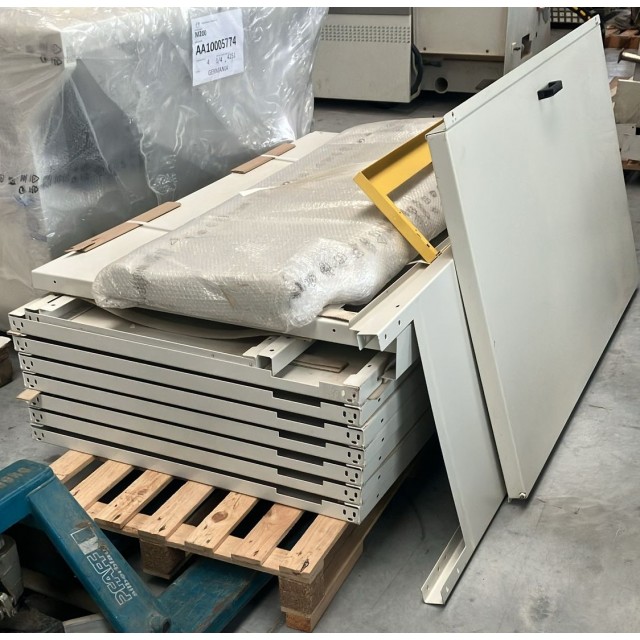

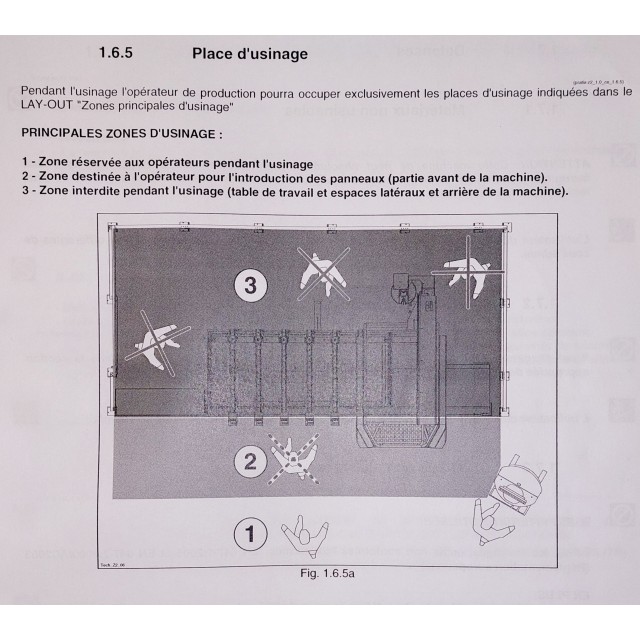

Zone de sécurité tapis au sol et grille de protection

Sectionneur cadenassable, arrêts d'urgences

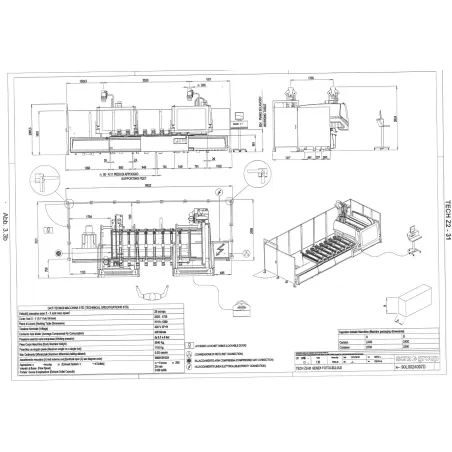

- Encombrement au sol du dispositif installé avec enceinte : x m

- Encombrement pour le transport à spécifier à la préparation

- Poids 3000 kg

Machine fournie avec ventouses, quelques outils, manuel d'instructions, schémas électrique et pneumatique. Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
