Prix
42 300,00 € HT - 8%
38 916,00 € HT
46 699,20€ TTC
référence interne
OCC0524049
Statut
en stock
Etat
Déjà révisé et disponible

Disponible en stock

Machine révisée et disponible. Mise en conformité (avec attestation) et Garantie 3 Mois

Prix HT départ magasin, Transport et prestations sur demande.

Quantité

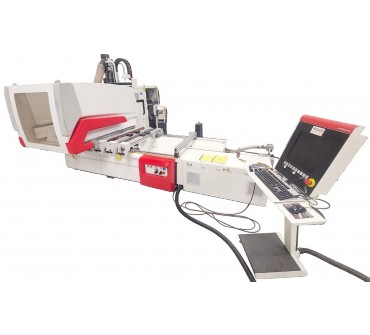

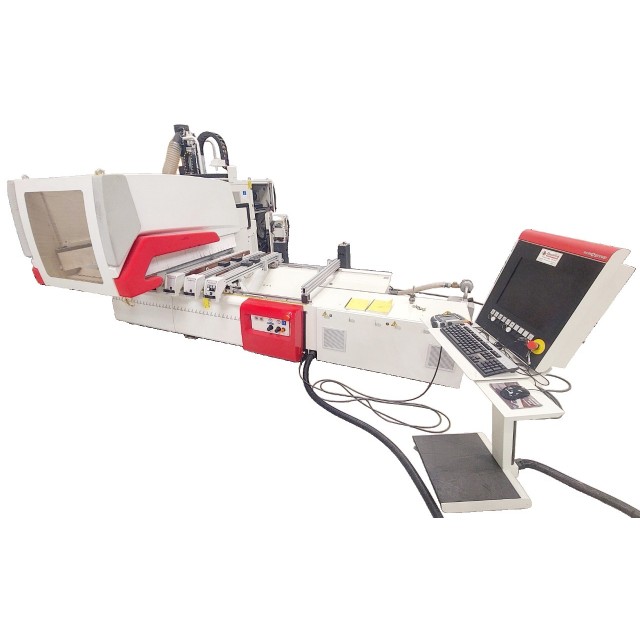

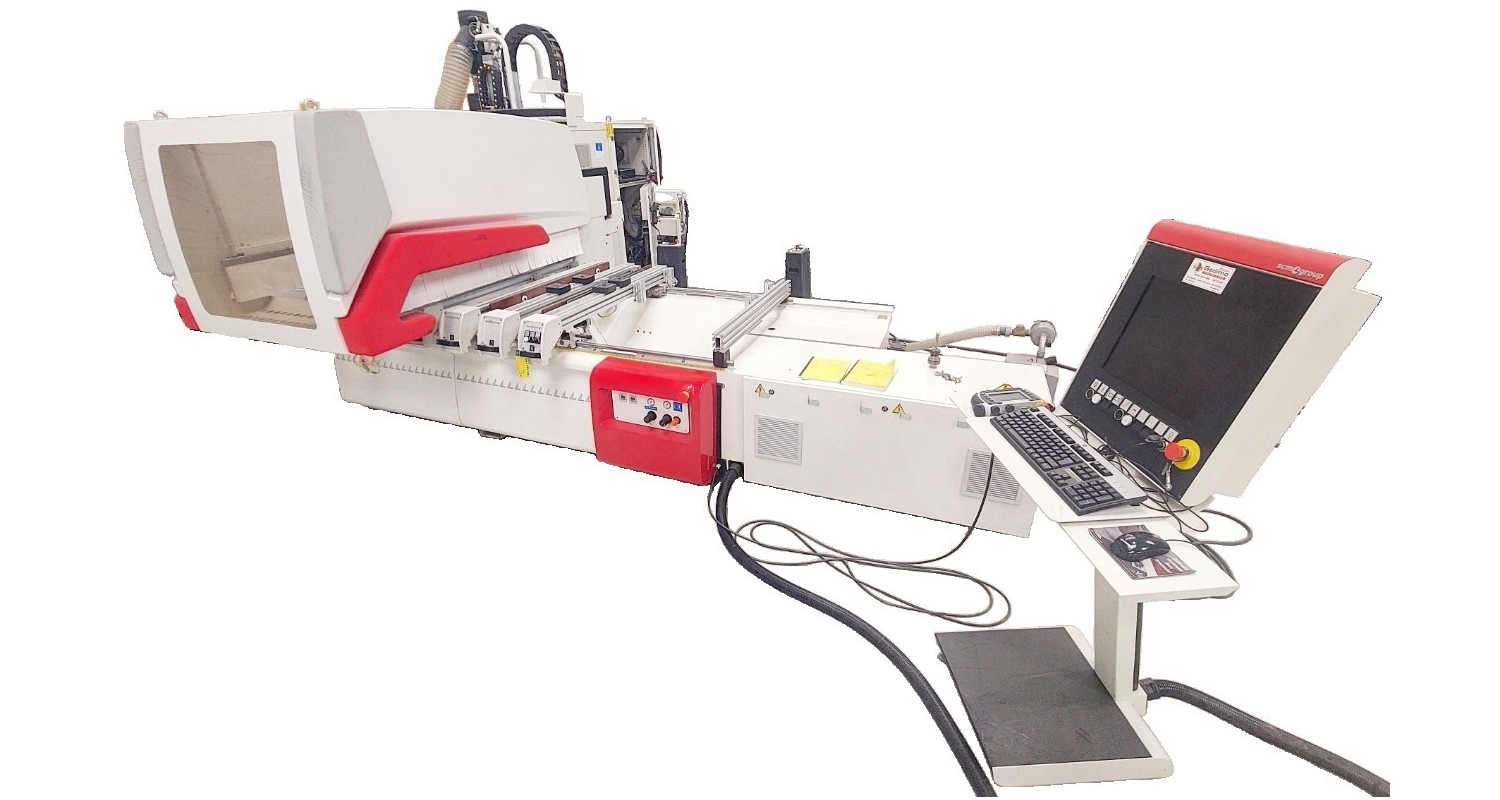

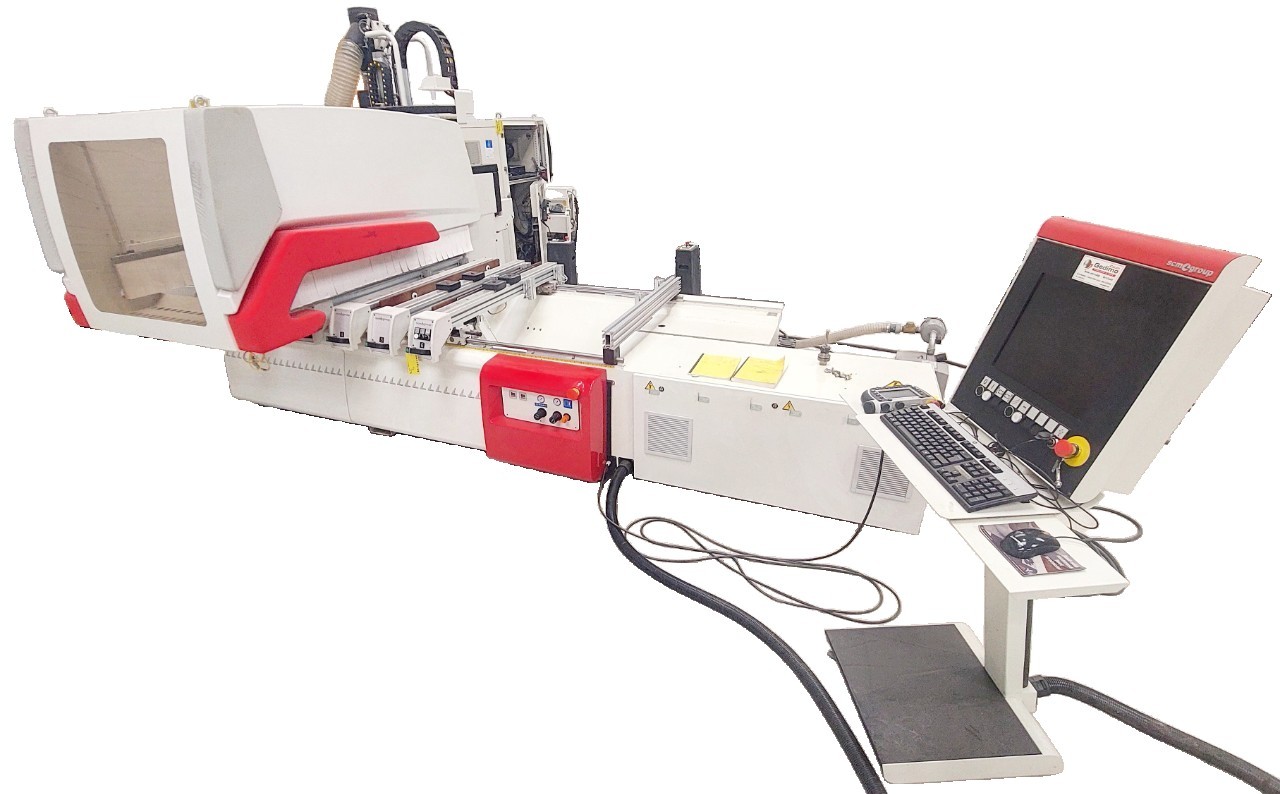

CENTRE DE PERCAGE & FRAISAGE 3 AXES
Marque : SCM    Modèle : TECH Z2   Comp R0410.01
N° de série : AA1/016854     Année : 2012
(Photos prises avant révision, essais fonctionnels & nettoyage)

CAPACITÉS D'USINAGE :
- Hauteur (épaisseur) max de la pièce à usiner 160 mm
- Longueur max de la pièce à usiner 2700 mm
  En double poste 1210 mm
- Largeur max de la pièce à usiner 1300 mm
Mouvements :
- Course axe X : 3060, axe Y : 1735, axe Z : 250 mm
- Vitesses max de déplacement (vectorielle : 60 m/min)

COMPOSITION DE LA MACHINE :
- 6 Poutres à blocage pneumatique pour ventouses par ex 120x120 ou 55x120 mm
- Unité de lubrification automatique
- Agrégats sur col de signe composés comme suit :
(Mouvements X par pignon er crémaillère, mouvements Y par vis et douilles; guides linéaires de haute qualité de précision avec lubrification automatique)

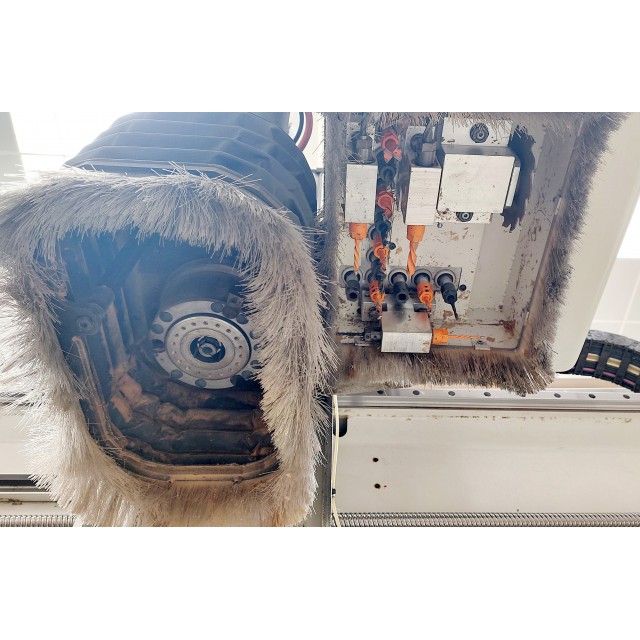

• Unité de fraisage/défonçage 11 kW (15 CV) :
- Rotation 1500 - 24000 tr/min vitesse variable sens Droite/Gauche
- Type de raccord porte outils HSK63F pince ER32
- Magasin embarqué 8 outils
- Hotte d'aspiration sur le périmètre
• Unité de perçage à 18 mandrins :
- 12 mandrins indépendants verticaux ( 8 en sens X, 5 en sens Y)
- 6 mandrins horizontaux (4 en sens , 2 en sens Y)
- Entraxe entre les mandrins 32 mm pour forêts M10 / Ø11 mm
- Vitesse de rotation 4000 t/min
- Course verticale pneumatique 60mm
- Hotte d'aspiration sur le périmètre
• Groupe intégré pour scie-fraise rainurage
- Lame Ø120 mm ép.6mm
- Vitesse 6000 t/min
- Course verticale pneumatique 60mm
• Pupitre mobile sur potence avec PC de commande :
– Système Opératif Windows XP
– Ecran LCD 17"
– Connexion Ethernet
– Logiciel de interface machine Xilog et Maestro

AUTRES CARACTERISTIQUES :
- Alimentation électrique globale 400v.  Triphasé+N+T  50Hz  IN37A
- Moteur Électro-broche 12 kW
- Moteur de perçage/rainurage 2,2 kW
- 1 pompe à vide 2,4 kW : 90-108 m3/h
- Alimentation pneumatique >=7 Bars
- Aspiration :
  Bouches d'aspiration : 2x Ø 150 mm
  (1 bouche Ø200mm en utilisant la dérivation installée)
  Préconisation : 30 m/s - 3400 m3/h
- Machine normes CE avec zone de sécurité à barrière photoélectrique

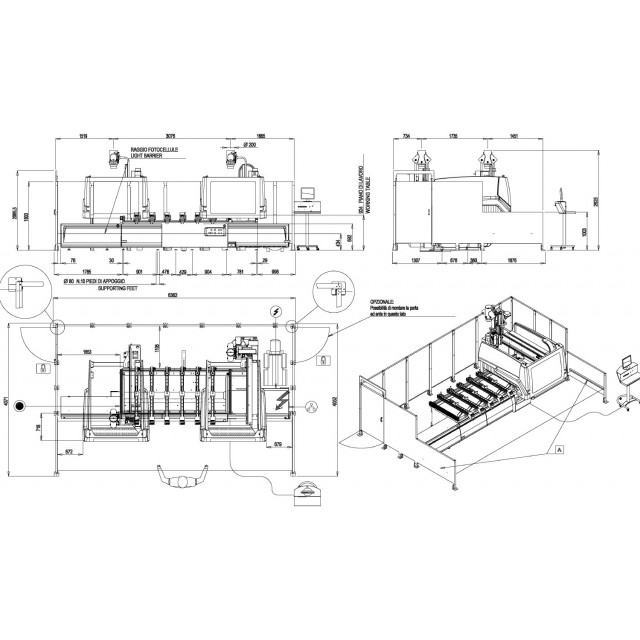

Dimension en ordre de marche avec zone de sécurité : confère extraits de documentation
Encombrement pour le transport : à spécifier lors de la préparation du matériel
Poids total estimatif : 2200 kg

Machine fournie avec manuel d'instruction et logiciel, liste de pièces détachées, schémas électrique et pneumatiques. Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
