Prix
15 000,00 € HT
18 000,00€ TTC
référence interne
OCC0525050
Statut
en stock
Etat
essayé, fonctionnel et CE

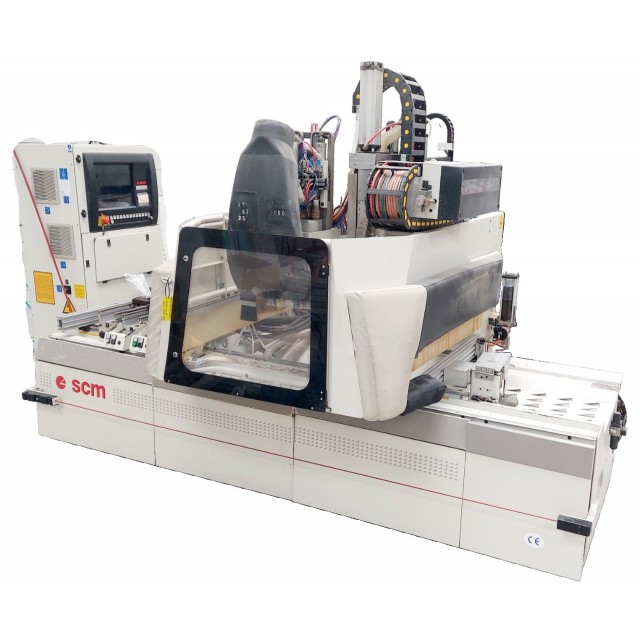

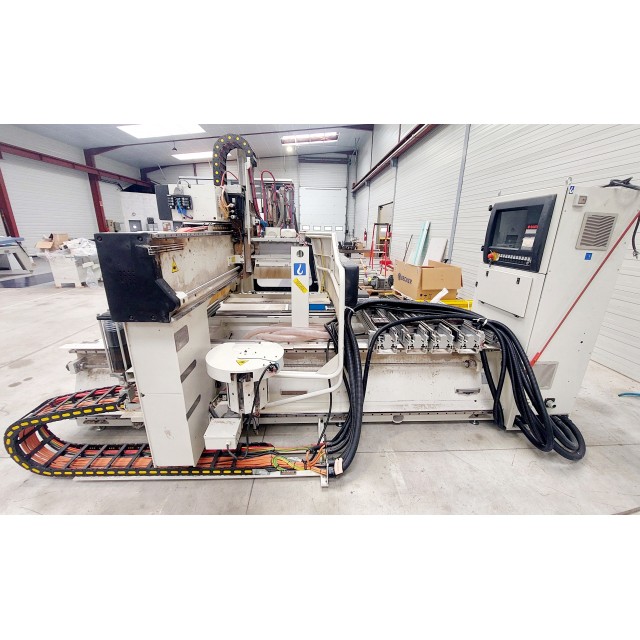

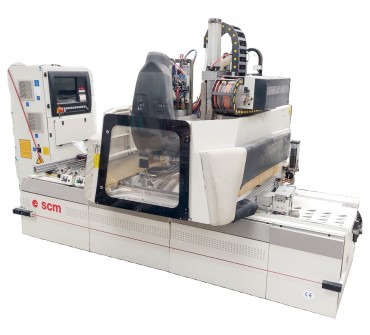

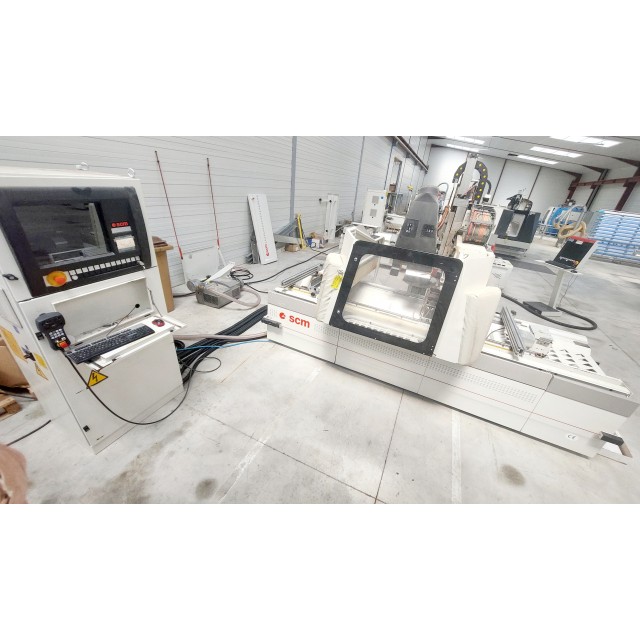

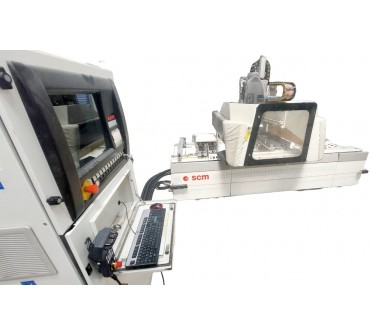

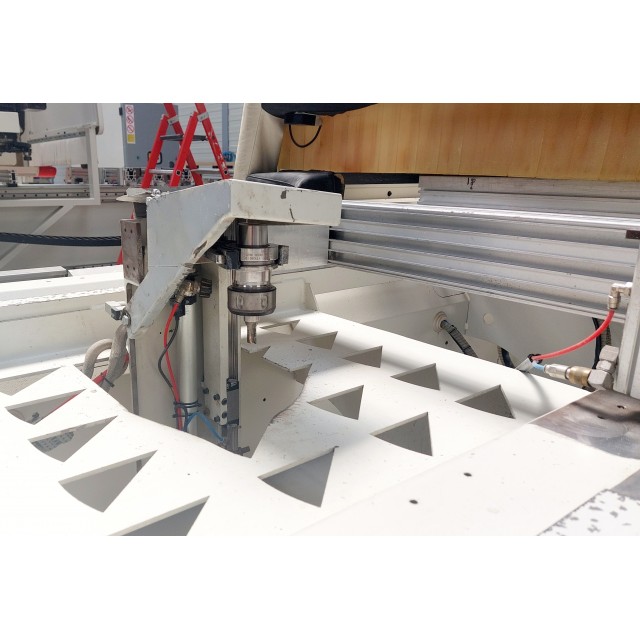

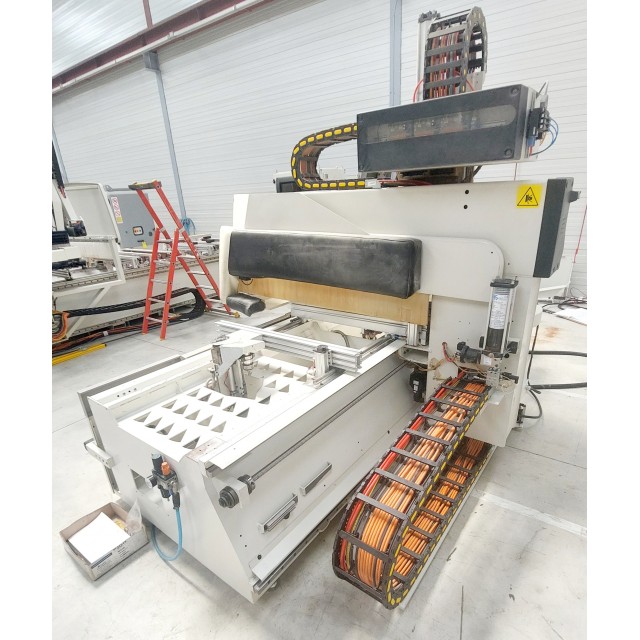

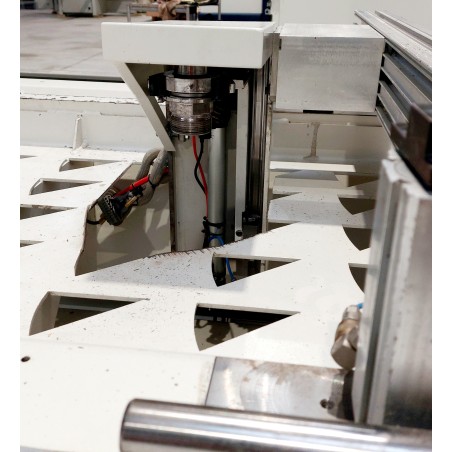

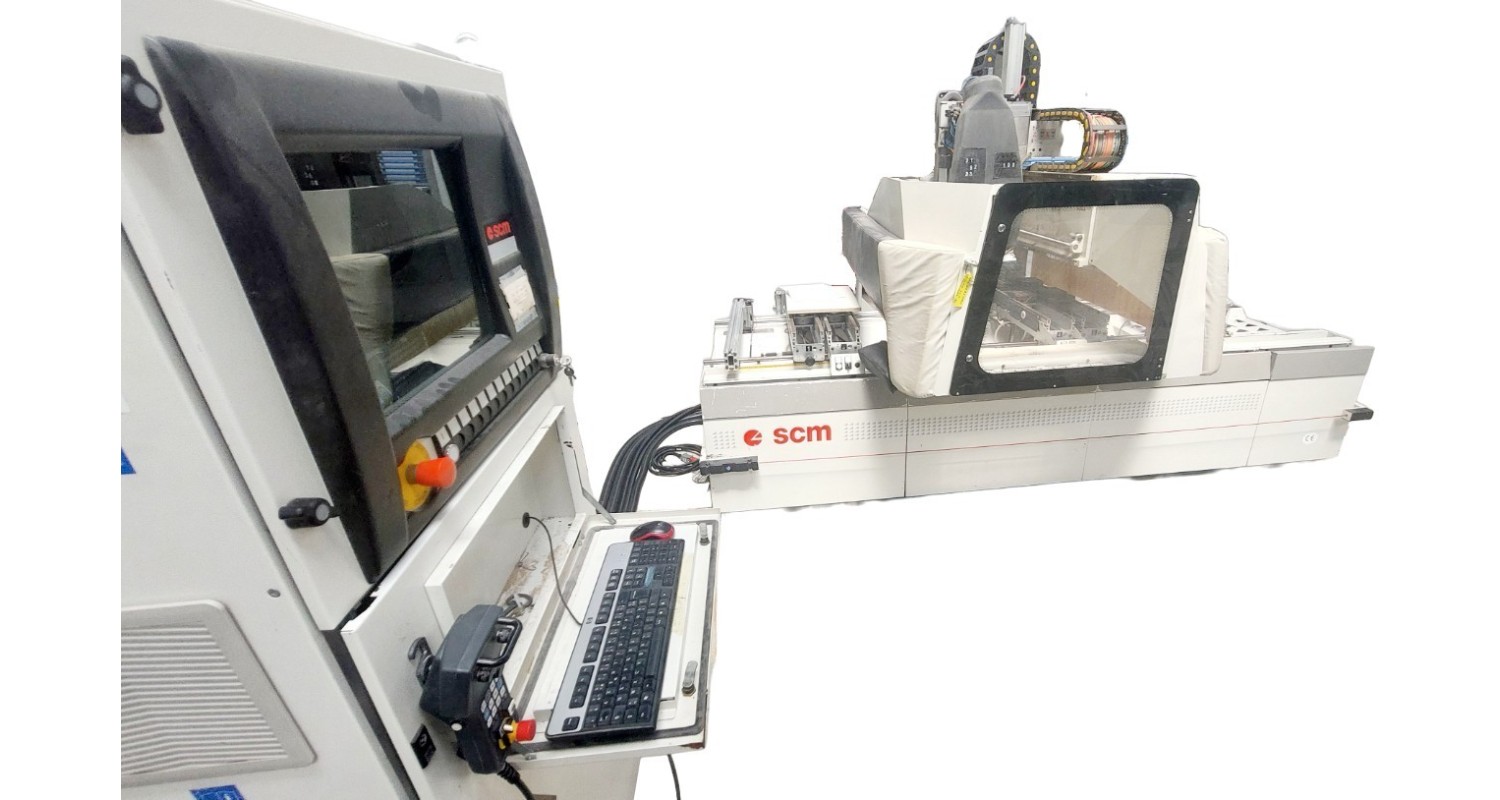

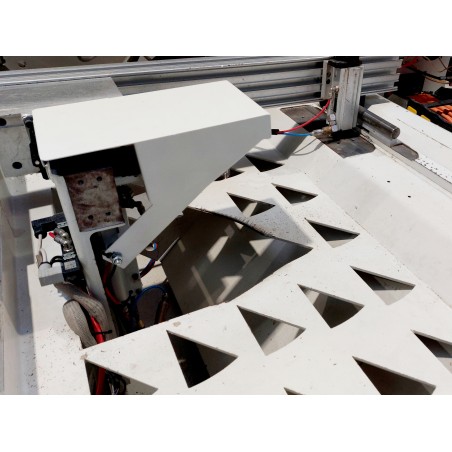

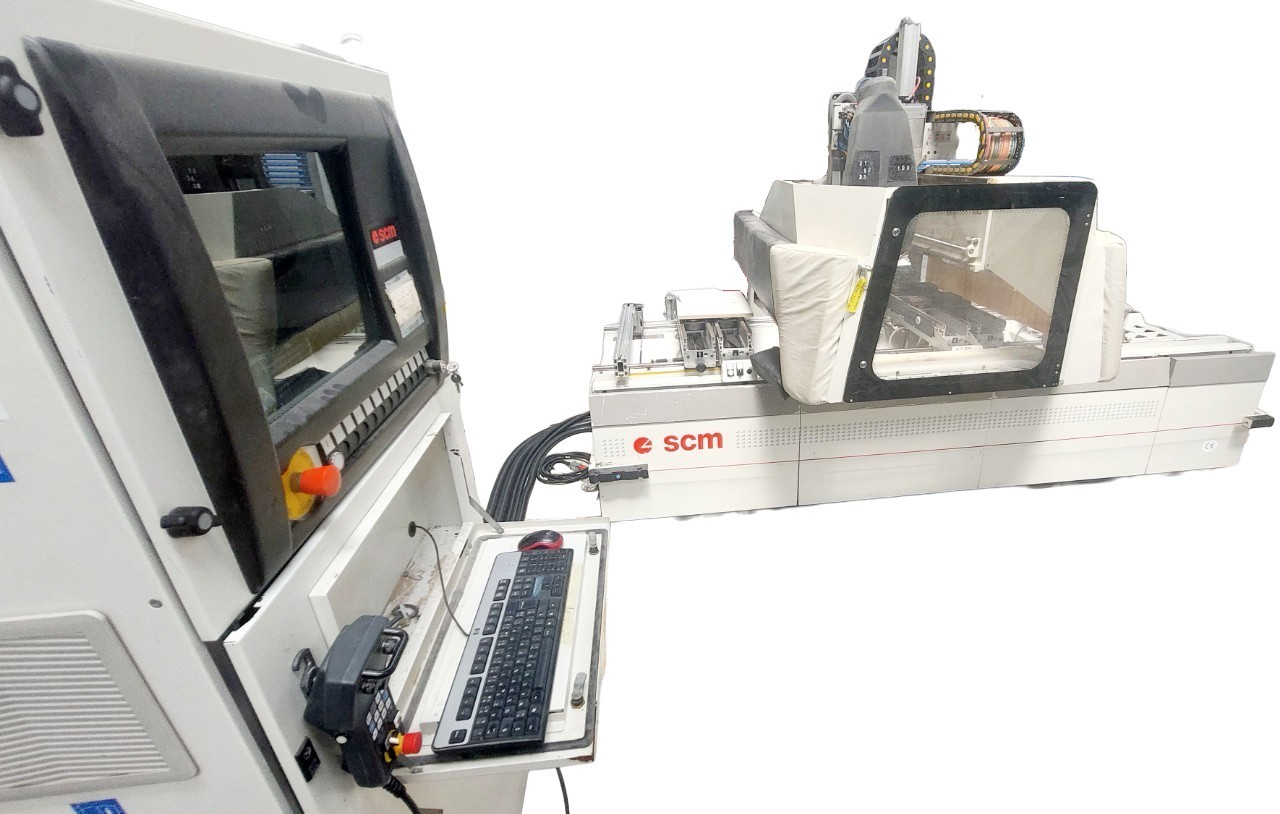

CENTRE DE PERCAGE & FRAISAGE 3 AXES AVEC RENVOI D'ANGLE FIXE DOUBLE BROCHES HORIZONTALES

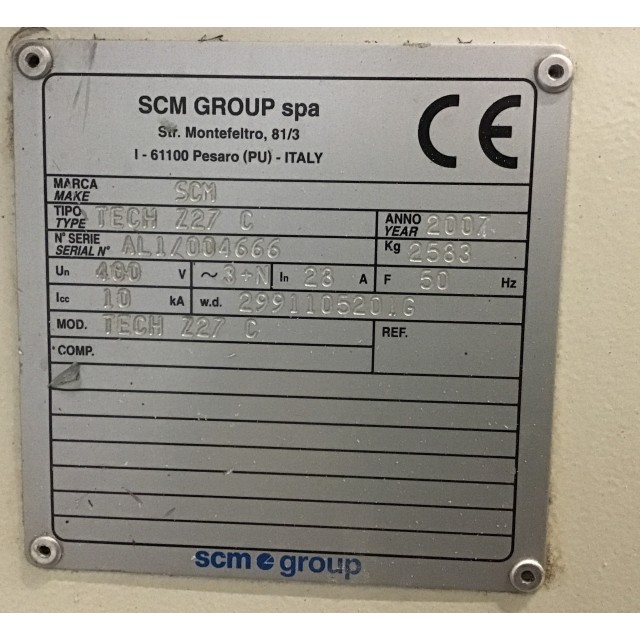

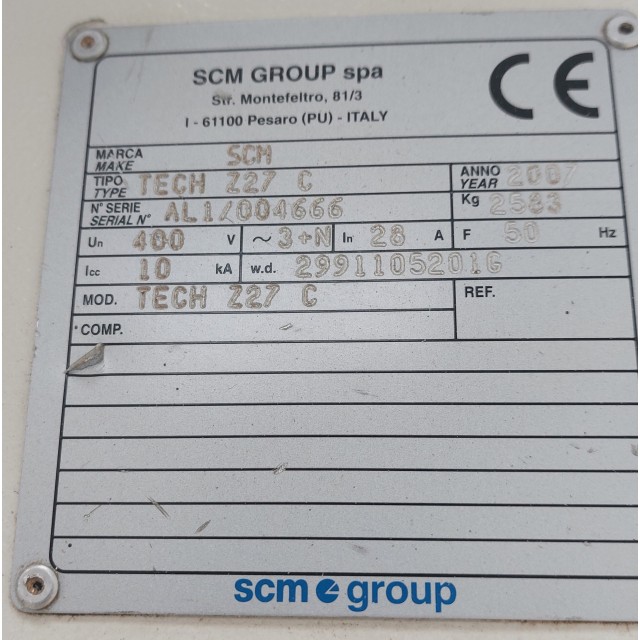

Marque : SCM    Modèle : TECH Z 2 27 C
N° de série : AL1/004666  Année : 2007
(Machine proposée fonctionnelle, sans garantie)

Disponible en stock

Lot testé et proposé fonctionnel. Prix HT départ magasin, hors garantie

Transport et prestations sur demande

Quantité

VIDEO D'ESSAIs DANS NOTRE ENTREPOT

CARACTERISTIQUES TECHNIQUES :

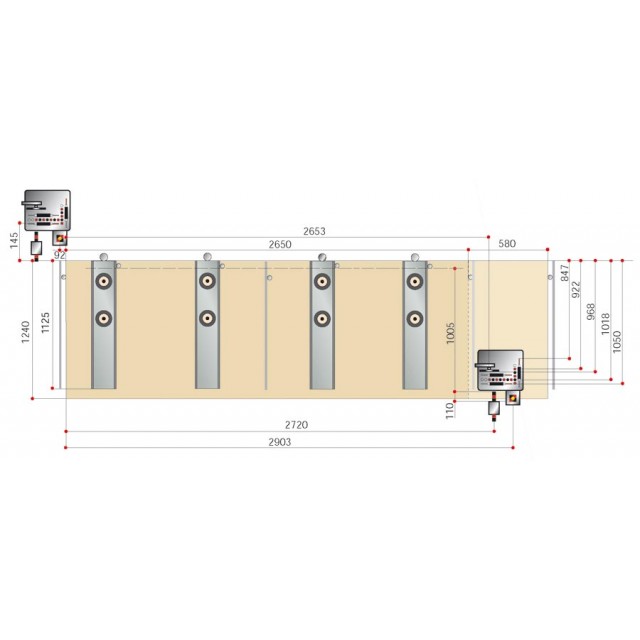

- Surfaces d'usinage
  entre les butées latérales en X 2650 mm
  axe électro-mandrin en X 2903 mm
  axe électro-mandrin en Y 1240 mm
  mèches verticales en Y 1018 mm
- Dim.max du panneau pour usinage à double poste 1180 mm
- Epaisseur max du panneau 180 mm
- Vitesse vectorielle des axes X-Y 54 m/min
- Vitesse de l'axe Z 11,5 m/min
- Course de l’axe Z 200 mm
- Puissance du moteur principal 2,2 kW (3 ch.)
- Vitesse de rotation des mandrins  4.000 t/min
- Attaches pointes mandrins  M 10
- Poids de la machine  env. 2800 kg

COMPOSITION :

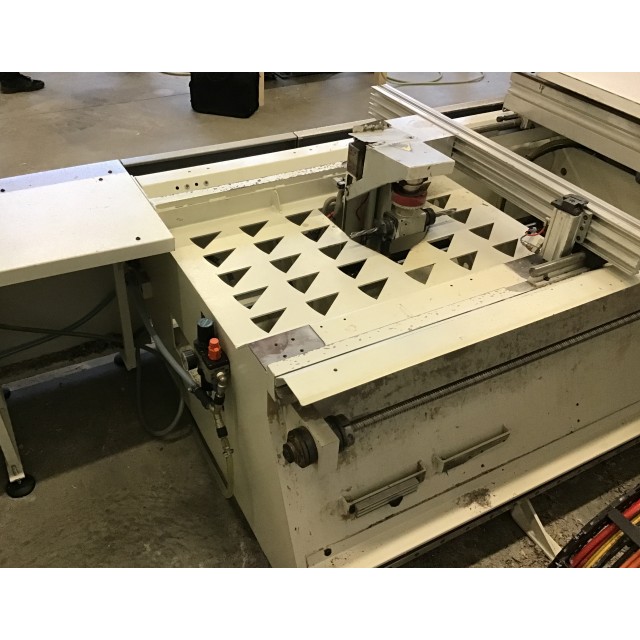

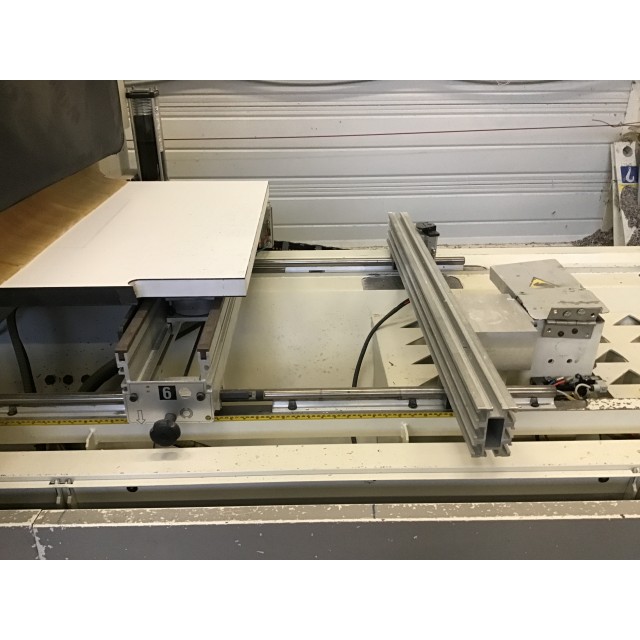

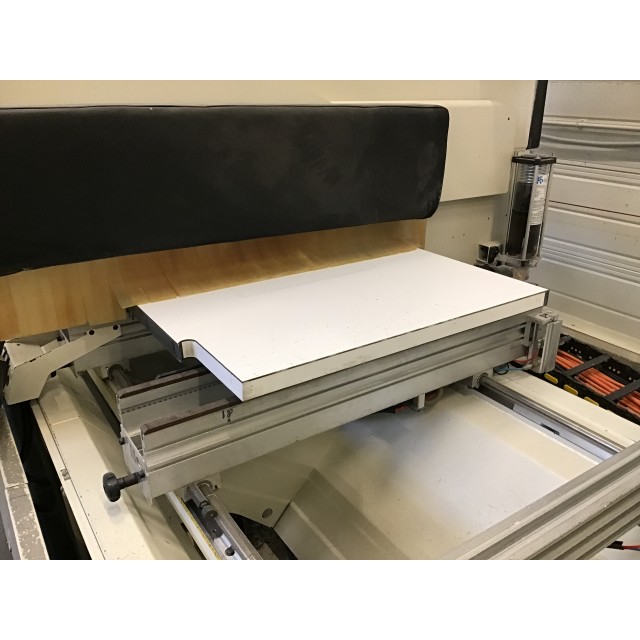

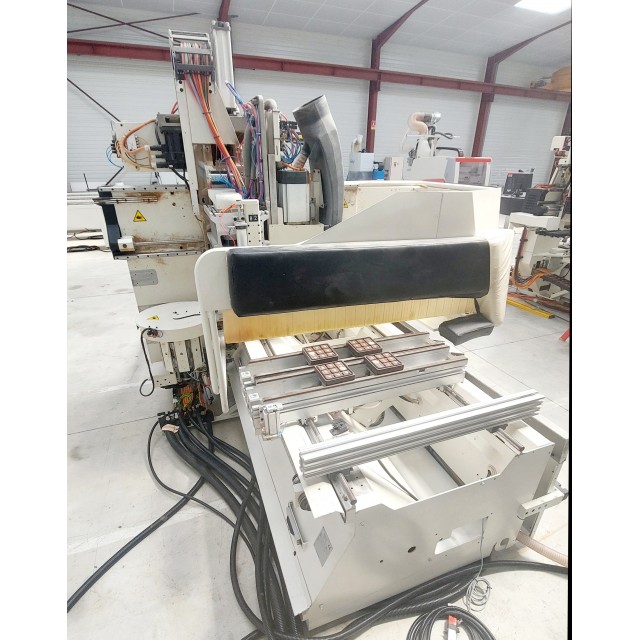

TABLE D'USINAGE

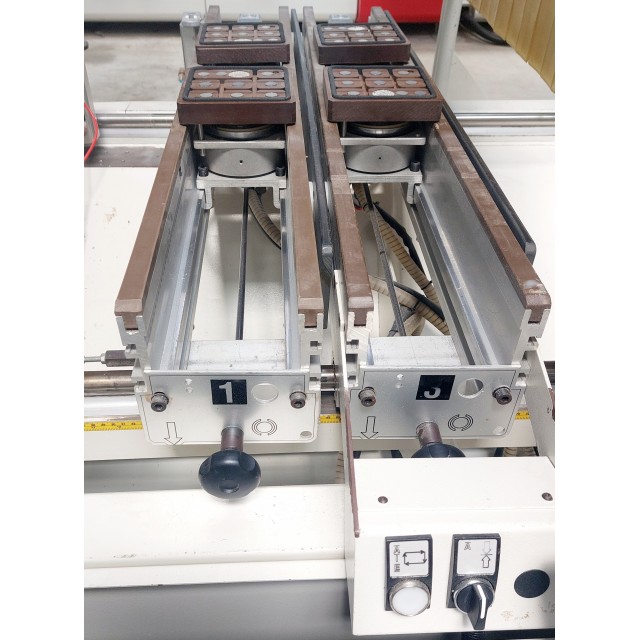

4 poutres pour ventouses de support L=1000 mm

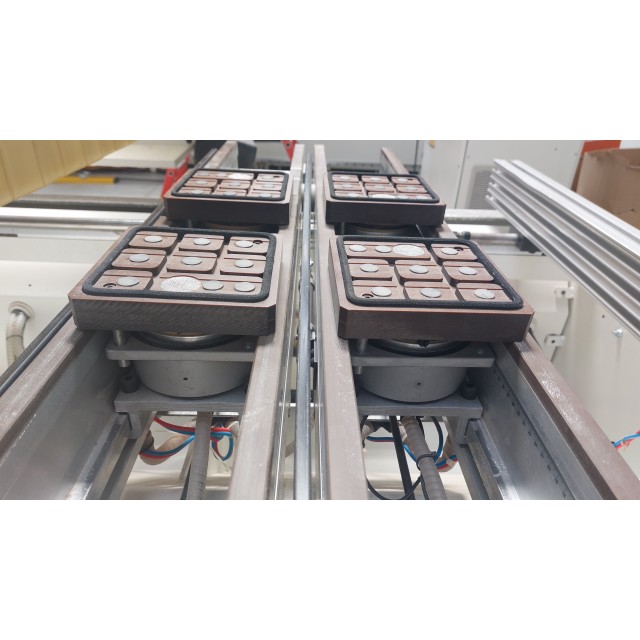

pour ventouses rondes automatiques avec corps en aluminium (2 sur chaque poutre)
2 Supports supplémentaires universaux H=25 mm
4 supports ventouses pour contournage

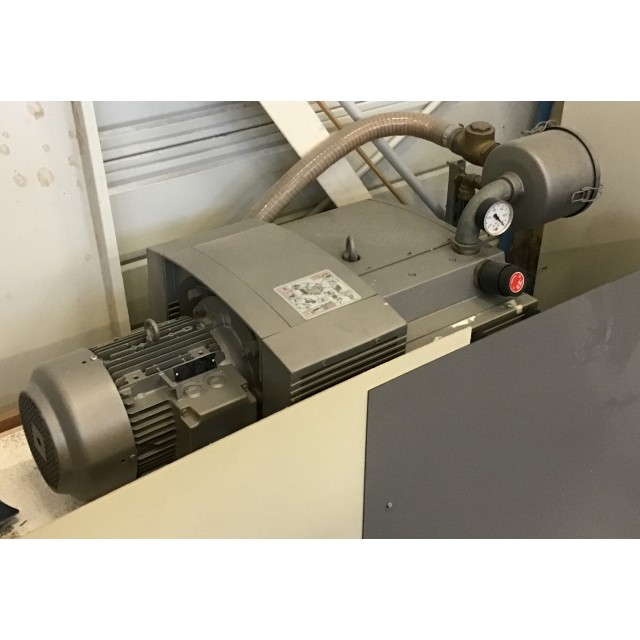

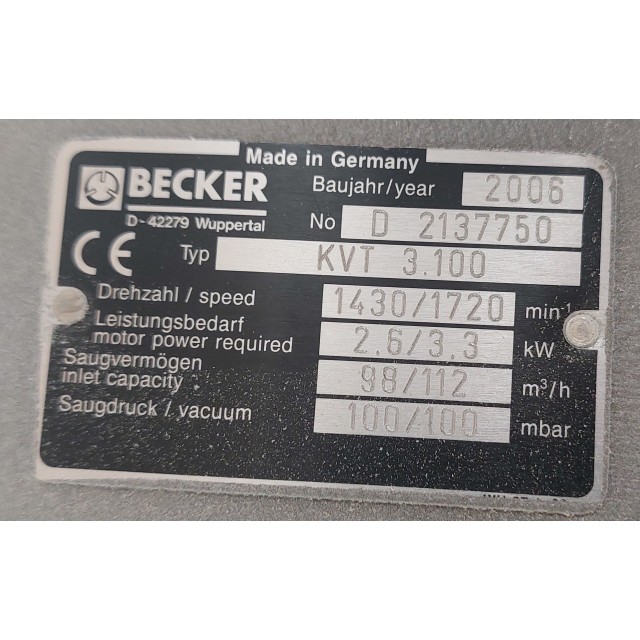

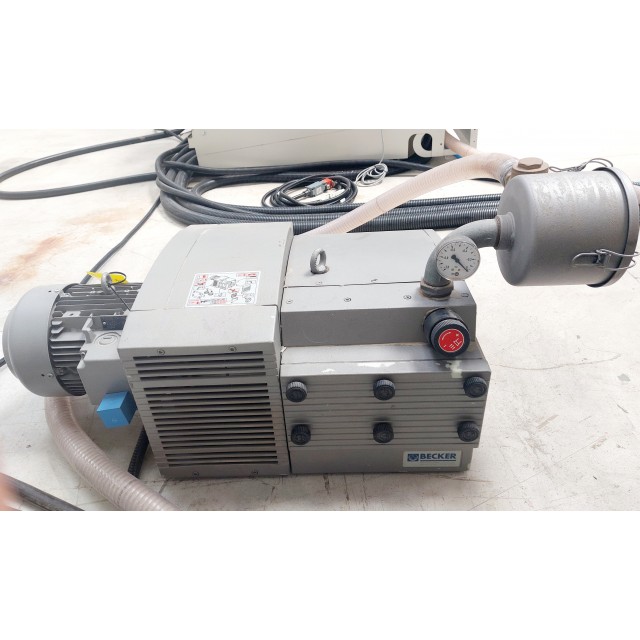

POMPE A VIDE capacité = 100 m3/h
Convoyeur d'aspiration centralisé
Lubrification centralisée automatique axes X & Y
Dispositif pneumatique de support de chargement pour tables L=1000 mm

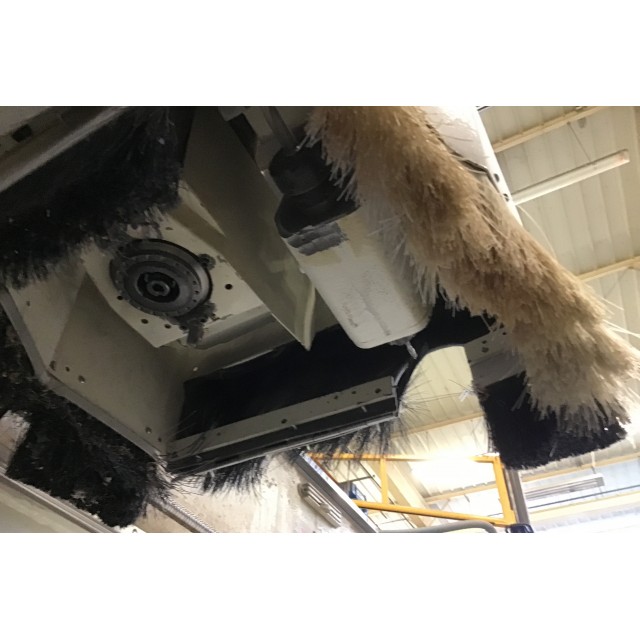

FRAISAGE :

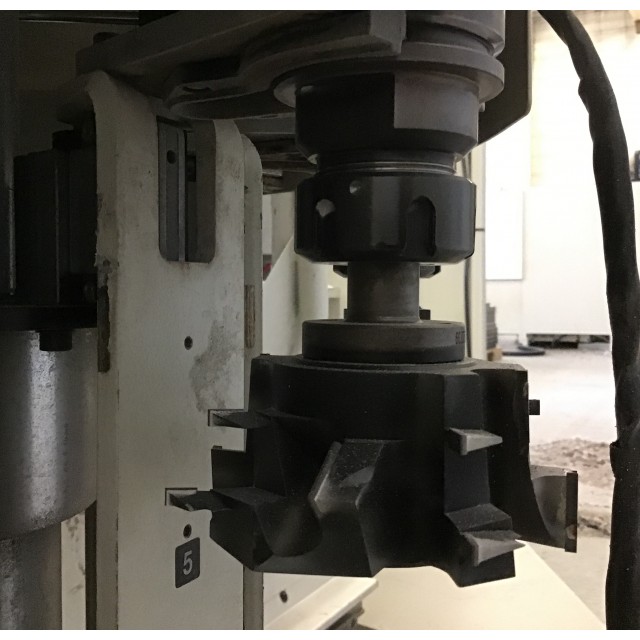

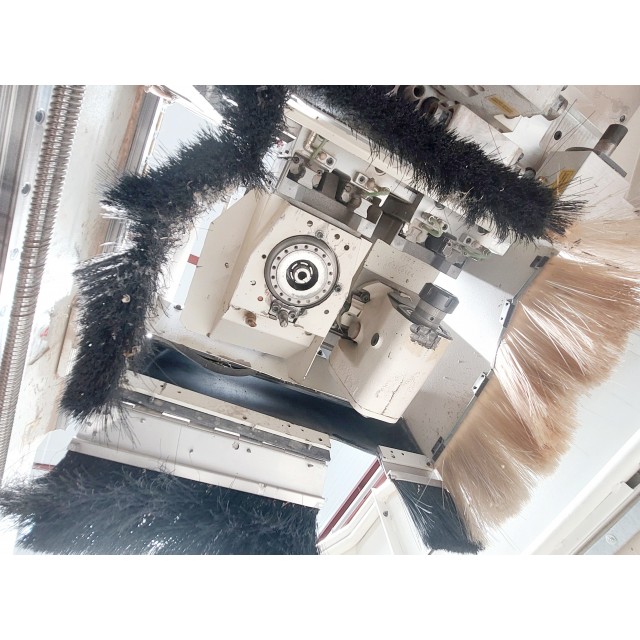

Electromandrin HSK 63 avec puissance majoré à 7,5 kW
-    Vitesse de rotation 1500/24000 t/min géré par variateur
-    Rotations droite et gauche sélectionnables du contrôle numérique
-    Cône (1) HSK 63 avec porte-outil (droit) compris
-    Pince élastique non comprise (outils exclus)

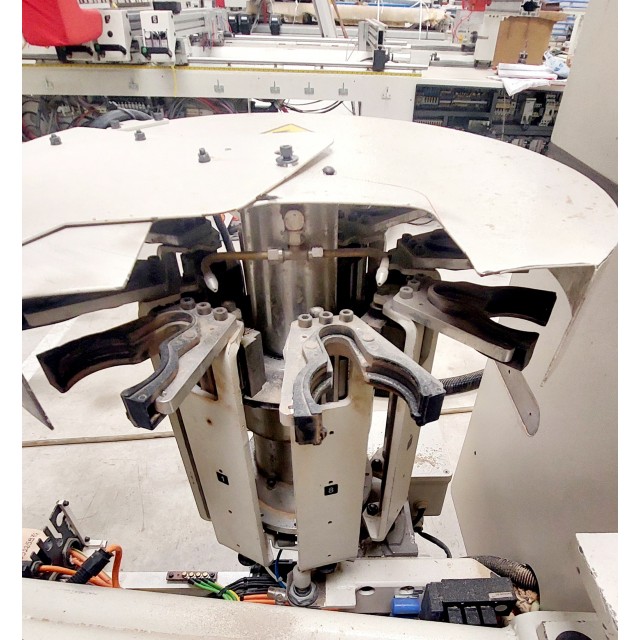

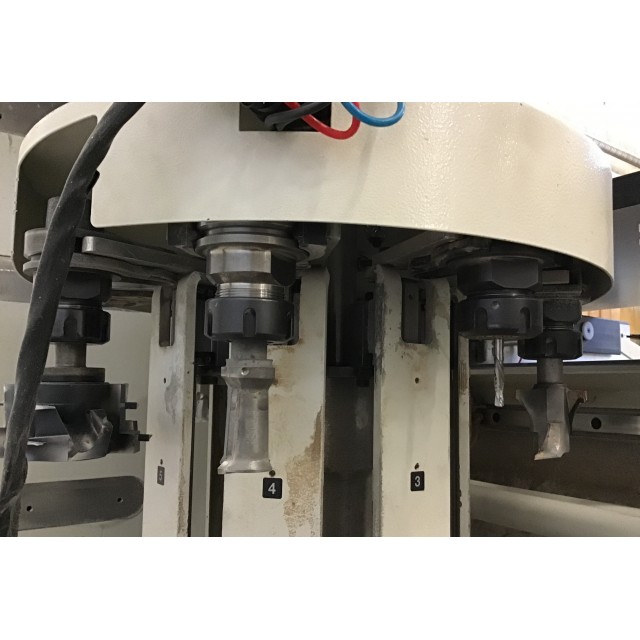

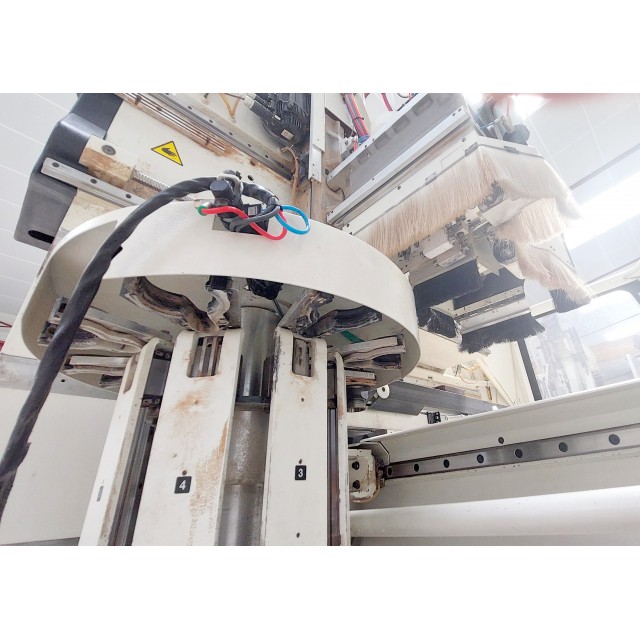

Magasin de changement d’outil postérieur à 8 positions : R8L
- Il est possible de positionner 8 outils Ø 120 mm chacun
- Chaque pince de logement du porte-outil peut supporter jusqu'à 4,5 kg
- Le poids maximum total des outils et des porte-outils relatifs que le magasin"R8L" peut supporter est de 22 kg
GROUPE HORIZONTAL A 2 SORTIES pour FRAISAGES et RAINURES:
- Vitesse de rotation  9000/18.000 t/min
- Puissance moteur  3 kW (4 ch.)
- Outil à fraiser (sortie avant) Ø 20 mm max.
- Longueur utile de l'outil à fraiser (sortie avant) 110 mm
- Outil à fraiser (sortie arrière)    Ø 12 mm max.
- Longueur utile de l'outil à fraiser (sortie arrière) 80 mm
- Lame Ø 100 mm

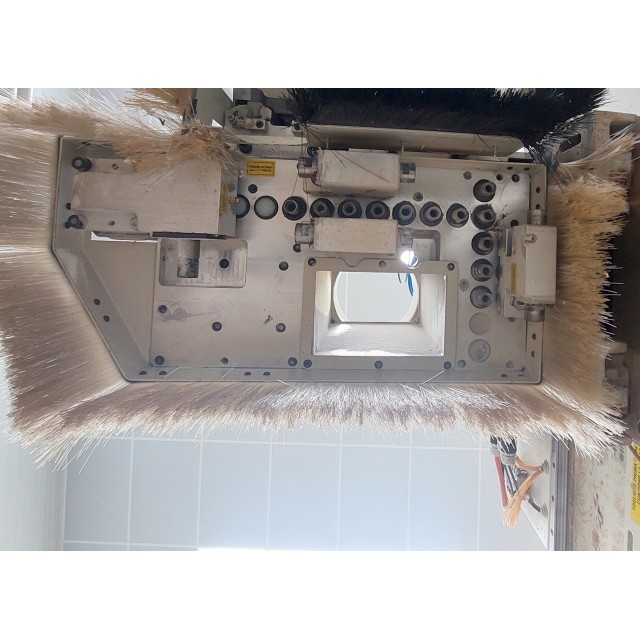

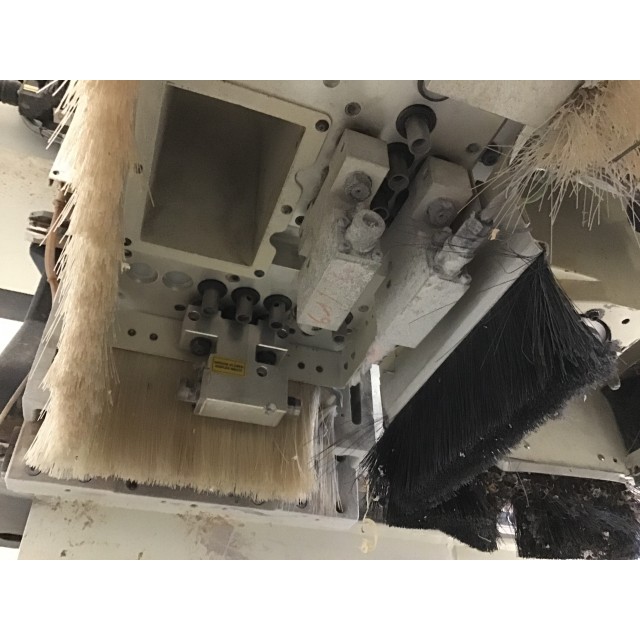

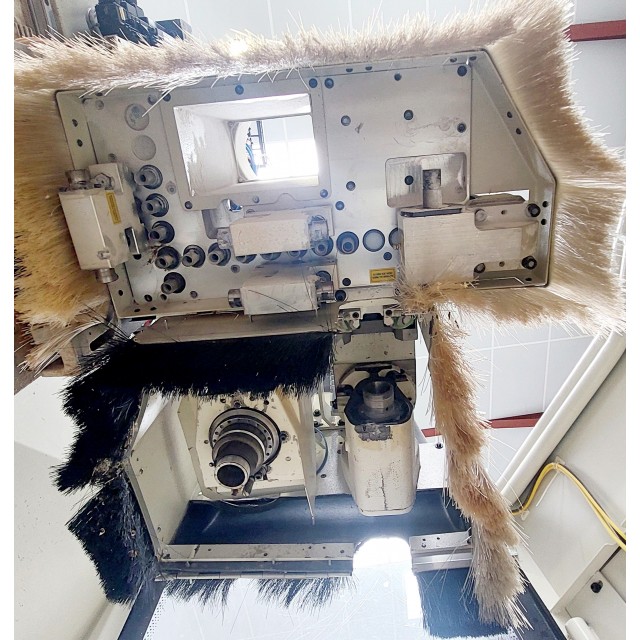

PERÇAGE :

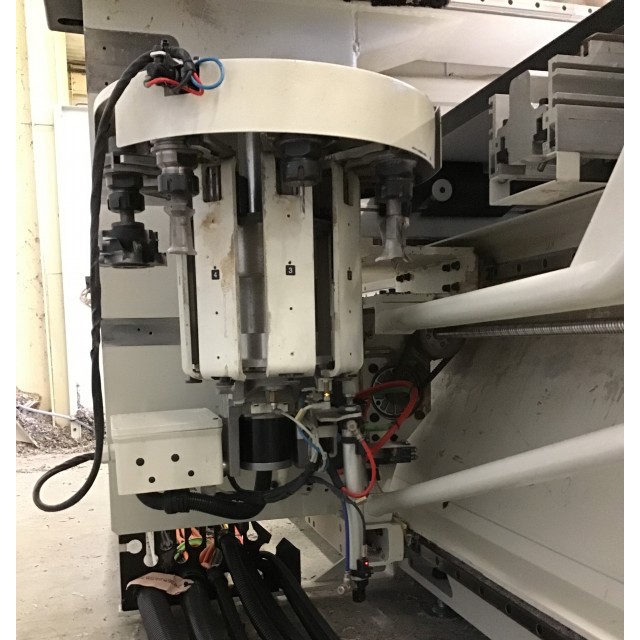

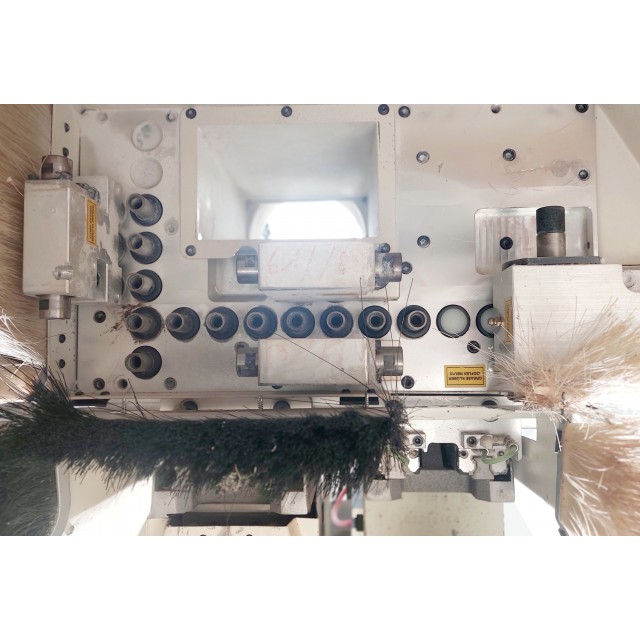

12 mandrins indépendants pour les perçages verticaux (7 en direction X et 5 en direction Y)
3 têtes indépendantes avec 2 mandrins chacune pour les perçages horizontaux :
* 2 têtes en direction "X" (entraxe 64 mm)
* 1 en direction "Y"

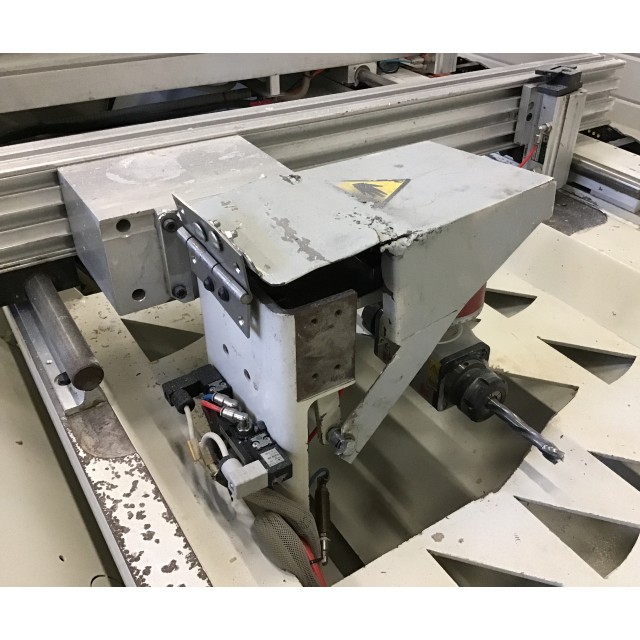

GROUPE opérateur INTEGRE pour fraise à disque FIXE, pour l'exécution de rainures en direction "X"
- Vitesse de rotation de la fraise à disque 4000 t/min
- Puissance moteur  2,2 kW
- Fraise à disque  Ø120 mm max
- consommation d’air comprimé  150 nl/min
- bouche d'aspiration  Ø160 mm

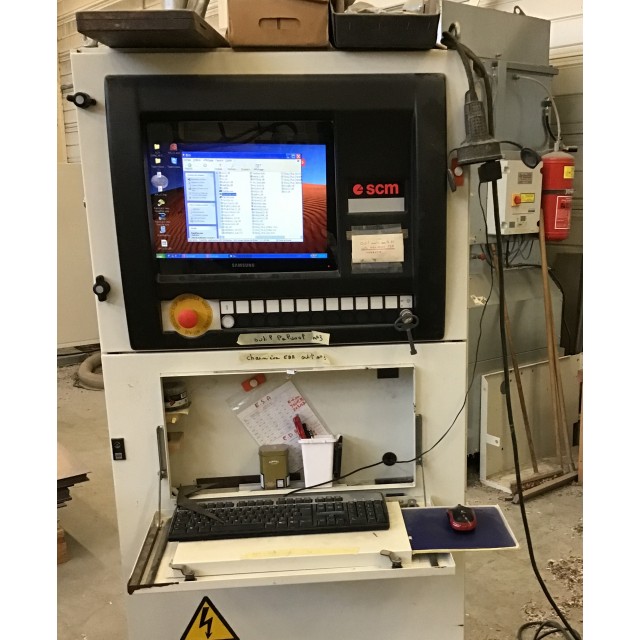

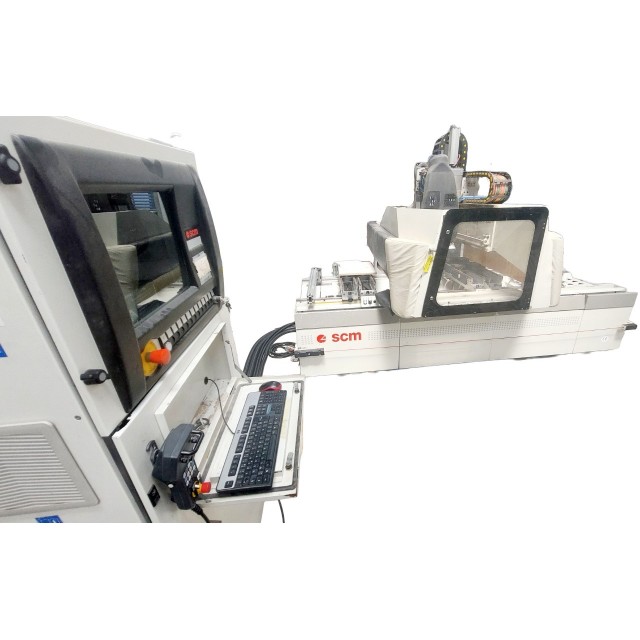

PC-OFFICE
(configuration Hardware)
-    Système d'exploitation Windows XP
-    Afficheur à couleurs du type CRT 15"
-    Clavier Qwerty
-    Microprocesseur CELERON INTEL 2 GHz
-    Disque dur de 40 Gb
-    Mémoire RAM 128 Mb
-    Unité floppy disk 3,5"  1,44 Mb
-    Unité CD-ROM 52 x

(Machine proposée fonctionnelle, sans garantie)
