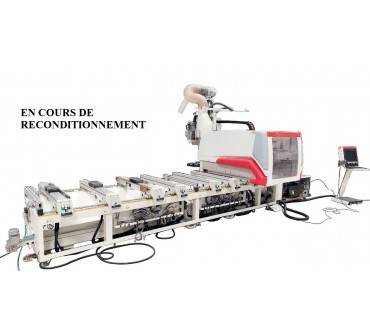

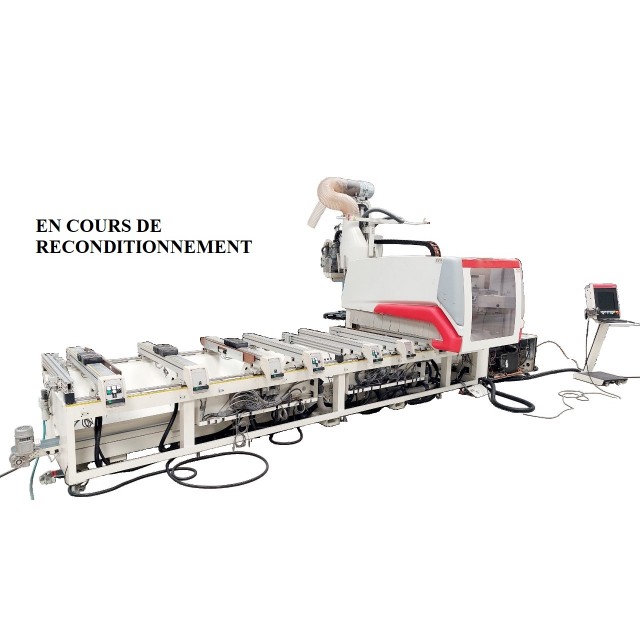

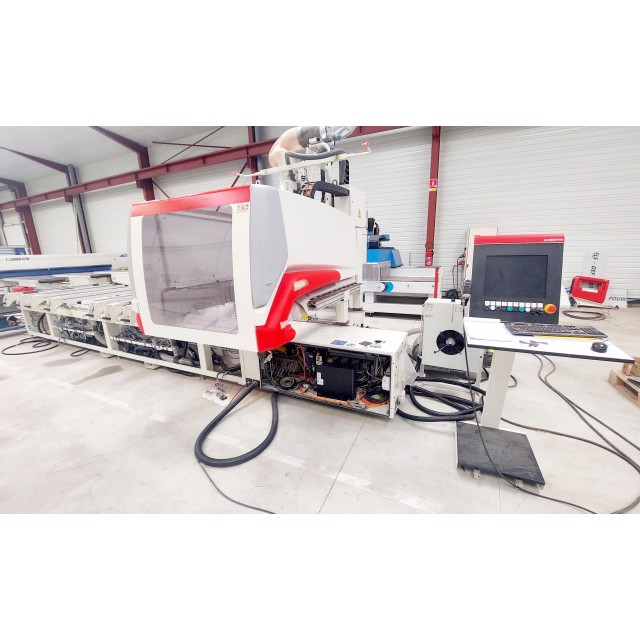

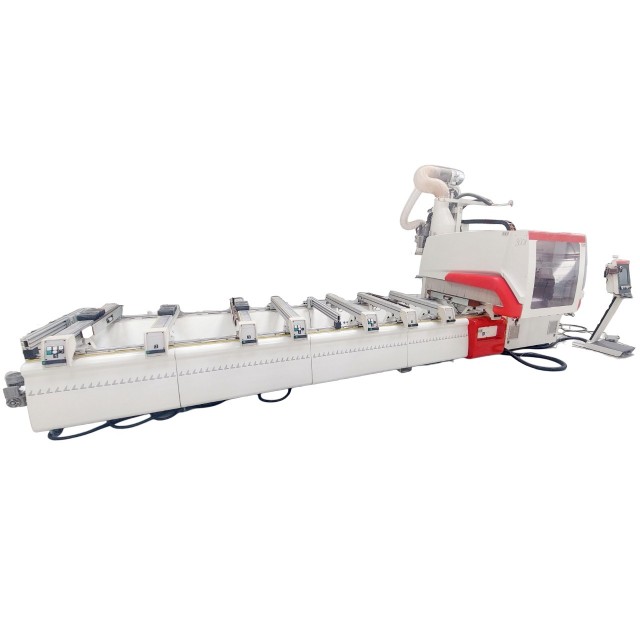

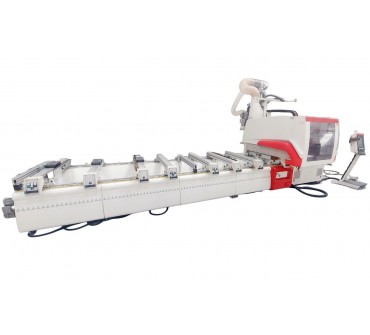

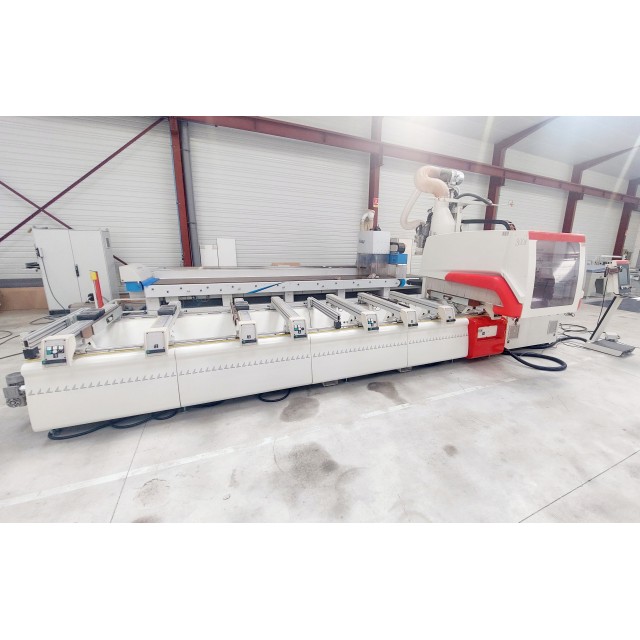

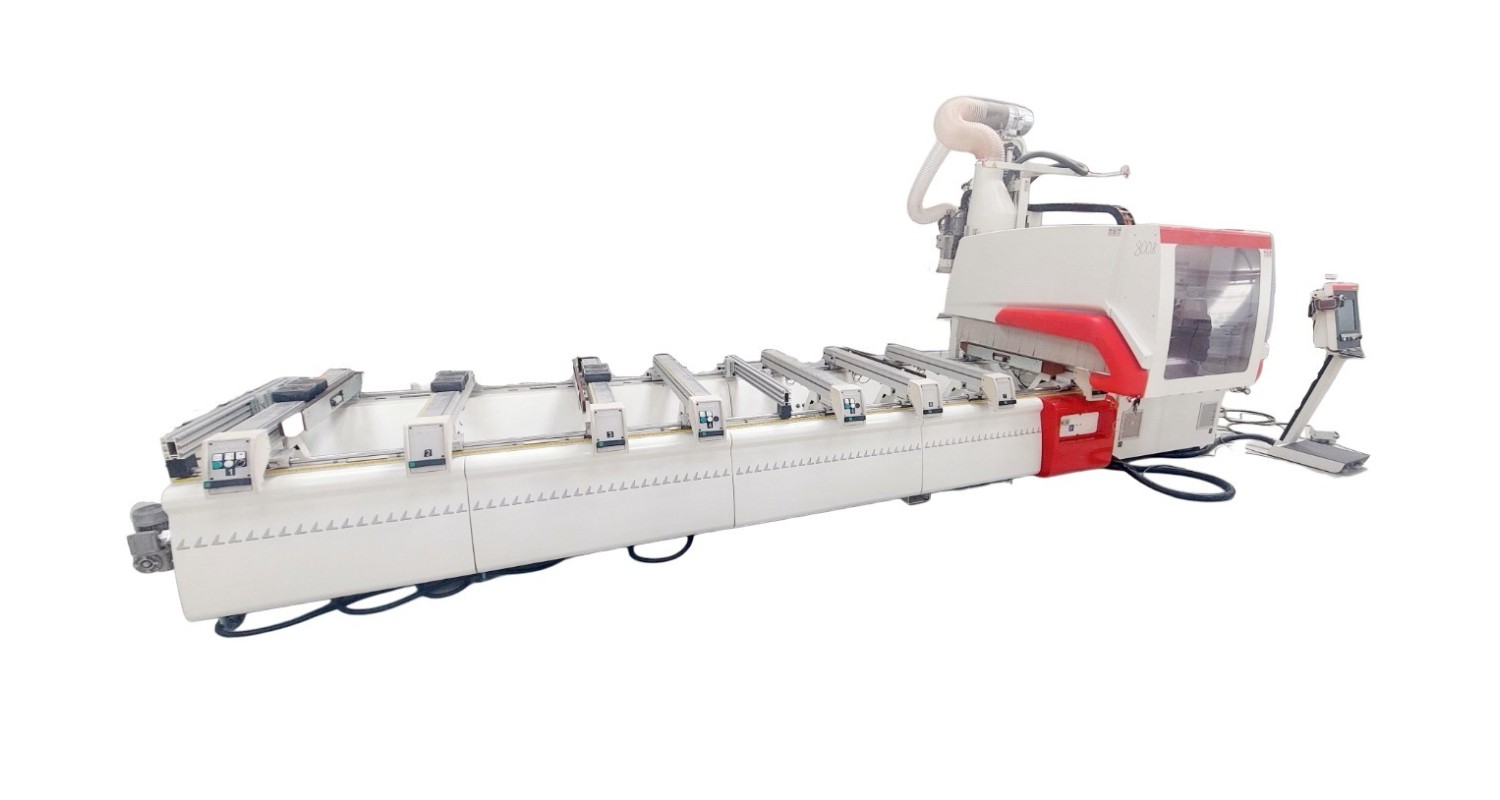

CENTRE DE PERCAGE & FRAISAGE 5 AXES

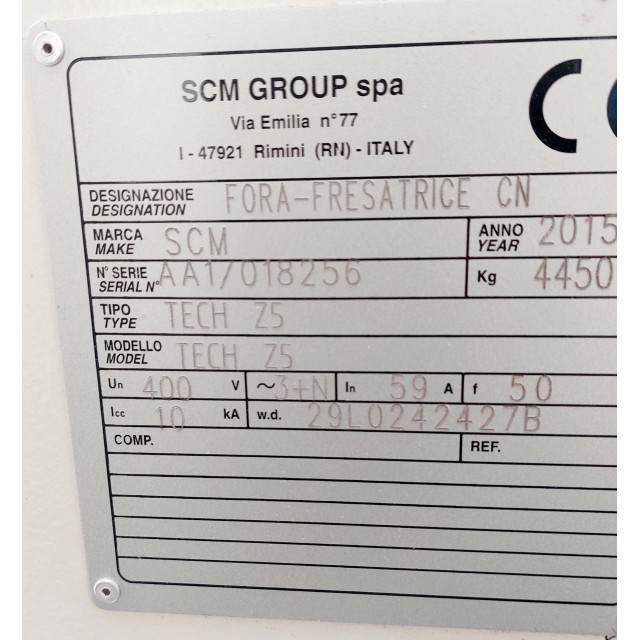

Marque : SCM                      Modèle : TECH Z5  Type : 52
N° de série : AA1/018256     Année : 2015

Usinage de panneaux et bois massif cintré, par exemple.

CAPACITÉS D'USINAGE :

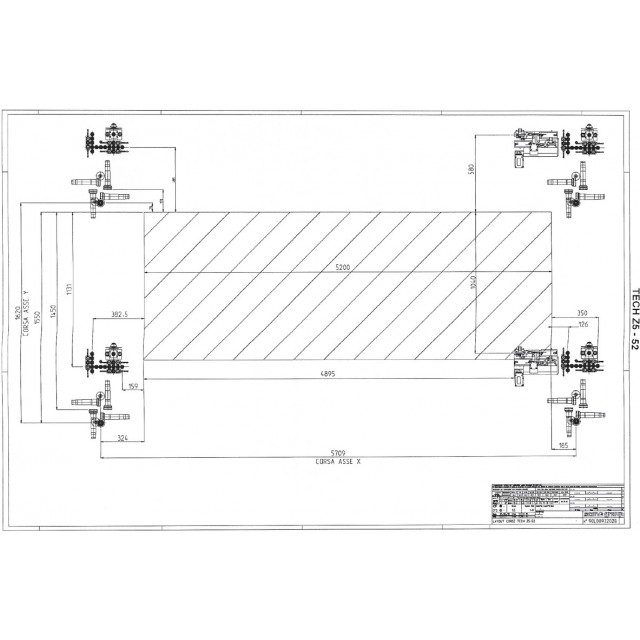

- Passage hors tout de la pièce a usiner (long. x larg. x ép.): 5200 x 1550 x 160 mm
- Course des axes X-Y-Z en fraisage : 5714 x 1620 x 440 mm

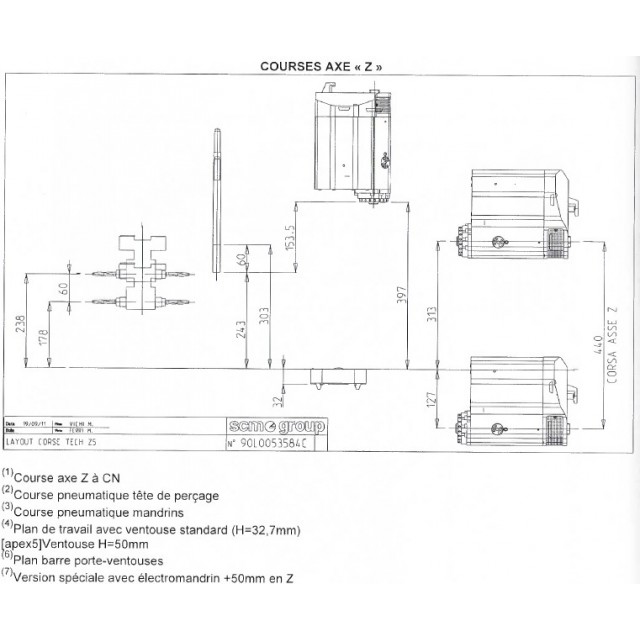

  Précisions des courses suivant agrégats et positions dont perçage en pièce jointe
- Vitesses max de déplacement
   en axe X : 45 m/min
   en axe Y : 45 m/min
   en axe Z : 30 m/min
   en axe C (Vector) : rotation max 640° autour de l'axe vertical
   en axe B (Tilting) : rotation max 320° autour de l'axe incliné de 50°

COMPOSITION DE LA MACHINE :

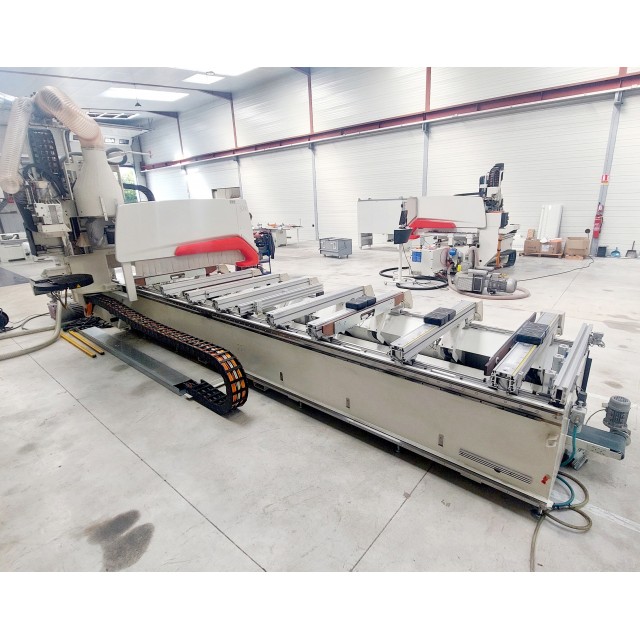

- Table de travail type TVN à 8 poutres de support mobiles 1300 mm

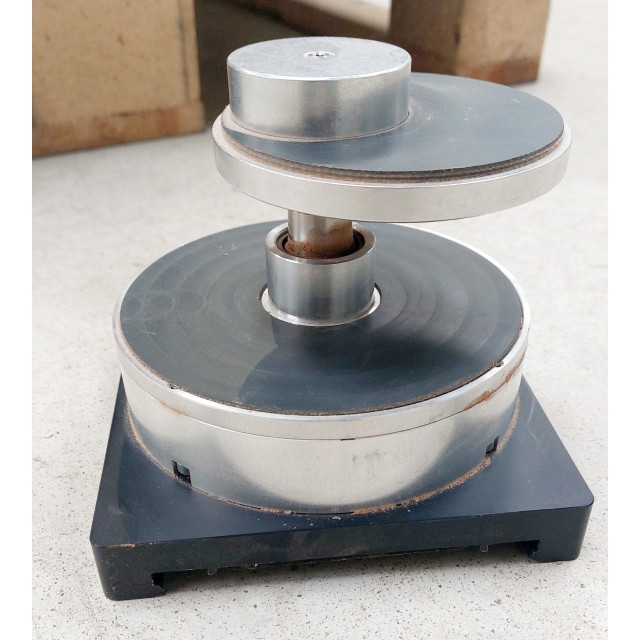

  avec quelques ventouses (55x145/145x145H50) et étaux à dépression 12-80mm
  Laser de positionnement
  2 butées arrière, 2 latérales droites et 2 gauches,  2 intermédiaires
  2x2 lames de soulèvement d'aide au chargement/déchargement
  Table pouvant être divisée en 2 zones de travail

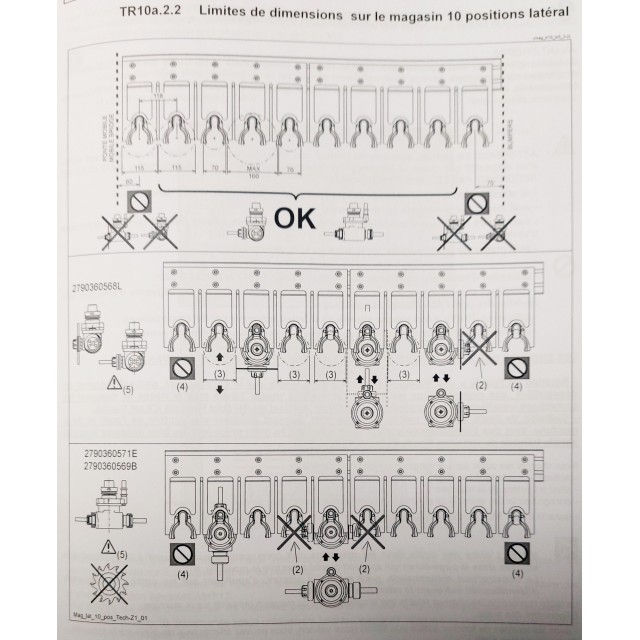

- Magasin en bout de table 10 positions
  Entraxe entre emplacements 118 mm, outils max Ø115mm si 10 outils
  Poids max 6 kg outil circulaire et 8 kg pour renvoi d'angle
  Poids max total dans le magasin 25kg
- Tapis d'évacuation des copeaux

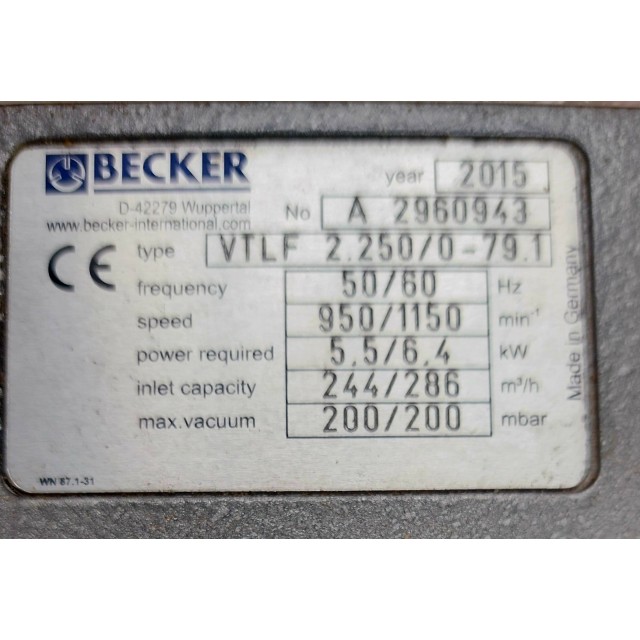

- Pompe à vide 5,5kW 250 m3/h

- Mouvements des agrégats : X par pignon er crémaillère, mouvements Y & Z par vis et douilles
  (guides linéaires de haute qualité de précision avec lubrification automatique)

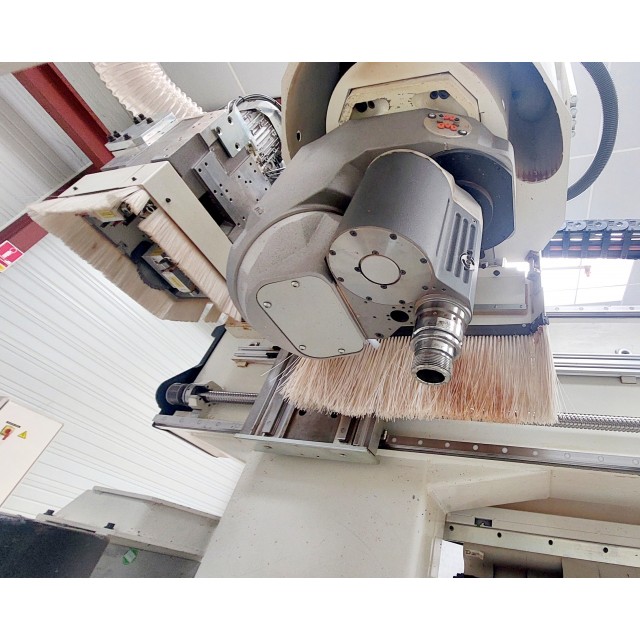

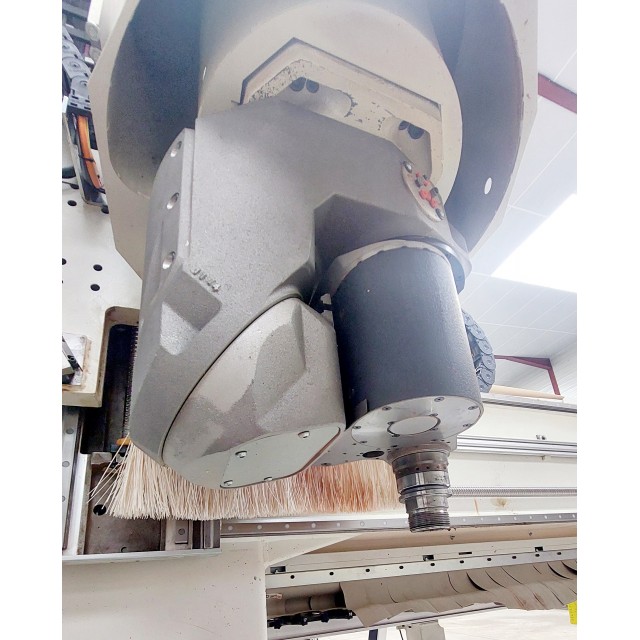

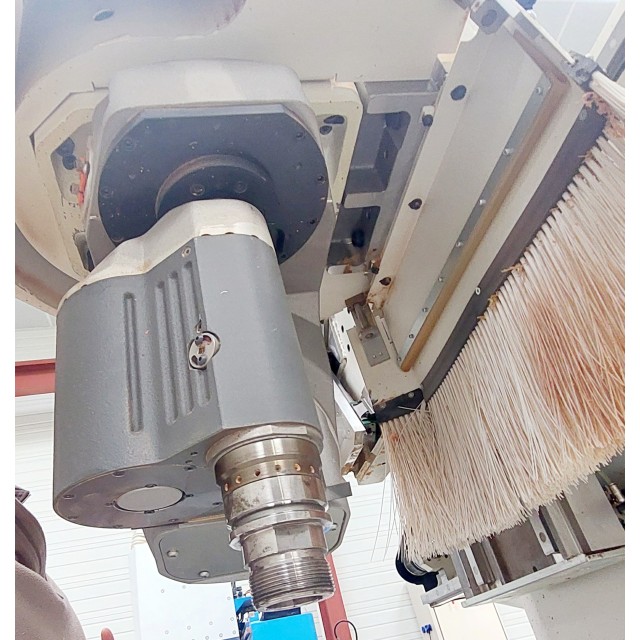

• Unité de fraisage/défonçage Prisma KT 11 kW
- Type de raccord porte outils HSK 63 F
- Rotation 600 à 20000 tr/min, gérée par variateur et suivant l'outil
  Refroidissement par liquide
- Souffleur et hotte d'aspiration sur le périmètre

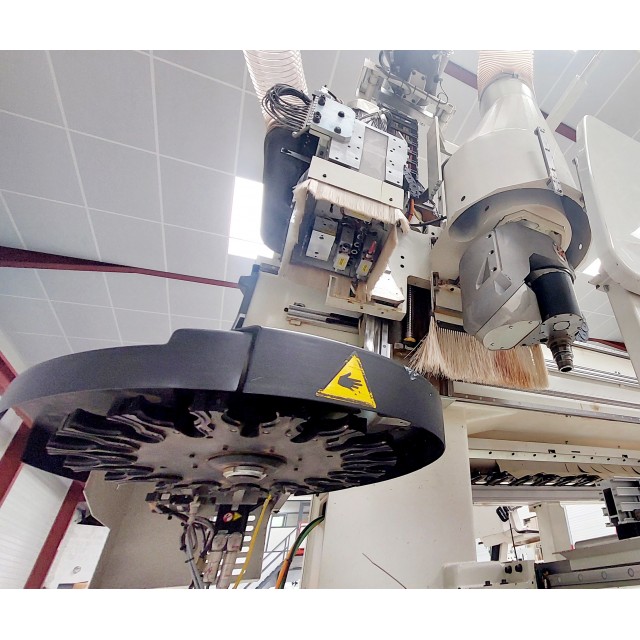

- Magasin Rapid embarqué d'outils 16 positions
  Entraxe entre emplacements 85 mm, outils max Ø80mm si 16 outils
  Poids max pour chaque outil 8-10 kg
  Poids max dans le magasin 48 kg

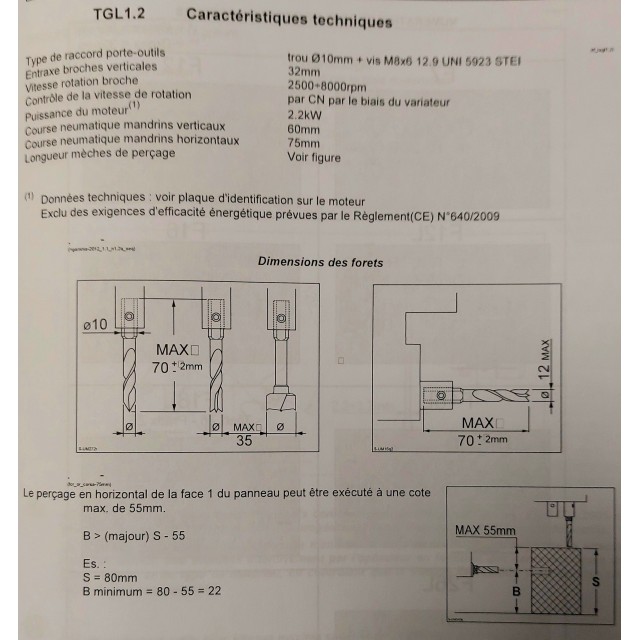

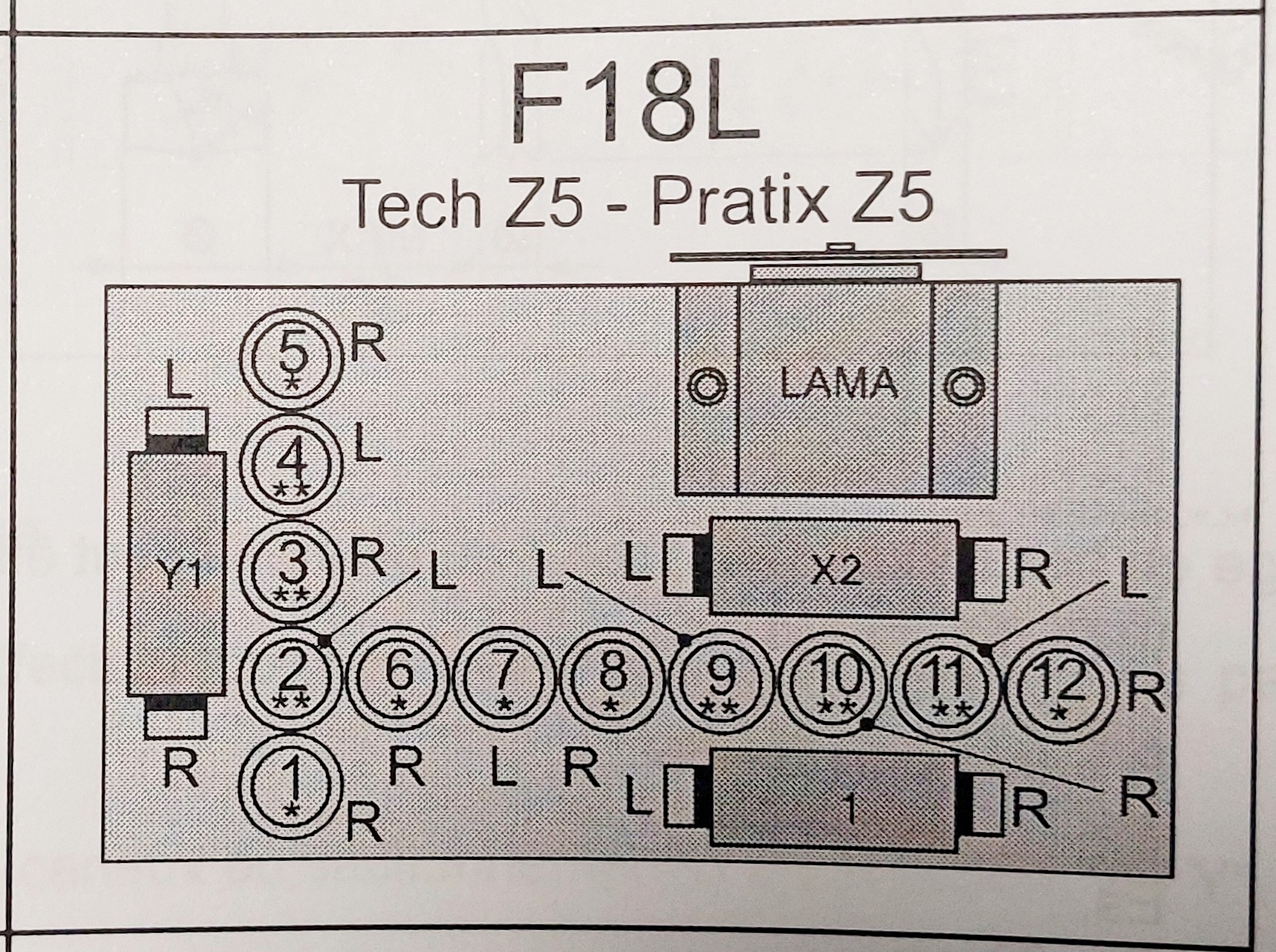

• Unité de perçage (F18L) à 18 mandrins 2,2 kW :
- Entraxe entre les mandrins 32 mm, raccord d'outils Ø10mm
  Vitesse de rotation variable 2500 à 8000 t/min
 8 Mandrins indépendants verticaux en X course Z 60 mm
 4 Mandrins indépendants verticaux en Y course Z 60 mm
 2+2 Mandrins doubles horizontaux en X course Z 75 mm
 2 Mandrins doubles horizontal en Y course Z 75 mm

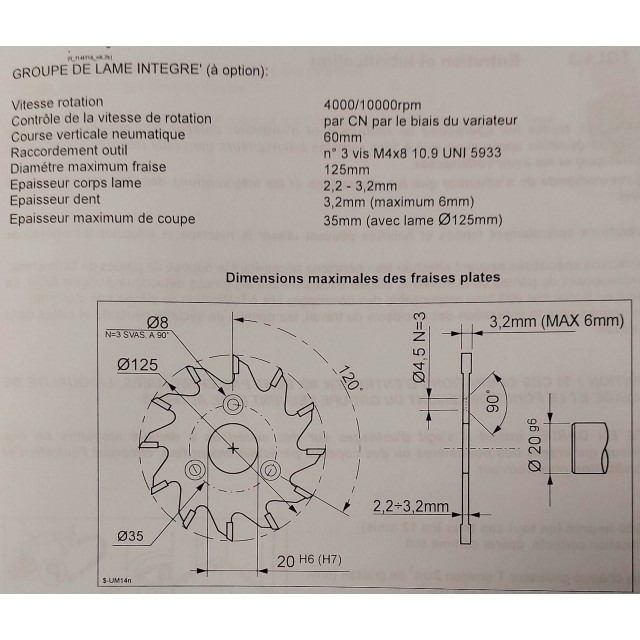

 Avec agrégat scie-fraise Ø120mm intégré
  pour incisions longitudinales (rainurage et découpe en axe X)
  Vitesse de rotation 7500 tr/min, hotte d'aspiration sur le périmètre

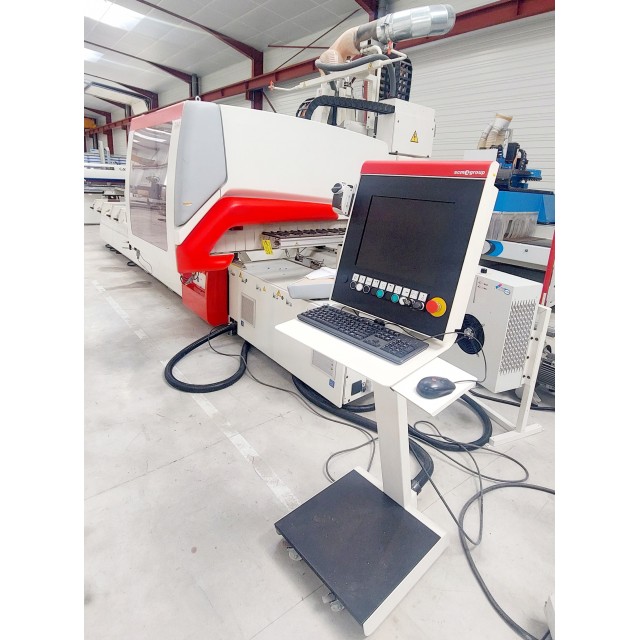

• Pupitre de commande
- PC Windows 7 4GBRAM 3Ghz I2
  Disque dur 465 GB
  Carte graphique
  Carte réseau et connexion Ethernet
- Programmes (Software) Dessin et pilotage Xilog Plus et Maestro
Interface opérateur (italien - anglais - français - allemand - espagnol)
Programmations paramétriques, graphique et ISO
Import de fichiers en formats DXF et ASCII (2D)
Interpolations linéaire et circulaire dans les trois plans, linéaire dans l'espace, hélicoïdale dans la table sélectionnée
Editeur guidé avec aides graphiques et syntaxiques pour des perçages et des fraisages
Optimisation automatique des fraisages et des cycles de changement d’outils
Possibilité d’interface totale avec le CAD/CAM Routocam (SCM) - AlphaCam
Calculatrice en ligne, avec transfert direct des données élaborées sur le programme
Visualisation graphique de la configuration de la tête
Exécution simulée, Autodiagnostic et signalisation d'éventuelles erreurs ou avaries par messages
Utilisation des codes à barres avec logiciel déjà intégré
Single step pour l'exécution avec commande manuelle à chaque pas du programme
Possibilité de régler la vitesse d'usinage et du positionnement par override double
Contrôle auto de la vitesse d'usinage sur les parcours complexes
Fonction SCM CN - JERK pour le contrôle dynamique des accélérations/ralentissements

AUTRES CARACTERISTIQUES :
- Alimentation électrique globale : 400v.  3Ph.+N+T  50Hz IN nominale 59A
- Alimentation pneumatique, pression de travail mini 6,5 bars
- Consommation moyenne 300 Nl/min, Max 700 Nl/min
- Aspiration
  Bouches d'aspiration centralisée Ø250 mm
  Préconisation mini 20m/s - 3550 m3/h 1860Pa optimum 5300m3/h 30m/sec
- Marquage normes CE
  Zone de sécurité tapis au sol et grille de protection
  Sectionneur cadenassable, arrêts d'urgences

Dimension en ordre de marche avec zone de sécurité : Layout à fournir
Encombrement pour le transport : à spécifier lors de la préparation du matériel
Poids estimatif 4450 kg

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.

Sur commande la machine sera révisée, mise en conformité, avec contrôle et essai fonctionnel dynamique.

Avec une garantie 3 mois & attestation de mise aux normes.
Prix HT départ magasin. Livraison et prestations complémentaires sur demande.

107 880,00 € T.T.C

89 900,00 € H.T

OCC0524123

Scm

Révisé / Reconditionné

Prix HT départ magasin
Machine révisée sur commande
Mise en conformité (avec attestation)
Garantie 3 Mois
Transport et prestastions sur demande.
