>>>CENTRE DE FRAISAGE A COMMANDE NUMERIQUE 4 AXES - SCM RECORD 132 TVN

CENTRE DE FRAISAGE A COMMANDE NUMERIQUE 4 AXES - SCM RECORD 132 TVN

CENTRE DE FRAISAGE & PERCAGE - SCM RECORD 132 TVN
Précédent Suivant

Scm

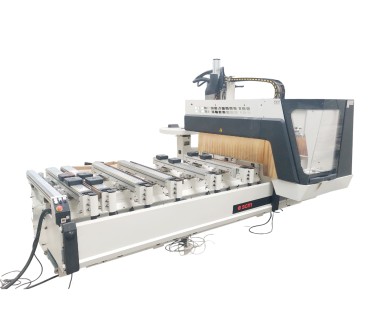

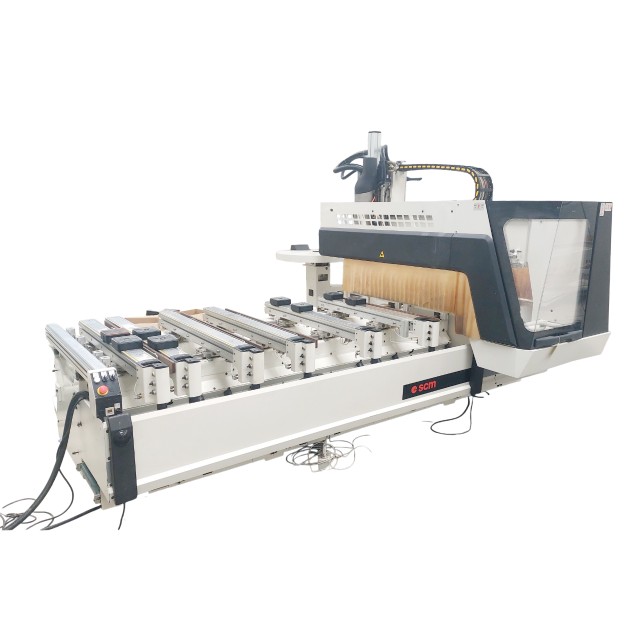

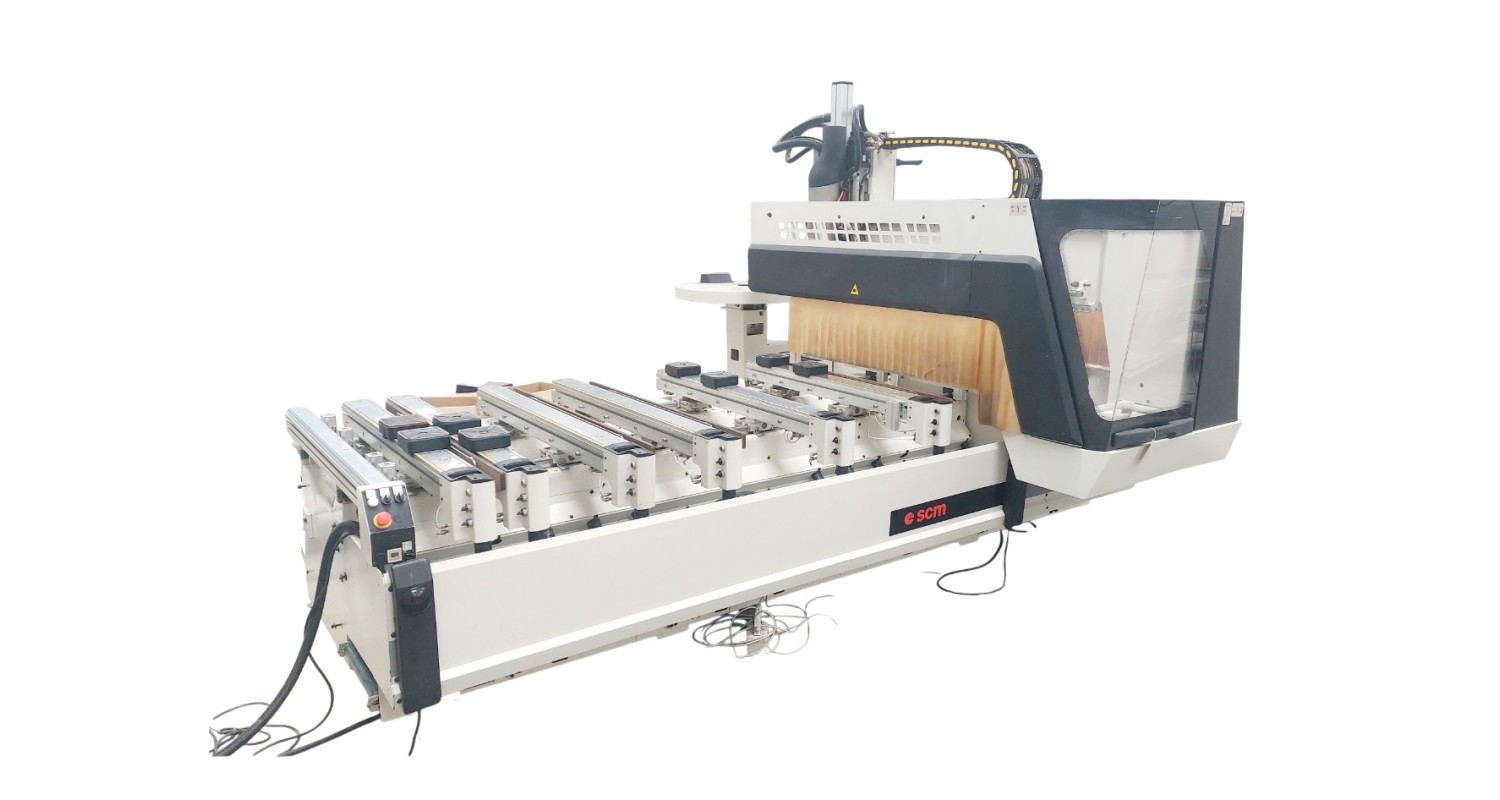

CENTRE DE FRAISAGE DEFONÇAGE 4 AXES
Marque : SC M   Modèle : RECORD 132 TVN

Idéal par exemple pour le fraisage de bois massifs avec l'utilisation d'une fraise à évacuation par le bas.
Prédisposition pour l'utilisation d'un 4ème axe

CAPACITÉS D'USINAGE :
- Course entre butées : 2930 x 1096,5 mm
- Hauteur (épaisseur) max de la pièce à usiner : 250 mm
Mouvements :
- Course axe X : 3400, axe Y : 1720, axe Z : 400mm
- Vitesses max de déplacement
  en axe X : 105 m/min
  en axe Y : 80 m/min
  en axe Z : 25 m/min

COMPOSITION DE LA MACHINE

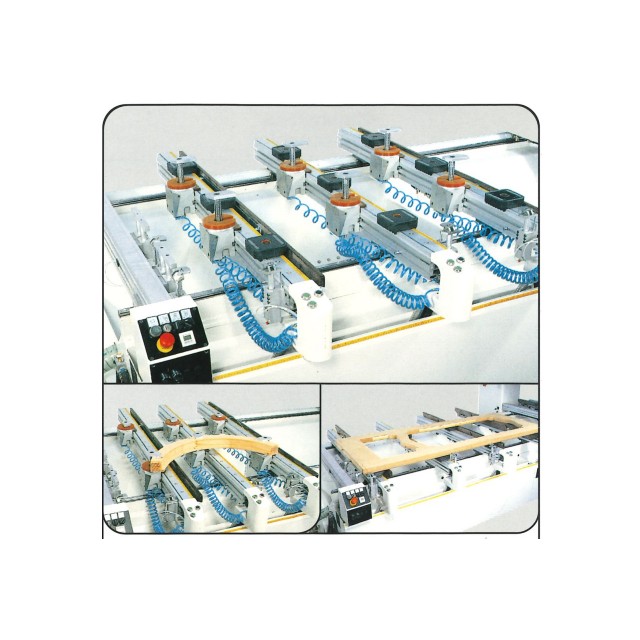

- 6 Poutres support mobiles avec quelques

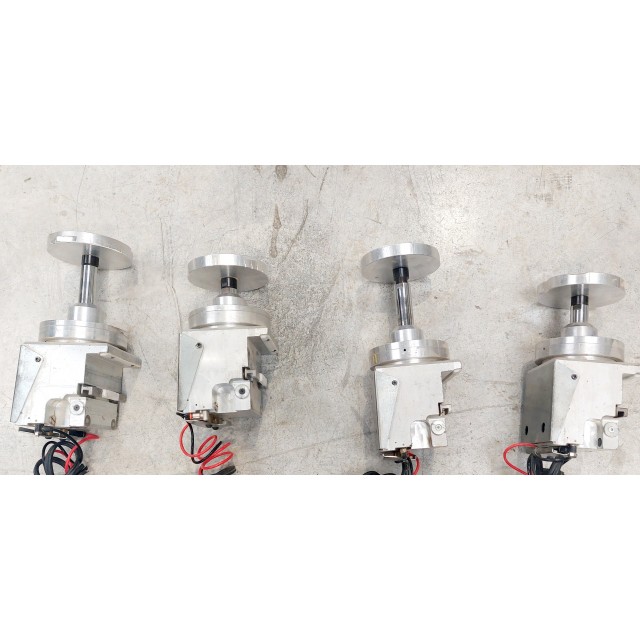

  ventouses haut débit 145X145mm et étaux fournis
  6 butées de référence arrière
  4 butées latérales gauches
  3 butées latérales droites
  Lève plaque ; aide au chargement/déchargement 4 lames de soulèvement
  Table divisée en 4 zones de travail
- Pompe à vide majorée 5,5kW 248/300m3/h
- Unité de refroidissement
- Tapis d'évacuation des copeaux
- Mouvements X par pignon er crémaillère, mouvements Y & Z par vis et douilles
  (guides linéaires de haute qualité de précision avec lubrification automatique)
• Unité de fraisage/défonçage 11 kW sur col de signe
  Rotation variable 0-18000 tr/min Sens Droit
  Géré par variateur
  Type de raccord du porte outils : HSK 63

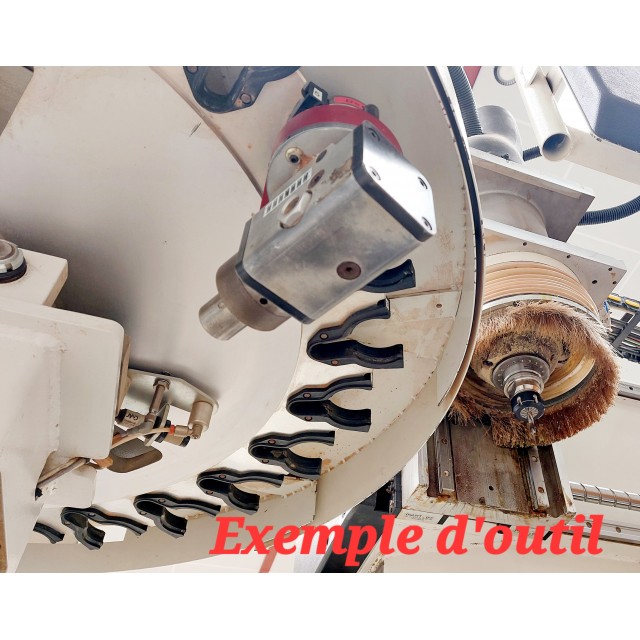

  Axe C "Vector" : prédisposition pour outils à renvoi d'angle ou déflecteur à copeaux
  Hotte d'aspiration sur le périmètre
  Magasin embarqué d'outils 24 positions (Rapid 24)
• Pupitre de commande
- Hardware : PC Windows plus récent
  3Ghz 2 coeurs Processeur x86 ACPI 32 bits
  Disque dur 232Go
  Mémoire vive 6Go RAM
  Carte réseau et connexion Ethernet
- Programmes (Software) :
  Windows 7 Pro
  Logiciel de pilotage : Xilog Plus
  Logiciel de dessin : nous consulter pour fourniture du logiciel Maestro

AUTRES CARACTERISTIQUES :
- Alimentation électrique globale : 400v.  3Ph.+N+T  50Hz IN 93A
- Alimentation pneumatique 8 Bars
  Pression de service 6,5 bars
  Consommation 170 Nl/min
- Aspiration
  Bouches d'aspiration supérieure Ø250mm
  Préconisation minimum :  25m/s  4400m3/h  3500Pa
- Marquage normes CE
  Zone de sécurité tapis au sol et grille de protection
  Sectionneur cadenassable, arrêts d'urgences

Dimension en ordre de marche avec zone de sécurité : confère lay-out joint.
Encombrement pour le transport : à spécifier lors de la préparation du matériel
Poids total estimatif 4800 kg

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.

Machine révisée, mise en conformité, avec contrôle qualité et essai fonctionnel dynamique.

Avec Garantie 3 mois & attestation de mise aux normes. Disponible sur stock sauf vente entre temps.

Prix HT départ magasin. Livraison et prestations complémentaires sur demande.

45 600,00 € T.T.C

38 000,00 € H.T

OCC0524062-R

Scm

Révisé et disponible

Mise en conformité (avec attestation)
Garantie 3 Mois
Prix HT départ magasin
Transport et prestations sur demande.

En Stock
