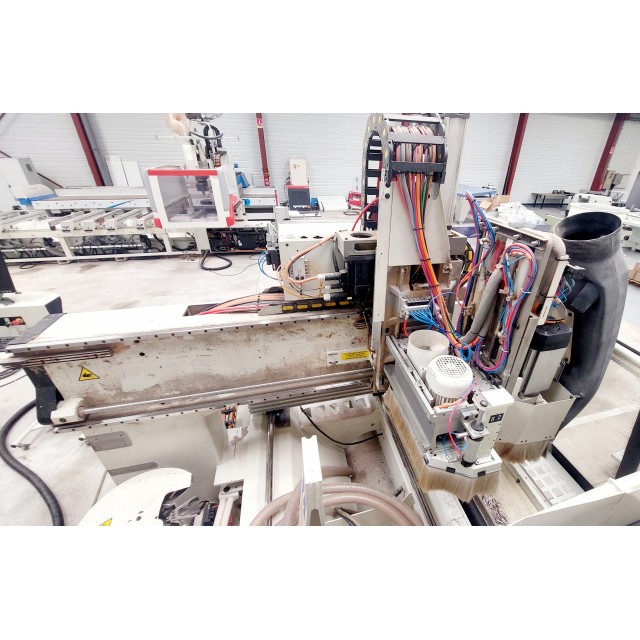

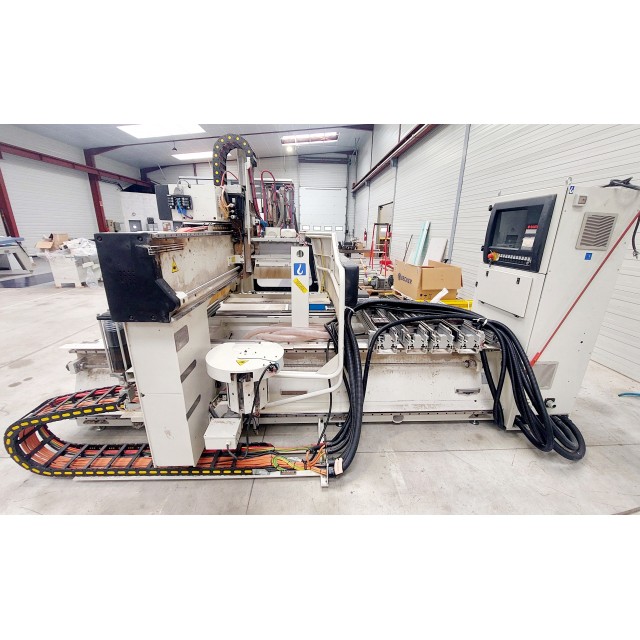

CENTRE DE PERCAGE & FRAISAGE 3 AXES
(Attention : MACHINE SUR ARRIVAGE - En cours de rédaction/vérification)
Marque : SCM    Modèle : TECH Z 27 C
N° de série : AL1/004666  Année : 2007
(Photos prises avant arrivage)

CARACTERISTIQUES TECHNIQUES :
- Surfaces d'usinage
  entre les butées latérales en X  2650 mm
  axe électromandrin en X  2903 mm
  axe électromandrin en Y  1240 mm
  mèches verticales en Y  1018 mm
- Dimension max du panneau pour usinage à double poste  1180 mm
- Epaisseur max du panneau 180 mm
- Vitesse vectorielle des axes X-Y 54 m/min
- Vitesse de l'axe Z  11,5 m/min
- Course de l’axe Z  200 mm
- Puissance du moteur principal  2,2 kW (3 ch.)
- Vitesse de rotation des mandrins  4.000 t/min
- Attaches pointes mandrins  M 10
- Poids de la machine  env. 2800 kg

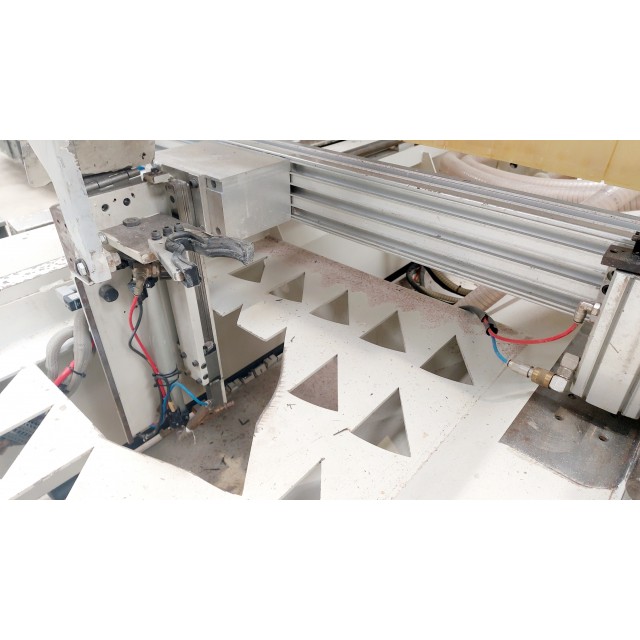

TABLE D'USINAGE
4 tables de support de panneau L=1000 mm
2 Supports supplémentaires universaux H=25 mm
8 ventouses rondes automatiques avec corps en aluminium (2 sur chaque table)
4 supports ventouses pour contournage
POMPE A VIDE : capacité = 100 m3/h
Convoyeur d'aspiration centralisé
Lubrification centralisée automatique axes X & Y
Dispositif pneumatique de support de chargement pour tables L=1000 mm

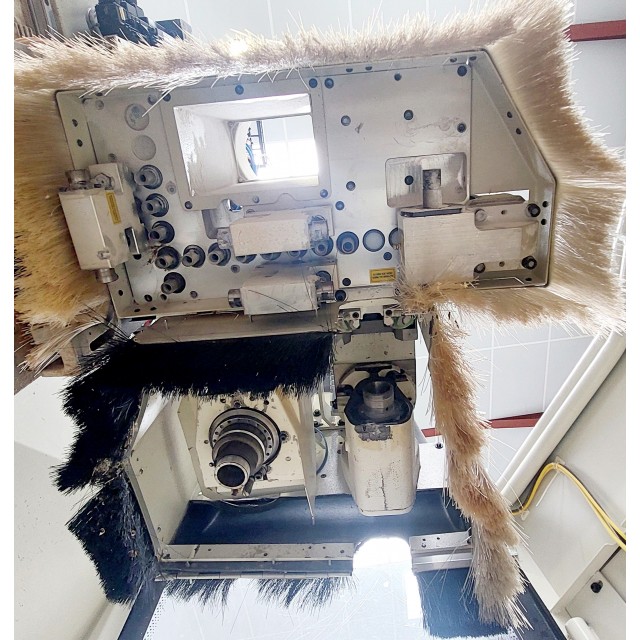

GROUPE OPERATEURS

PERÇAGE :
12 mandrins indépendants pour les perçages verticaux (7 en direction X et 5 en direction Y)
3 têtes indépendantes avec 2 mandrins chacune pour les perçages horizontaux :
* 2 têtes en direction "X" (entraxe 64 mm)
* 1 en direction "Y"
GROUPE opérateur INTEGRE pour fraise à disque FIXE, pour l'exécution de rainures en direction "X"
- Vitesse de rotation de la fraise à disque 4000 t/min
- Puissance moteur  2,2 kW
- Fraise à disque  Ø120 mm max
- consommation d’air comprimé  150 nl/min
- bouche d'aspiration  Ø160 mm

FRAISAGE :
Electromandrin HSK 63 avec puissance : majoré à 7,5 kW
-    Vitesse de rotation 1500/24000 t/min géré par variateur
-    Rotations droite et gauche sélectionnables du contrôle numérique
-    Cône (1) HSK 63 avec porte-outil (droit) compris
-    Pince élastique non comprise (outils exclus)

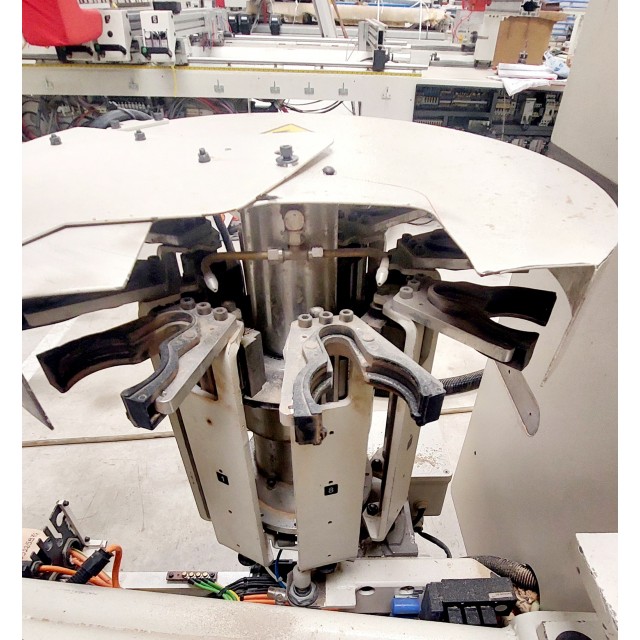

Magasin de changement d’outil postérieur à 8 positions : R8L
Il est possible de positionner 8 outils Ø 120 mm chacun
Chaque pince de logement du porte-outil peut supporter jusqu'à 4,5 kg.
Le poids maximum total des outils et des porte-outils relatifs que le magasin"R8L" peut supporter est de 22 kg.

GROUPE HORIZONTAL A 2 SORTIES pour FRAISAGES et RAINURES:
- Vitesse de rotation  9000/18.000 t/min
- Puissance moteur  3 kW (4 ch.)
- Outil à fraiser (sortie avant) Ø 20 mm max.
- Longueur utile de l'outil à fraiser (sortie avant) 110 mm
- Outil à fraiser (sortie arrière)    Ø 12 mm max.
- Longueur utile de l'outil à fraiser (sortie arrière) 80 mm
- Lame Ø 100 mm

PC-OFFICE
(configuration Hardware)
-    Système d'exploitation Windows XP
-    Afficheur à couleurs du type CRT 15"
-    Clavier Qwerty
-    Microprocesseur CELERON INTEL 2 GHz
-    Disque dur de 40 Gb
-    Mémoire RAM 128 Mb
-    Unité floppy disk 3,5"  1,44 Mb
-    Unité CD-ROM 52 x

Lot proposé sans travaux de révisions, sans garantie

Prix HT départ magasin.
Transport et prestations sur demande.

0,00 € T.T.C

0,00 € H.T
