  • CENTRE DE FRAISAGE & PERCAGE 3 AXES - MASTERWOOD PROJECT 415
Prix
23 500,00 € HT
28 200,00€ TTC
référence interne
OCC0525115
Statut
en stock
Etat
Proposée en l'état

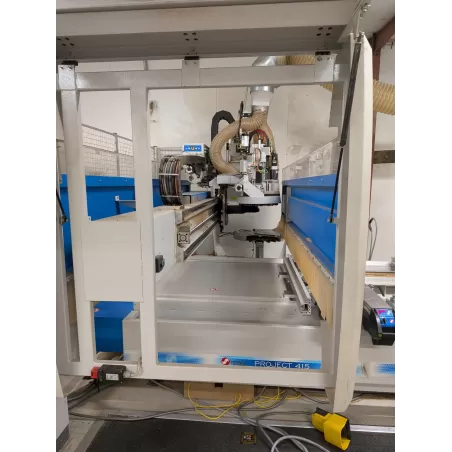

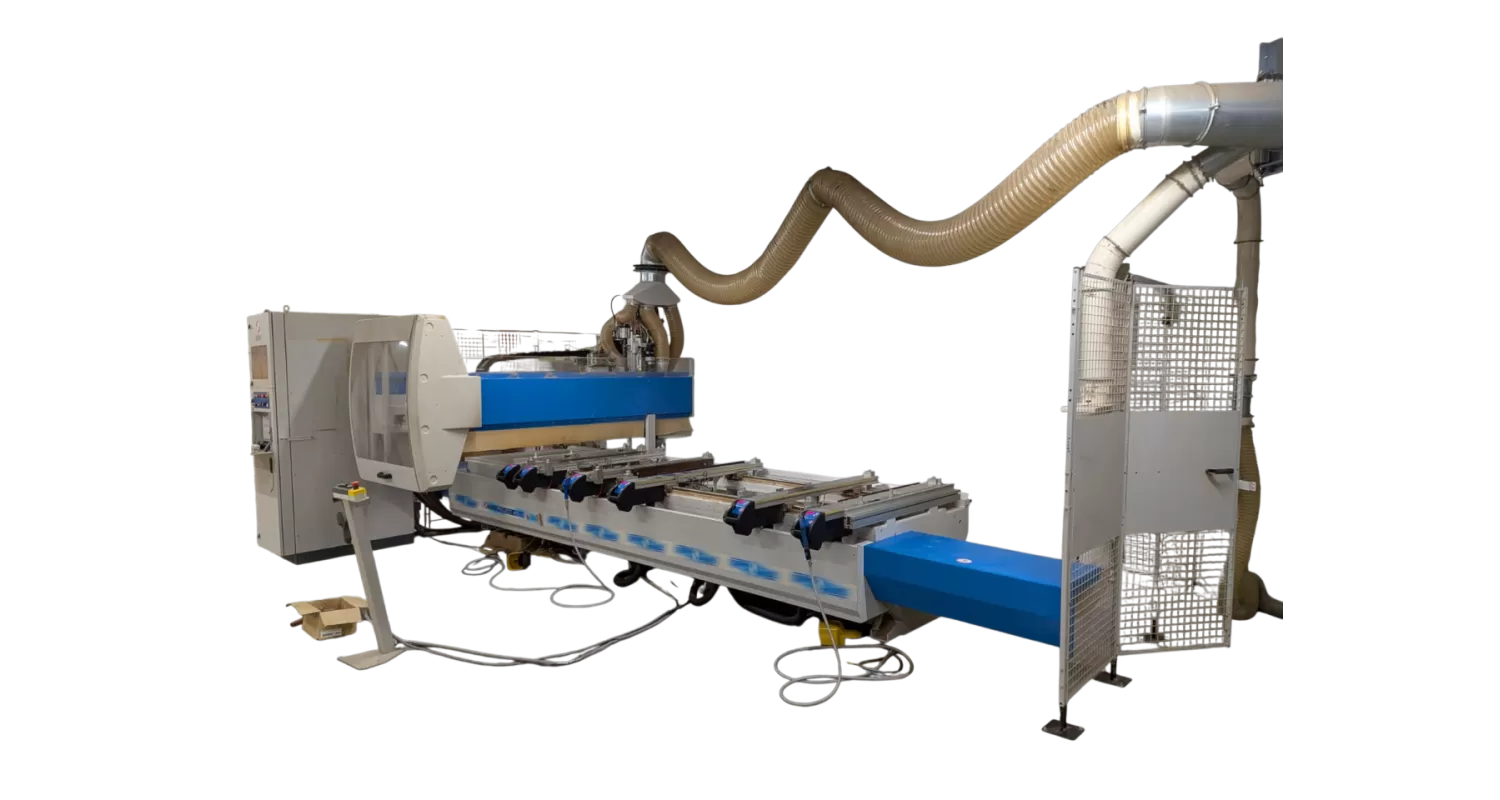

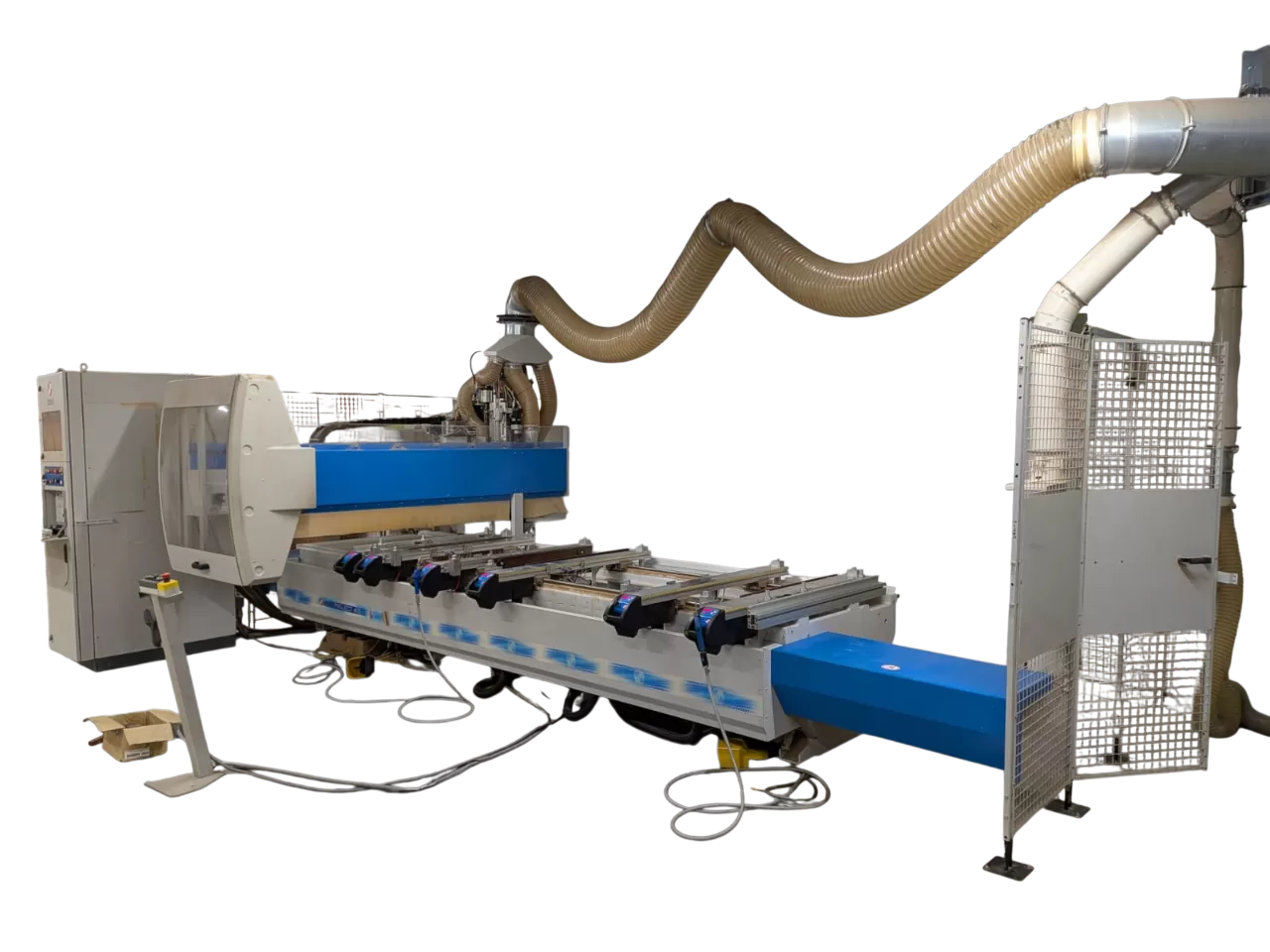

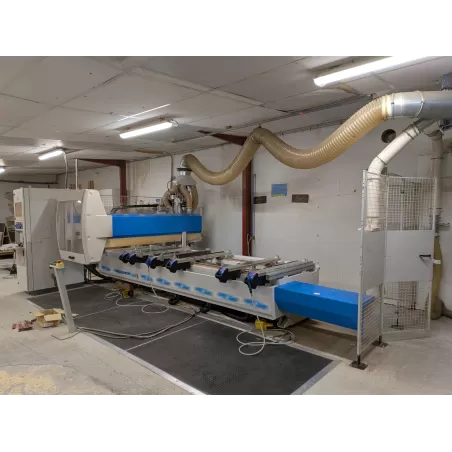

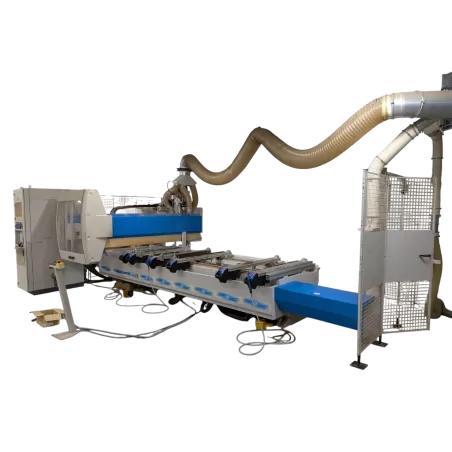

CENTRE DE FRAISAGE & PERCAGE 3 AXES
(Prédisposition pour 4ème axe qui est restituable aux soins du futur acquéreur)

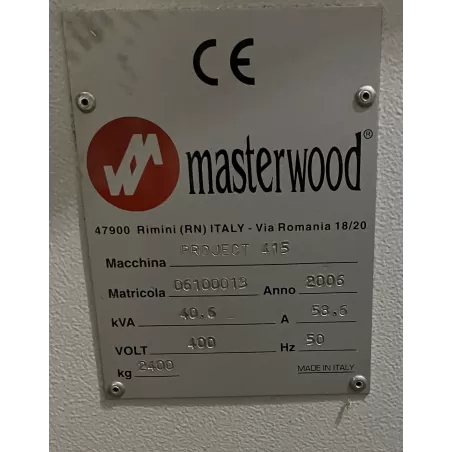

Marque : MASTERWOOD   Modèle : PROJECT 415V1
N° de série : 06100013     Année : 2006
(Machine proposée en l'état, électro-broche principale et palettes de pompe à vide changés récemment)

Machine permettant de fraiser et percer des panneaux mais aussi du bois massif de menuiserie

Disponible en stock

Lot proposé sans travaux de révisions, sans garantie

Prix HT départ magasin. Transport et prestations sur demande

Quantité

CAPACITÉS D'USINAGE :

- Course X (U) fraisage vertical : 3875mm, entre butées 3170 mm
- Course Y (V) de fraisage : 1390 mm entre butées, pour le perçage : 1201 mm
- Course Z(W) de fraisage 290 mm

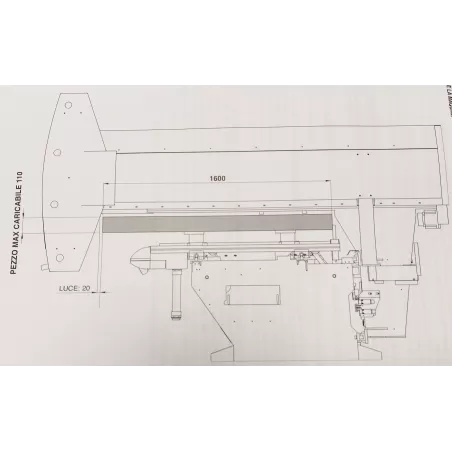

  Hauteur (épaisseur) max de la pièce à usiner, course utile : 110 mm

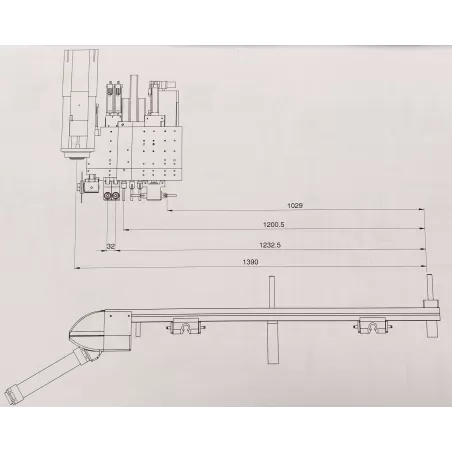

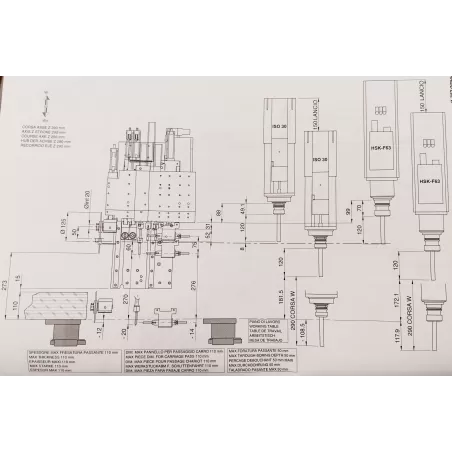

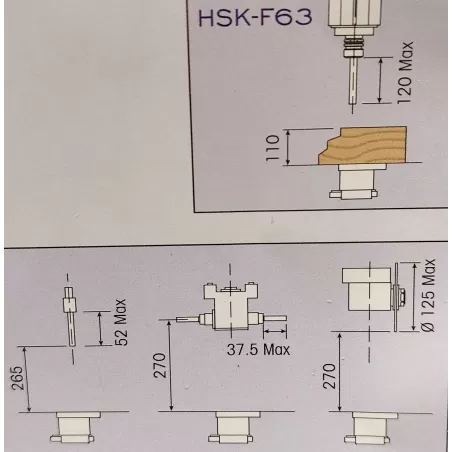

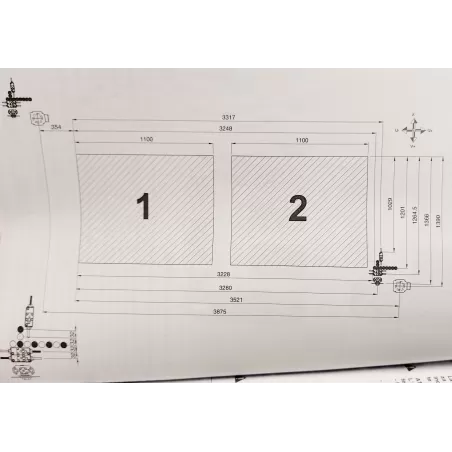

  Autres infos confère schéma des courses par agrégat
- Vitesses max de déplacement
   en axe X (U) : 60 m/min
   en axe Y (V) : 50 m/min
   en axe Z (W) : 20 m/min

COMPOSITION DE LA MACHINE :

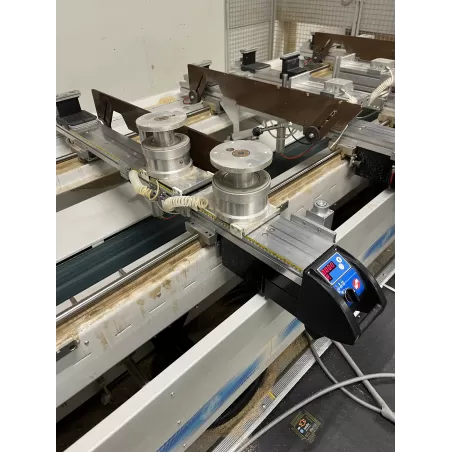

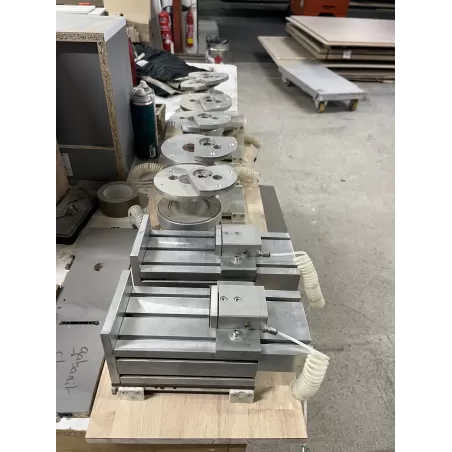

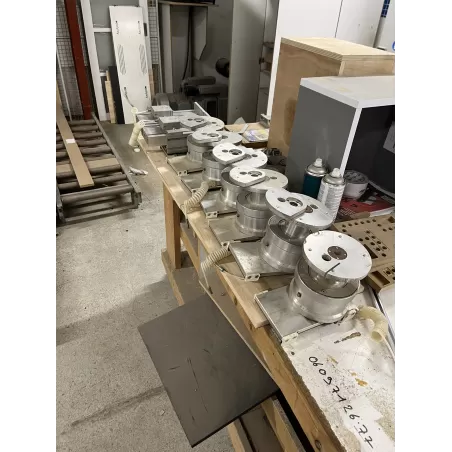

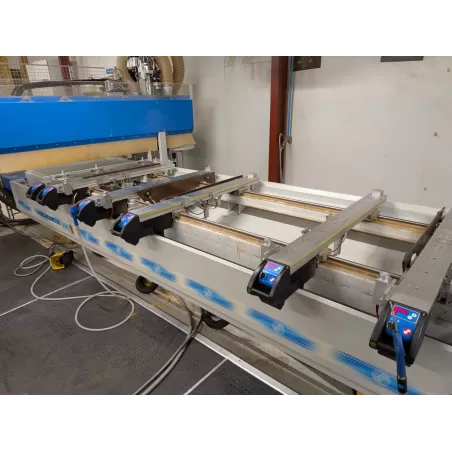

- Table de travail à 6 poutres support mobiles avec quelques ventouses et étaux pneumatiques
  2 raccord pneumatiques par poutre pour étaux capacité utile allant de 44 à 78 mm
  6 butées arrières
  6 butées intermédiaires
  3 butées latérales droites
  3 butées latérales gauches
  4 lames de soulèvement (aide au chargement/déchargement)
  Table divisée en 2 zones de travail

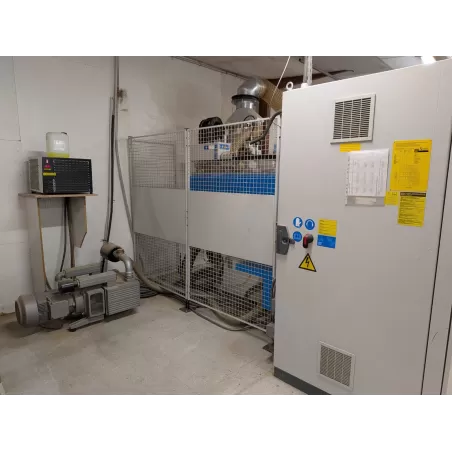

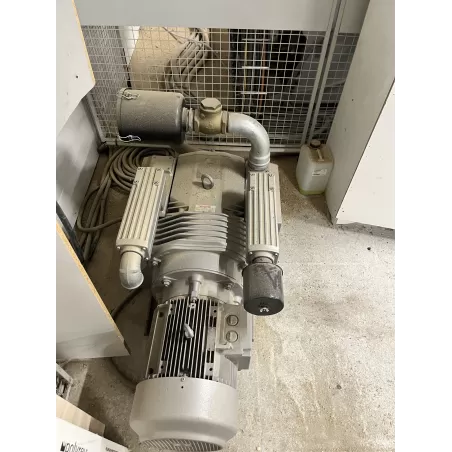

- Pompe à vide Becker VTLF 250m3/h 5,5 kW avec filtre à air

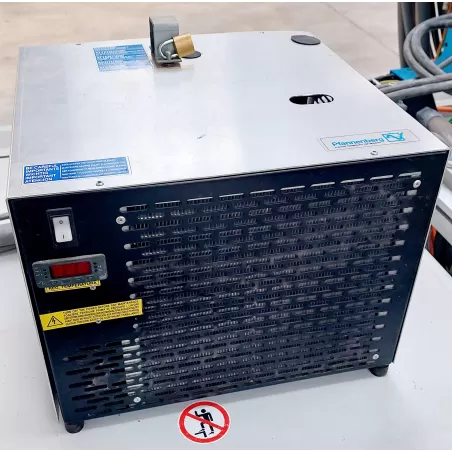

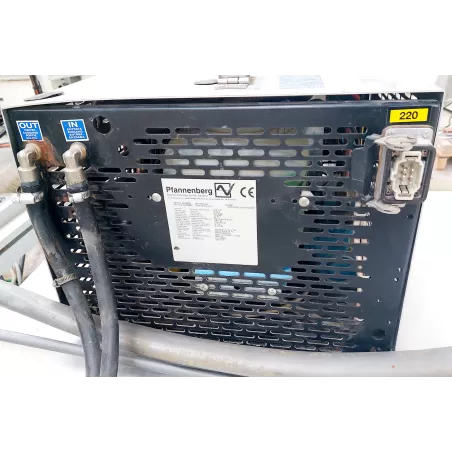

- Unité de refroidissement Pfannenberg 1,7kW
- Tapis d'évacuation des copeaux
Mouvements X par pignon er crémaillère, mouvements Y & Z par vis et douilles
  (guides linéaires de haute qualité de précision avec lubrification automatique)

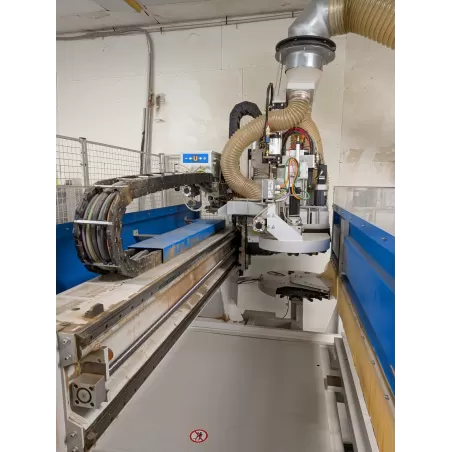

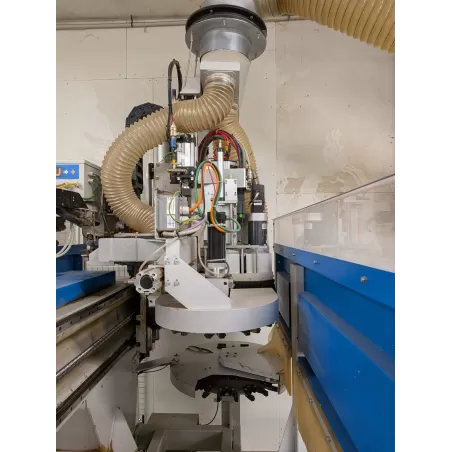

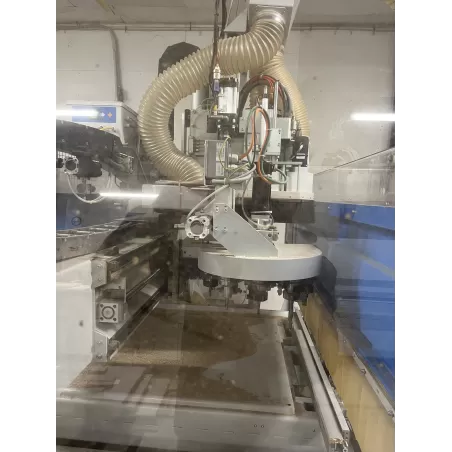

- Agrégats sur col de signe composés comme suit :

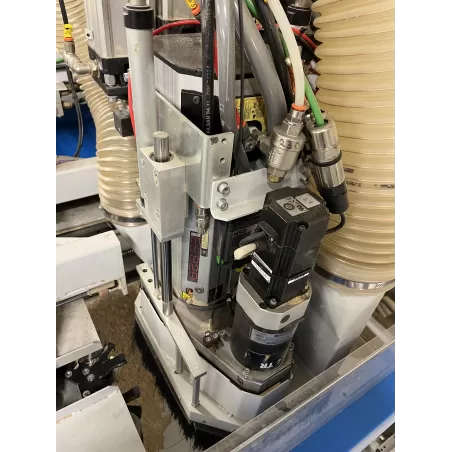

• Unité de fraisage/défonçage 12 kW HSD

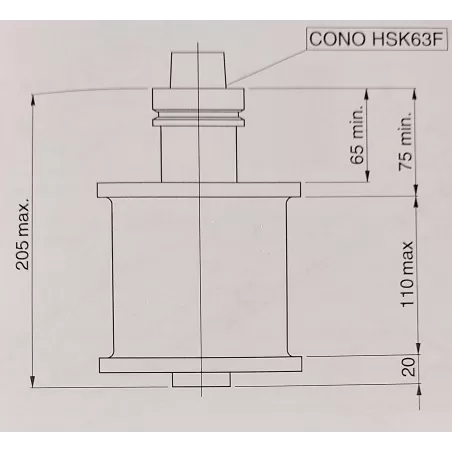

- Type de raccord porte outils : HSK 63 F
- Rotation variable 6000 - 24000 tr/min
  Géré par variateur

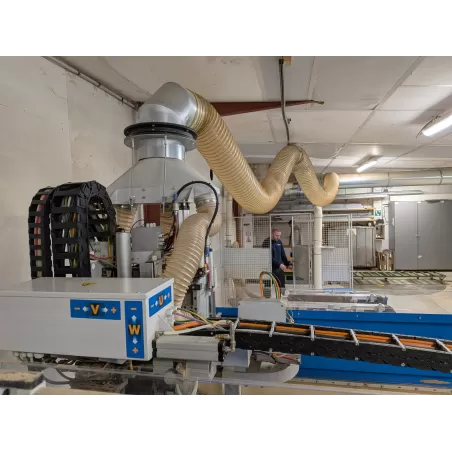

- Hotte d'aspiration sur le périmètre

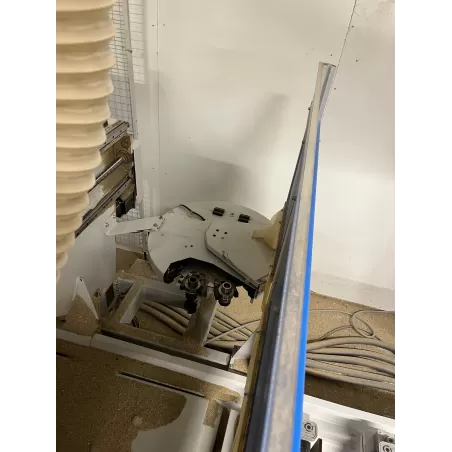

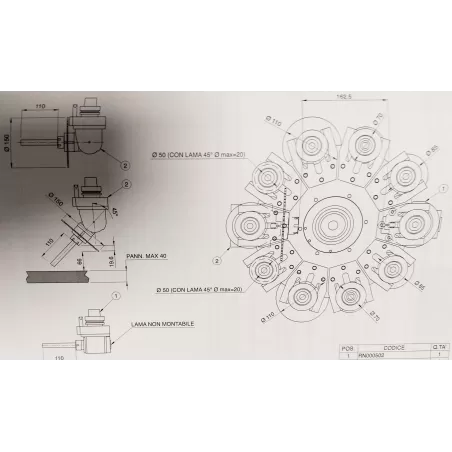

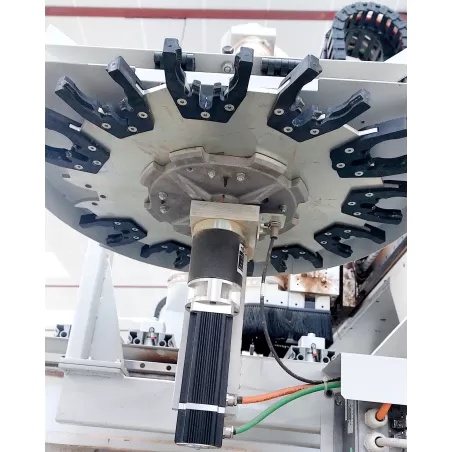

- Magasin embarqué d'outils 10 positions + magasin 12 positions

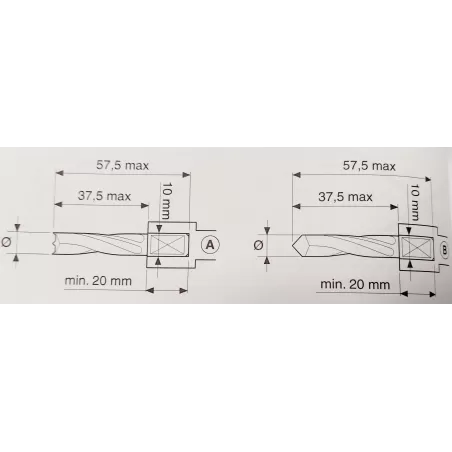

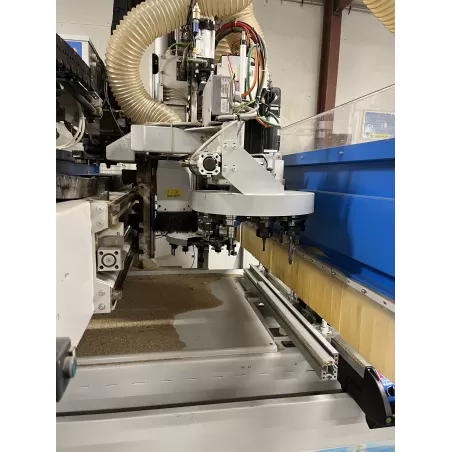

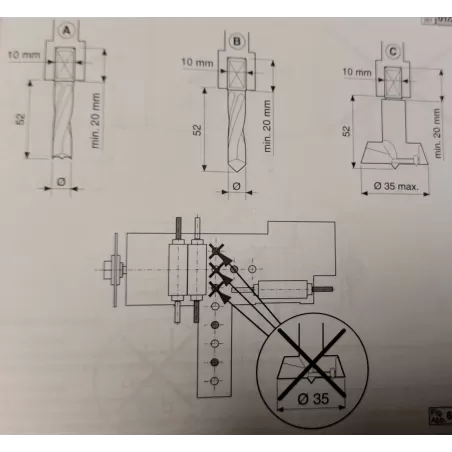

• Unité de perçage à 11 mandrins 1,7 kW
- Entraxe entre les mandrins 32mm
- Vitesse de rotation 4000 t/min
- 11 mandrins verticaux (8 dans le sens X, 3 dans le sens Y)
- 2+2 mandrins horizontaux en x
- 1+1 mandrins horizontaux en y

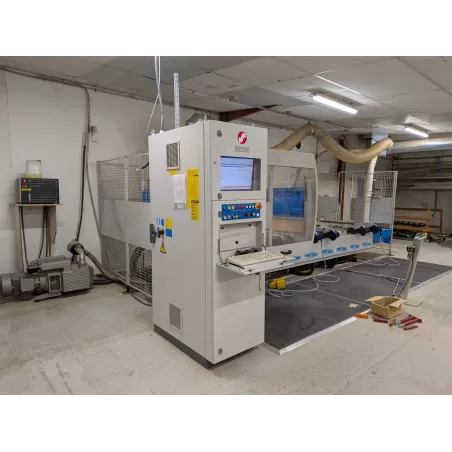

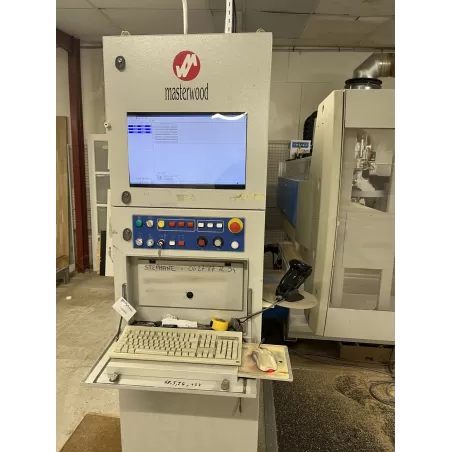

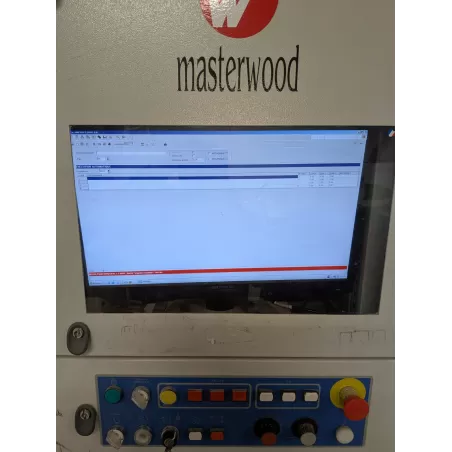

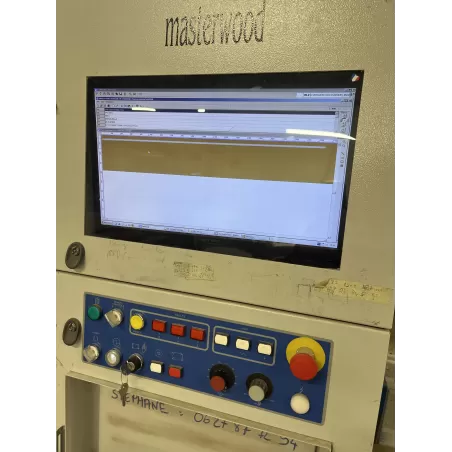

• Pupitre de commande
- PC Windows
- Carte réseau et connexion Ethernet
- Programmes (Software)
  Masterworks et manuel d'utilisation
  Conversion DXF et execution directe ISO, TLF, DXF
  zones pré-programmables
  Une télécommande

AUTRES CARACTERISTIQUES :
- Alimentation électrique globale 400v. 3Phases+N+T  50Hz
  IN nominale 58,6A  46.6 KVA
- Alimentation pneumatique 7/8 Bars
- Consommation moyenne 100Nl/min
Aspiration
  Bouches inférieure Ø120 mm, supérieure Ø250mm
  Préconisation débit 6500m3/h vitesse 20m/s

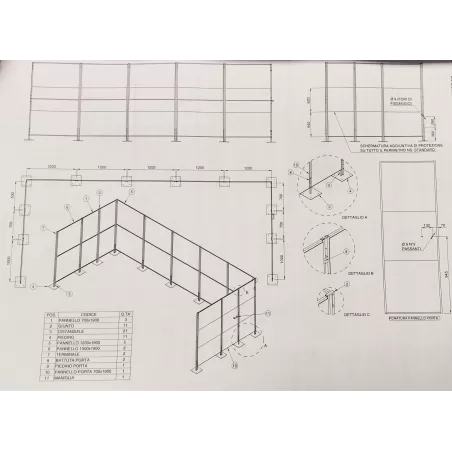

- Marquage normes CE, Zone de sécurité et grille de protection
  Sectionneur cadenassable, arrêts d'urgences

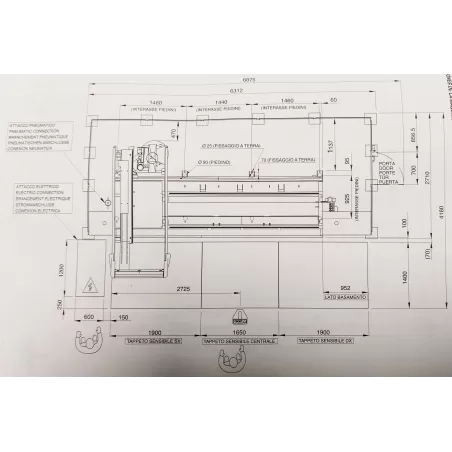

Encombrement en ordre de marche : confère schéma

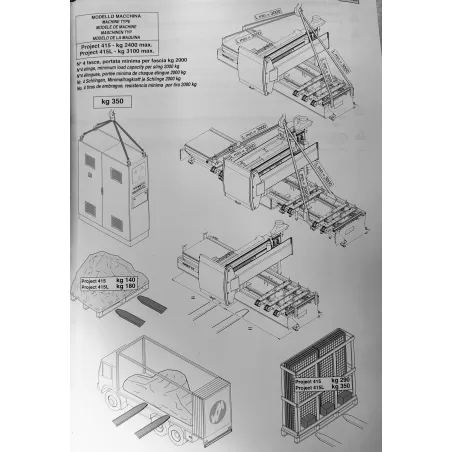

Encombrement pour le transport : à spécifier lors de la préparation du matériel
Poids total estimatif : 2400+350+350 kg

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.

Document d'origine, manuel, liste des pièces détachées, schémas électrique et pneumatique, clés de service, programmes et clés de licences
