Statut
vendu
référence interne
OCC0522285
Statut
vendu
Etat
Révisé / reconditionné et CE

Vous l'avez manqué !? Nous restons à votre écoute

Machine révisée sur commande. Mise en conformité (avec attestation) et Garantie 3 Mois

Prix HT départ magasin, Transport et prestations sur demande.

Quantité

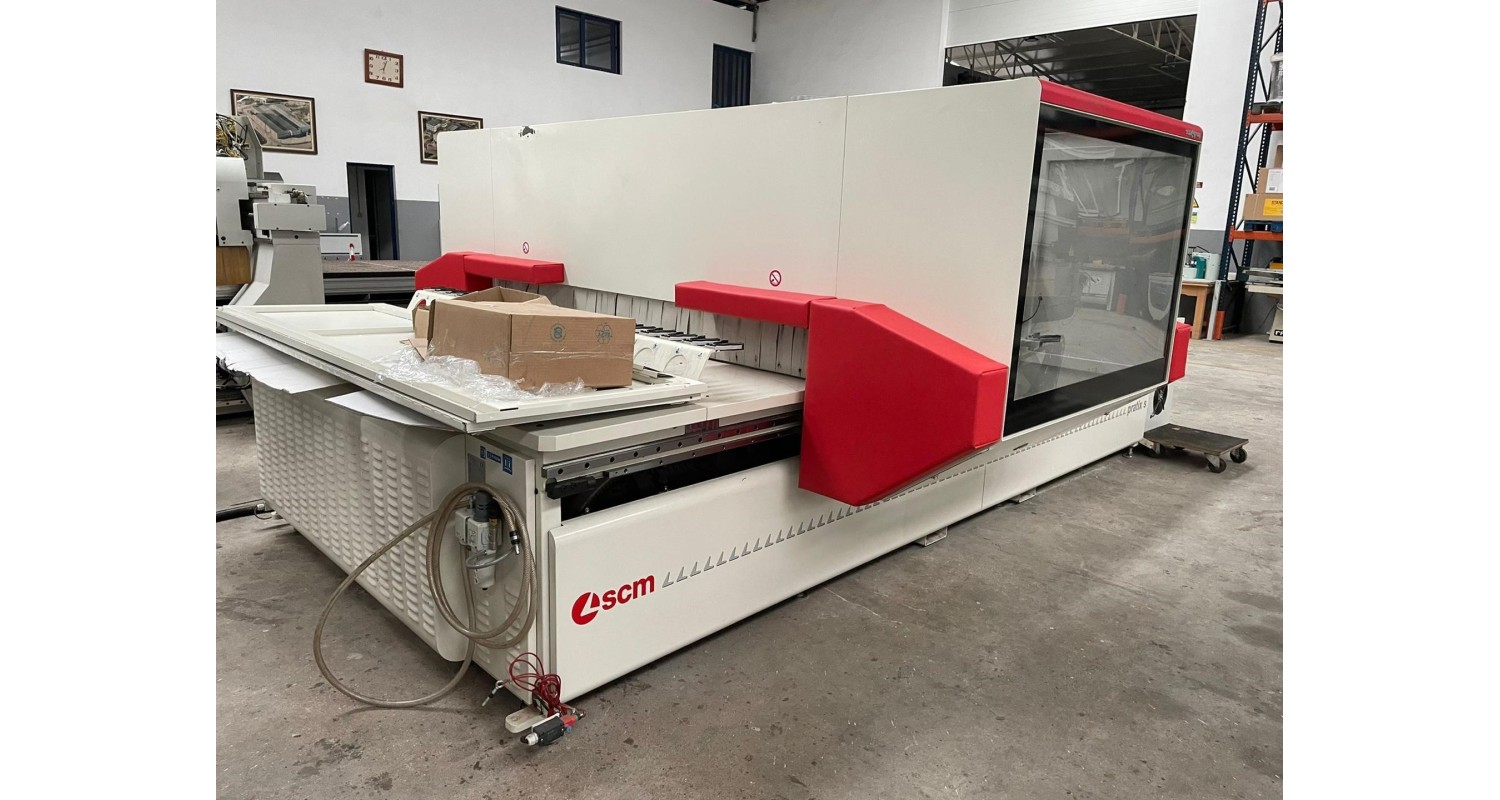

CENTRE DE  FRAISAGE - PERCAGE - RAINURAGE 3 AXES
Marque : SCM
Modèle : PRATIX S18
Type : S 22 C
Année : 2016
(Photos prises avant révision, essais fonctionnels & nettoyage)

Machine destiné à l'usinage de : bois massif, panneaux en aggloméré, panneaux de fibres et panneaux de contreplaqué.

CAPACITÉS D'USINAGE :
Fraisage - Perçage - rainurage/sciage
- Zone d'utile d'usinage :
  X : 3086 axe Y : 2155 mm Z : 150mm  (cf image)
Butées avant escamotables E et H, contrôlées par CN : comprenant 2 butées antérieures et 1 butée latérale à gauche pour champ E ; 2 butées antérieures et 1 butée latérale à droite pour champ H., total 6 butées
- Vitesses max de déplacement en axe X et Y : 25 m/min
  en axe Z : 15 m/min

COMPOSITION DE LA MACHINE
- Table à dépression haut débit en aluminium rainuré : 2250 x 3150 mm
- Unité de graissage centralisée des axes
• Unité de fraisage/défonçage 15 kW :
- Rotation Droite/Gauche : max 24000 tr/min
- Outils HSK 63
- Magasin d'outils latéral (dimensions cf photo) : 20 emplacements
- Magasin pick-up embarqué 1 position
  Entraxe entre emplacements : 110 mm (possibilité à 165 mm)
  Dimensions maxi des outils côte à côte : max Ø 160 mm, H 160 mm
  Palpeur d'outils : permet de mesurer avec précision la longueur de l'outil rendant son remplacement possible sans effectuer d'essais
• Unité de perçage F18L avec groupe scie-fraise intégrée 2,2kW :
- Entraxe entre les mandrins : 32 mm
- Vitesse de rotation programmable : 2500 à 8000 t/min
- 12 Mandrins indépendants verticaux (7 dans le sens X, 5 dans le sens Y)
  Course Pneumatique : 60 mm
- 6 Mandrins horizontaux (2+2 en direction X / 2 en direction Y)
  Course Pneumatique : 70 mm
- Raccord d'outils : trou Ø10mm + vis M8x6 12.9 UNI 5923 STEI
- Scie-fraise lame max Ø 125 mm
- Vitesse de rotation de la lame variable de 4000 à 10000 t/min
- Raccord d'outils : n°3 Vis M4x8 10.9 UNI 5933
• Pupitre sur potence avec PC de commande sous Windows 7
- Logiciel XYLOG maestro
- Connexion Ethernet RJ45
- Système de programmation et commande sur PC
- Panneaux opérateur portable HMI

CARACTERISTIQUE TECHNIQUES DE LA MACHINE :
- Machine normes CE avec zone de sécurité à barrière photoélectrique
Alimentation électrique globale : v.  3Ph.+N+T  50 Hz
- Puissance installée : 10 kVA IN 86 A
- Électrobroche : 13/15 kW (20 cv)
- Moteur de l'unité de perçage/rainurage : 2,2 kW
- 2 Pompes à dépression: 250 m3/h
- Alimentation pneumatique : 6,5 bars
  Conso moyenne 250 Nl/min, Max 400 Nl/min
- Aspiration : supérieure Ø 250 mm

Dimension en ordre de marche avec zone de sécurité : x x mm
Encombrement pour le transport : à spécifier lors de la préparation du matériel
Poids total estimatif : 3851 kgs

Machine fournie avec manuel d'utilisation complet machine et logiciel, pièces détachées et schémas électriques.
Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
