SYSTÈMES POUR CHARPENTE - OIKOS XS - SCM

Prix: Nous consulter

référence interne: OIKOSXS

Statut: sur demande

Etat: Matériel Neuf

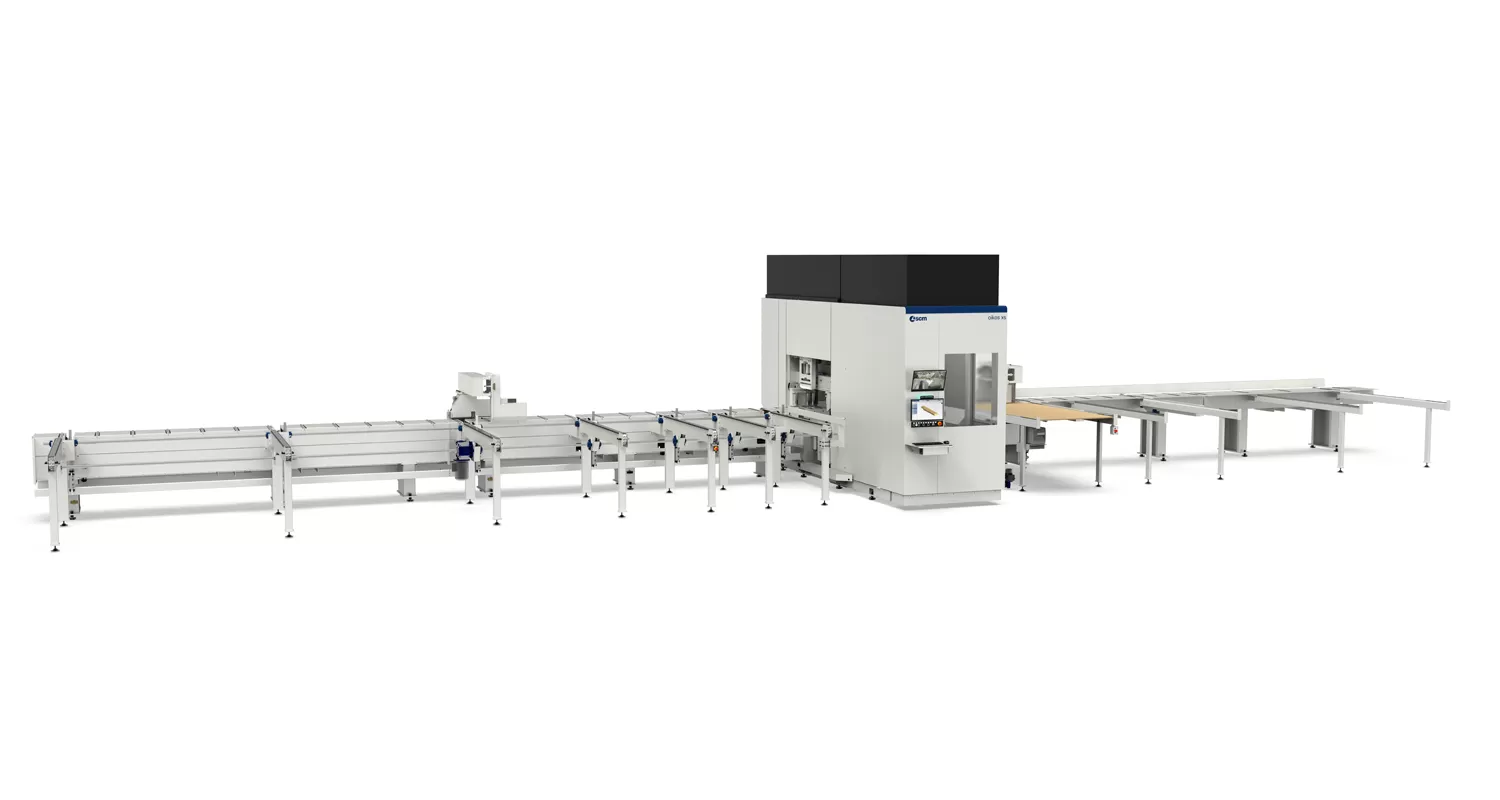

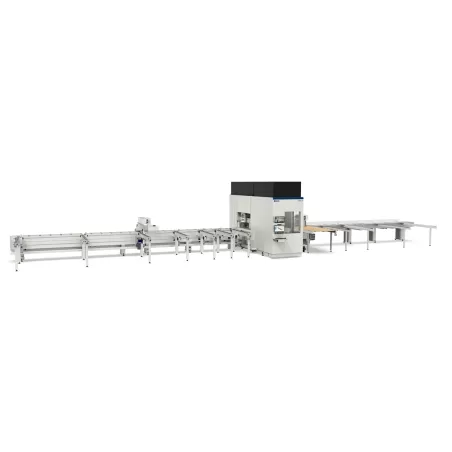

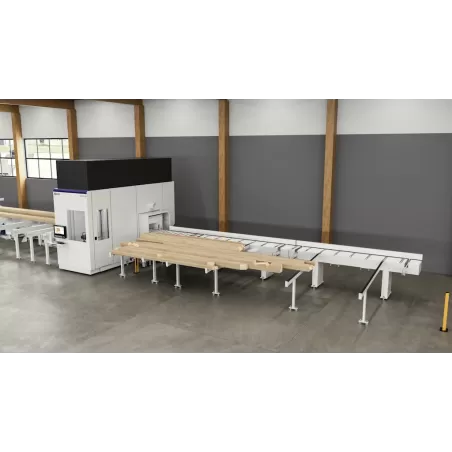

Oikos XS : le centre d’usinage 5 axes ultra-rapide et configurable, conçu pour les structures bois simples ou complexes.

Invitation à nous consulter (Prix, délais, options, conception sur mesure)

Description
Demande d'informations / devis

DESCRIPTION

Les centres d’usinage à CN oikos xs se distinguent par leur vitesse d’exécution élevée et par une configurabilité avancée. Conçus pour la production d’éléments structurels en lamellé-collé et en massif, ils sont particulièrement adaptés à l’usinage d’éléments simples, comme ceux pour les parois préfabriquées, mais aussi à l’usinage de structures plus complexes, comme celles pour les éléments de toits.

AVANTAGES

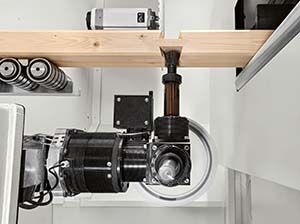

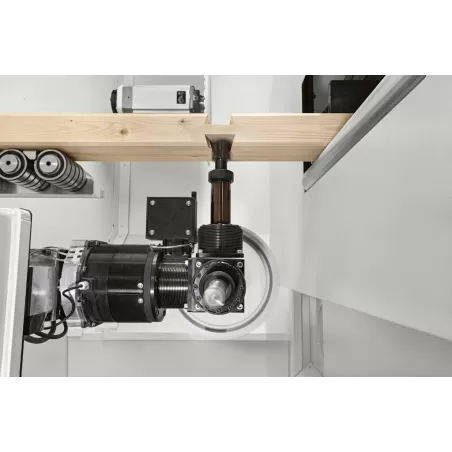

VASTE CONFIGURABILITÉ

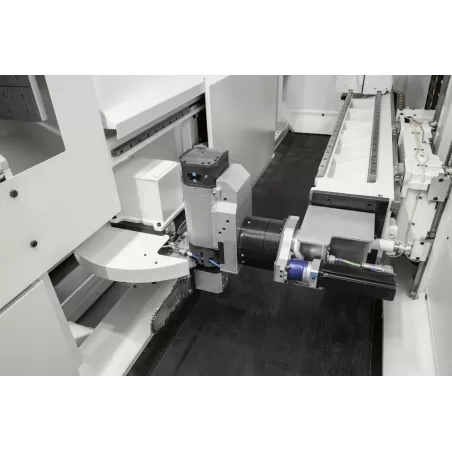

Le centre d’usinage peut être configuré avec différents groupes opérateurs, dont les mouvements combinés permettent de réduire au minimum les temps improductifs dus au repositionnement des axes. Les principaux groupes opérateurs disponibles sont le groupe Flex-5 et le groupe Revolver, tous deux à 5 axes et adaptés à une vaste gamme d’applications.

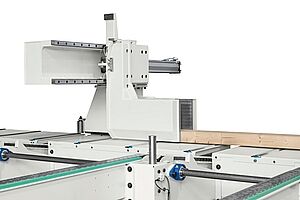

RAPIDITÉ D’EXÉCUTION

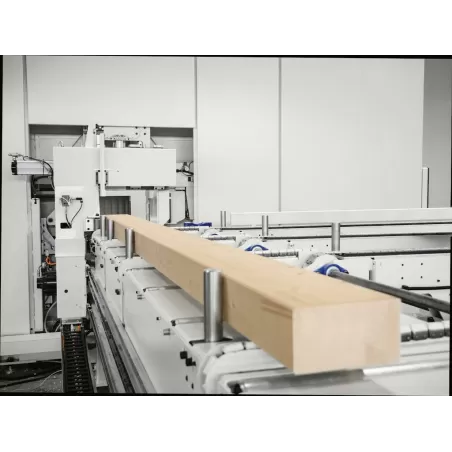

La structure a été conçue spécifiquement pour permettre une vitesse d’avance de la pièce jusqu’à 3 m/sec. La présence du groupe revolver permet d’avoir toujours des outils prêts à l’utilisation, grâce à la disposition stratégique du groupe. Le revolver est en mesure de modifier la vitesse de rotation pour chaque outil, en assurant une utilisation optimale et, par conséquent, une plus grande durée de vie, garantissant ainsi une qualité de finition élevée.

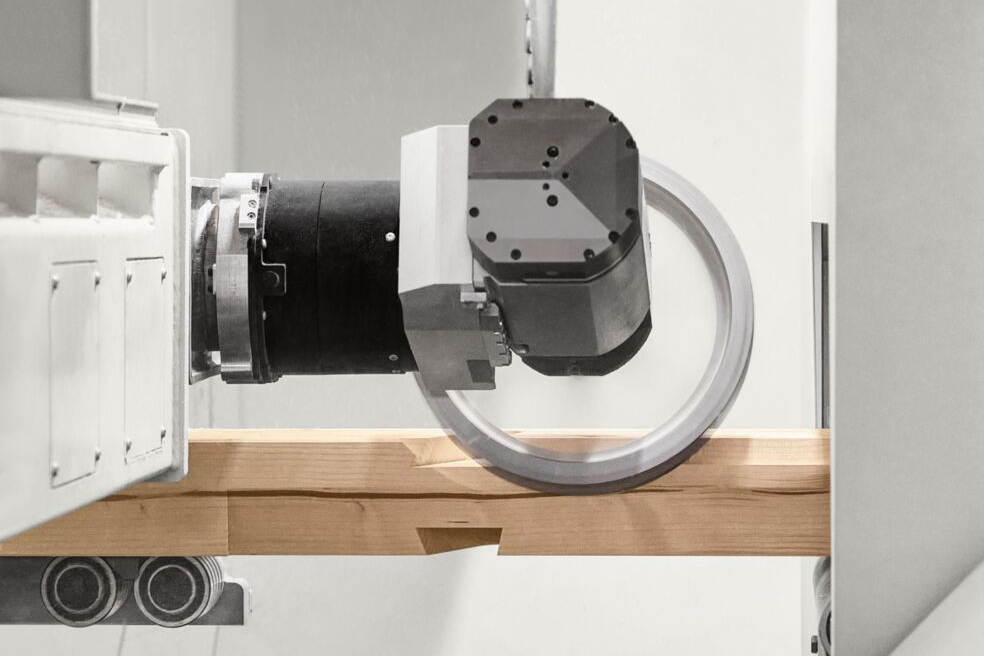

COUVERTURE DES SIX FACES

Des usinages garantis sur les six faces de la pièce, indépendamment du groupe opérateur principal qui est utilisé. Le groupe à 5 axes Flex-5, équipé d’un magasin d’outils automatique compatible avec des outils et des agrégats, offre une grande flexibilité opérationnelle, permettant de faire face à des projets complexes qui nécessitent des usinages sur les six faces de la pièce.

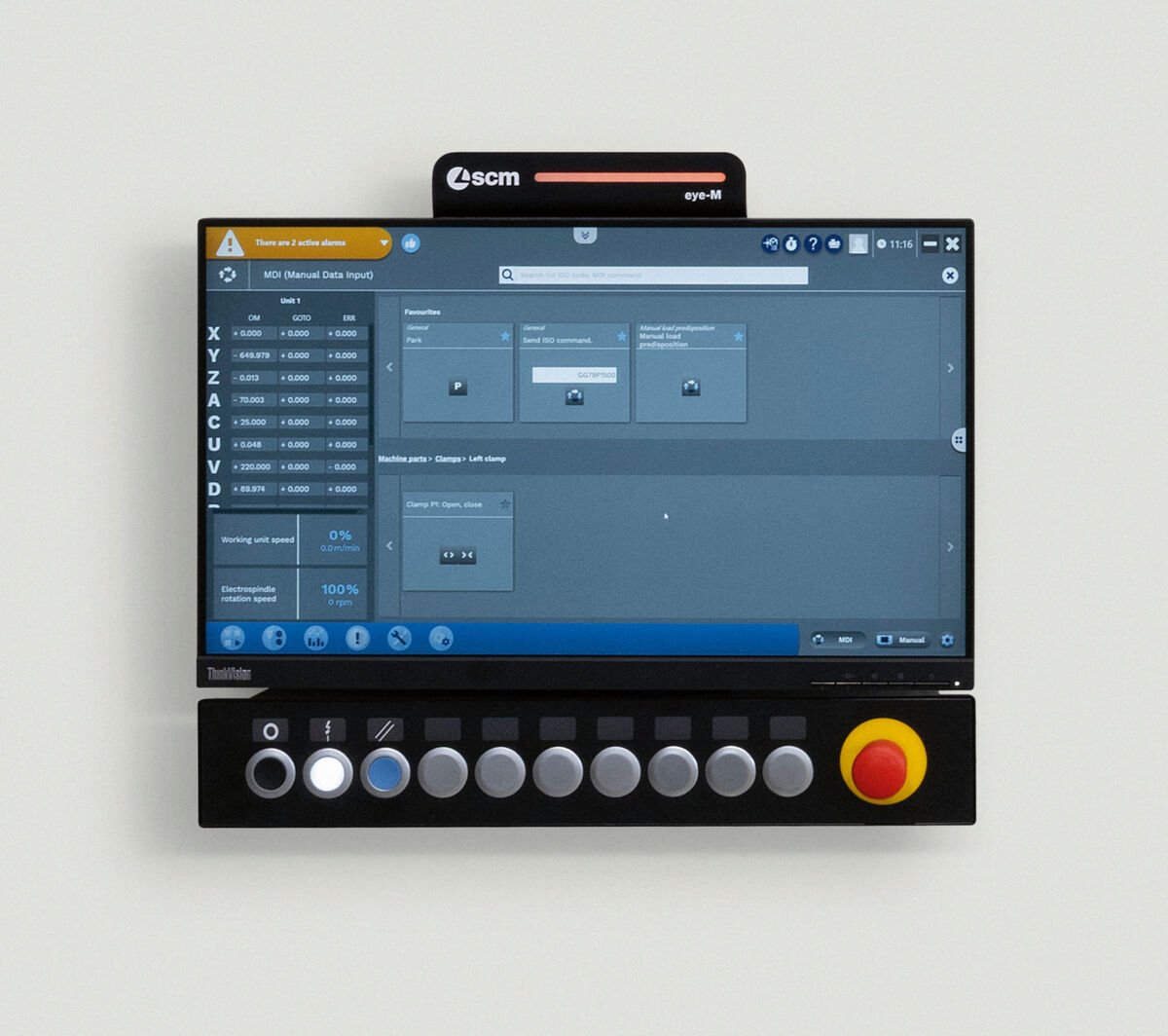

LOGICIEL DE NOUVELLE GÉNÉRATION

Maestro lab beam&wall est le logiciel de programmation de SCM, compatible avec les logiciels CAD les plus utilisés dans la construction en bois. Intégré à l’interface HMI Maestro active beam&wall, il permet de programmer aussi bien depuis un PC que directement sur la machine, augmentant ainsi la flexibilité et la productivité. La machine est également équipée de Maestro connect, une application IoT pour la surveillance en temps réel des performances.

DONNÉES TECHNIQUES

		oikos xs 450	oikos xs 650
Caractéristiques des éléments à usiner
Longueur max.	m	6 - 10 - 13,5 - 16	6 - 10 - 13,5 - 16
Longueur min.	mm	1300	1300
Section max.	mm	450 x 240	650 x 310
Section min.	mm	40 x 20	40 x 20
Poids max. (pour le chargement automatique)	kg	800	1500
Groupes opérateurs

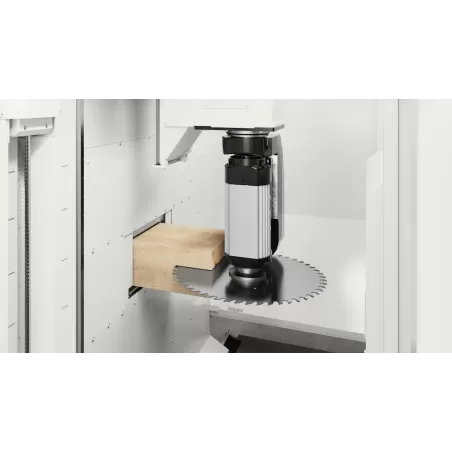

Groupe lame 10,6 kW (S1)	-	oui	oui
Groupe Flex-5 12,8 kW (S1)	-	non	oui
Groupe Revolver 10 kW (S1)	-	oui	oui
Groupe de fraisage vertical 8,8 kW (S1)	-	oui	oui
Groupe de perçage vertical 1,5 kW (S1)	-	oui	oui
Groupe de perçage horizontal 1,5 kW (S1)	-	oui	oui
Groupe de mortaisage horizontal 2,2 kW (S1)	-	oui	oui
