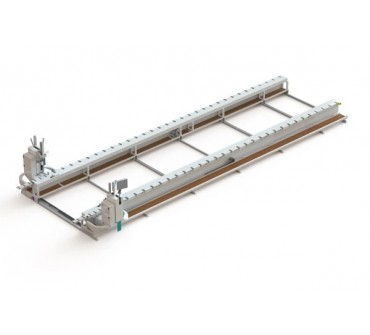

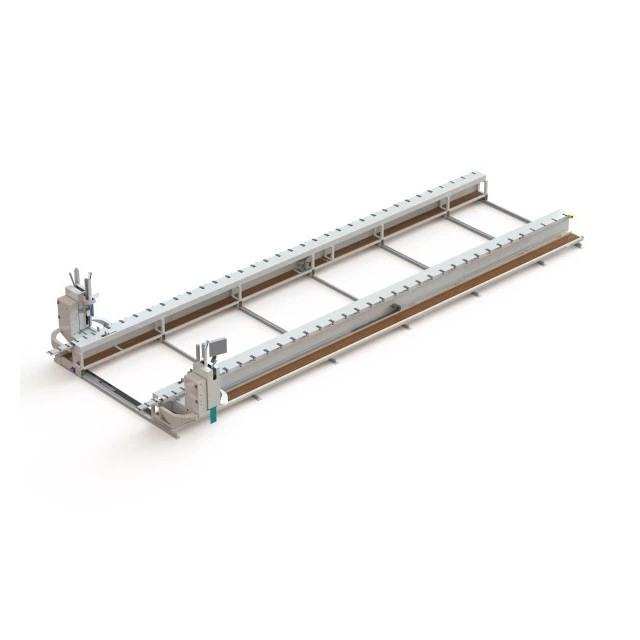

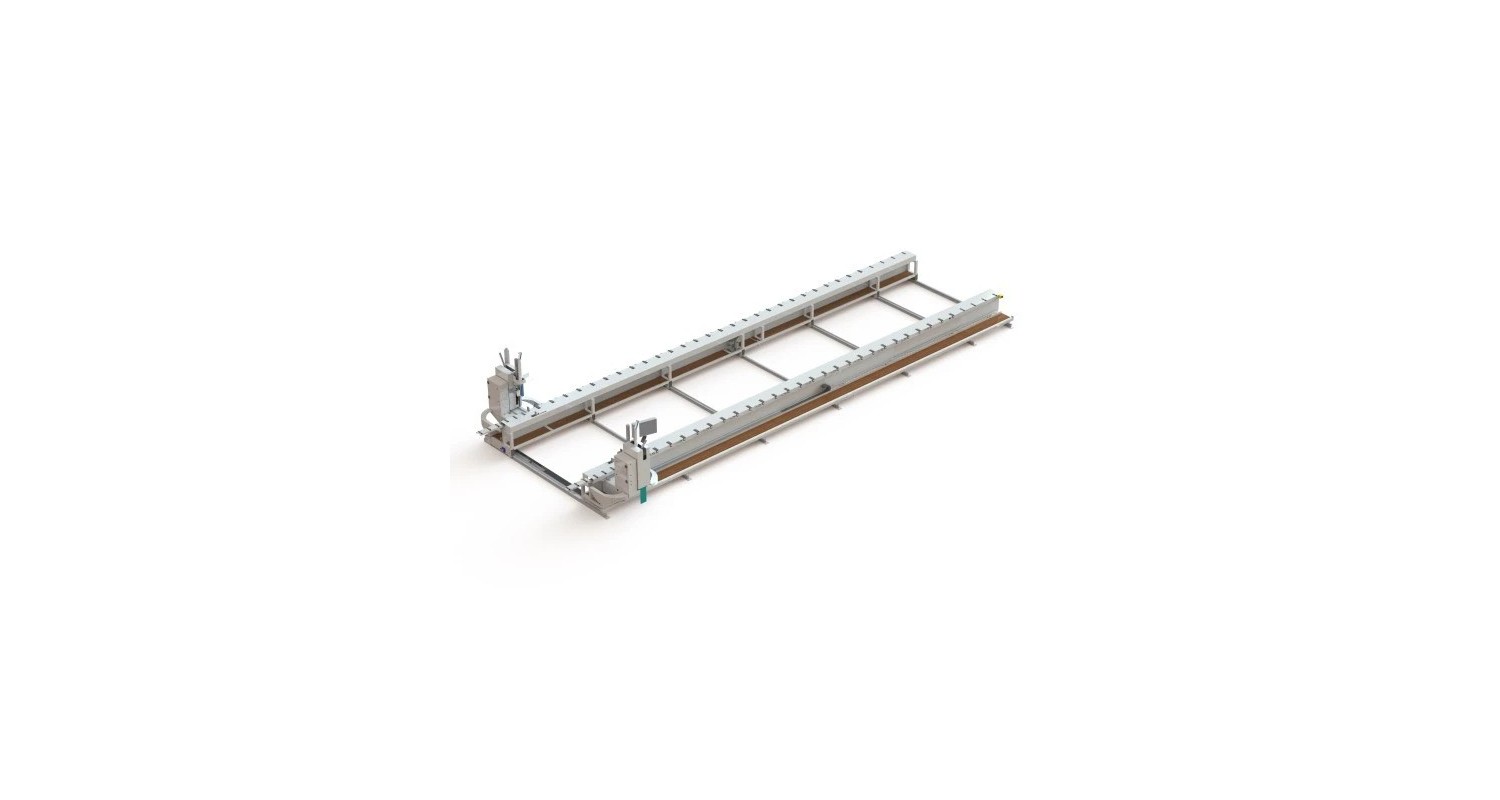

Station d'assemblage automatique à ossature bois - X-Frame H&M
Fonctions clés

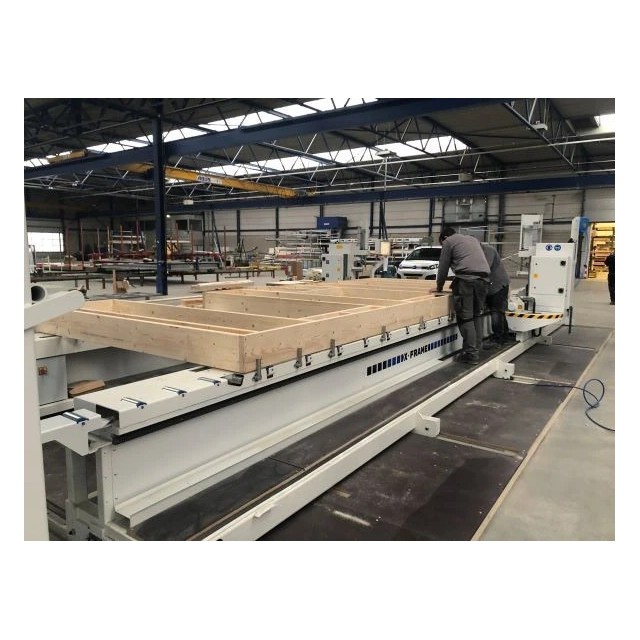

- Gauchage & maintien du panneau en position carrée à l’aide de blocs pneumatiques.

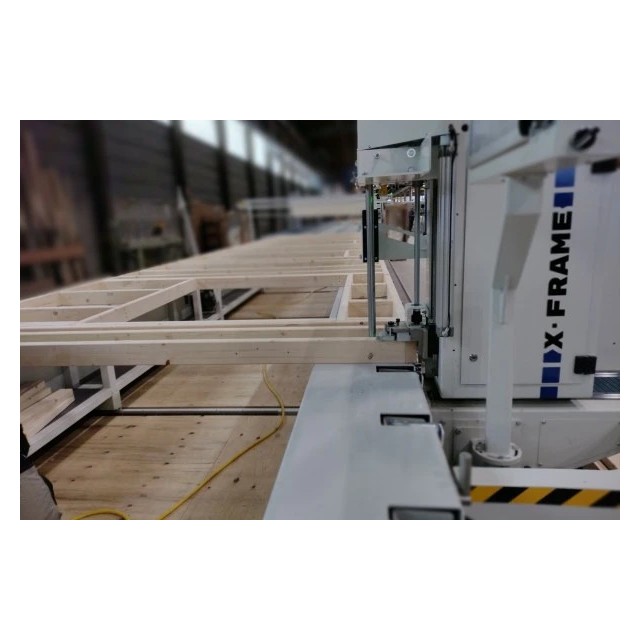

- Bras de positionnement automatique pour les montants et composants, en séquence pas à pas.
- Clouage automatique CNC : pilotage de l'emplacement et du nombre de clous.

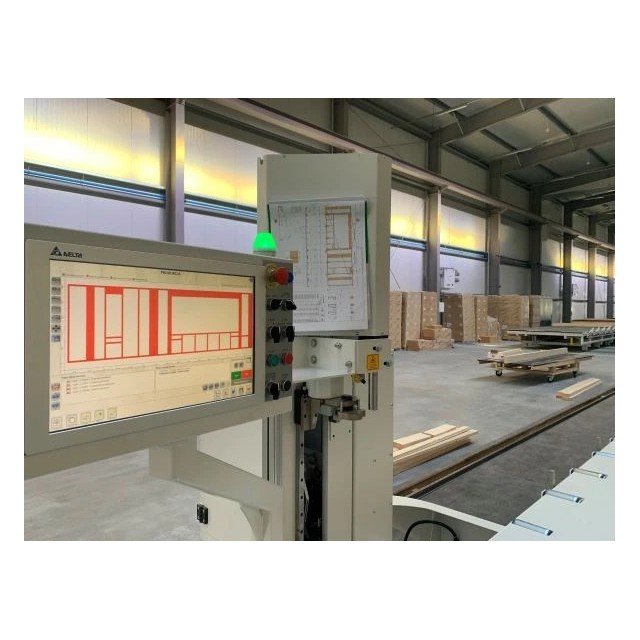

- Interface écran PC 17” tactile avec visualisation CAO interactive (zoom, pan) ; suppression de la majorité des saisies manuelles
- Override manuel possible pour gérer les cas particuliers (bois tordu, sous‑cadres complexes).
| Caractéristique | Valeur standard | Gamme optionnelle |
|---|---|---|
| Hauteur minimum panneau | 1 300 mm (4,3 pi) | – |
| Hauteur max standard | 4 m (13 pi) | Jusqu’à 6 m (20 pi) |
| Longueur standard | 6 m (20 pi) | Jusqu’à 13 m (43 pi) |
| Épaisseur max | 350 mm | Jusqu’à 500 mm |
| Largeur des tables | 400 mm | – |
| Hauteur de travail | 825 mm | – |
Options disponibles
- Extension de longueur (au-delà de 6 m),
- Chariot pour montants (non cumulable avec alimentation panneaux),
- Laser d’alignement des montants,
- Scies jumelées pour production multi‑panneaux
Avantages principaux
Un seul opérateur suffit grâce à l’automatisation et au maintien optimisé.
Réduction des erreurs de plan et des temps de cycle.
Flexibilité : interventions manuelles rapides en cas de besoin.
Conçue pour les ateliers de préfabrication HSB cherchant à augmenter leur cadence sans passer à une ligne complète.

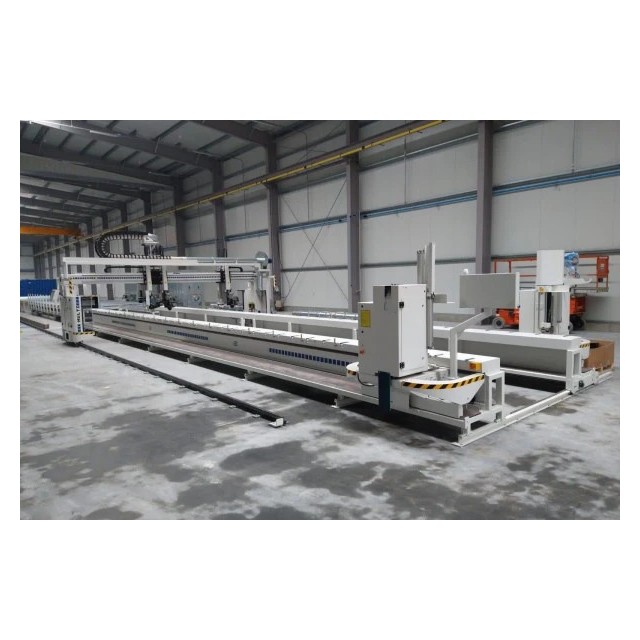

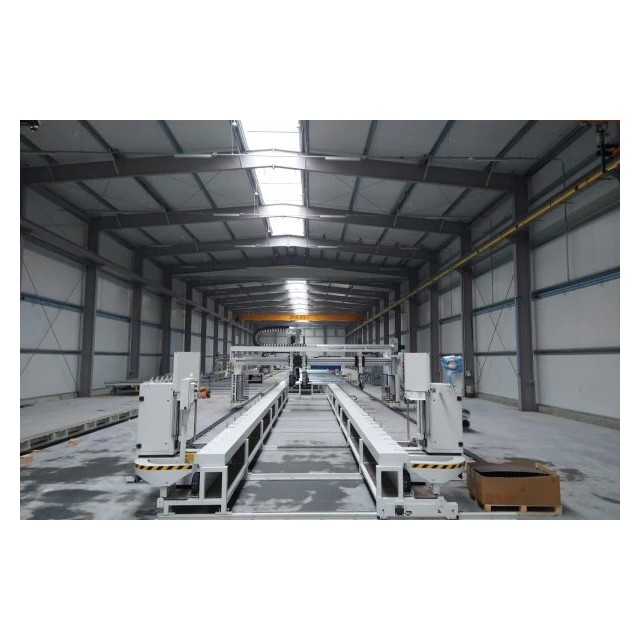

La X‑Frame est une station automatique pour cadrage et clouage de panneaux préfabriqués à ossature bois. Elle assure l’alignement, le maintien, puis le clouage précis des montants et sous-ensembles grâce à un contrôle CNC intégré, ce qui la rend adaptée aux ateliers de production en mode semi-industriel
