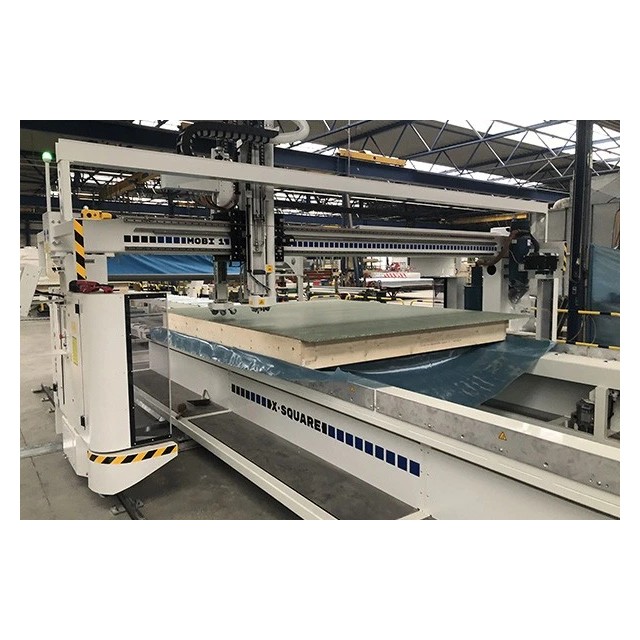

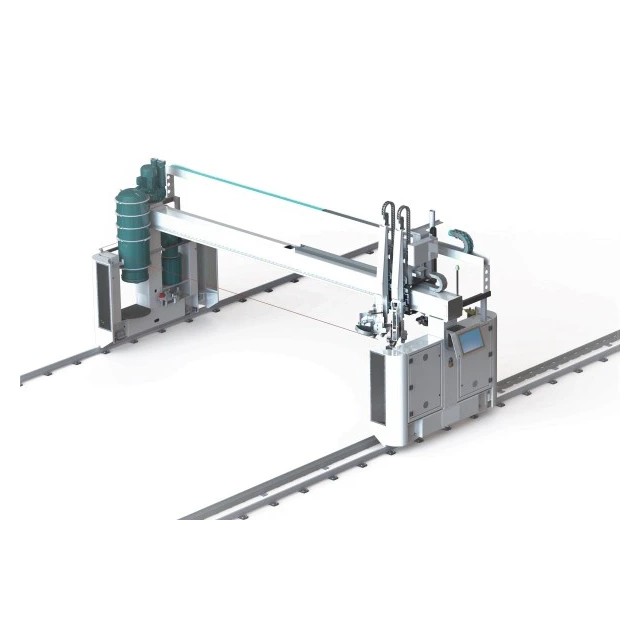

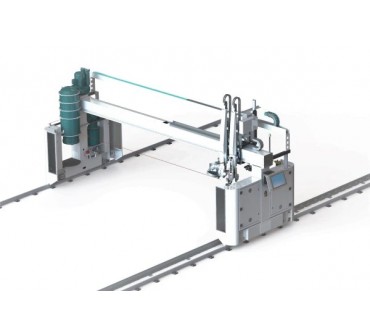

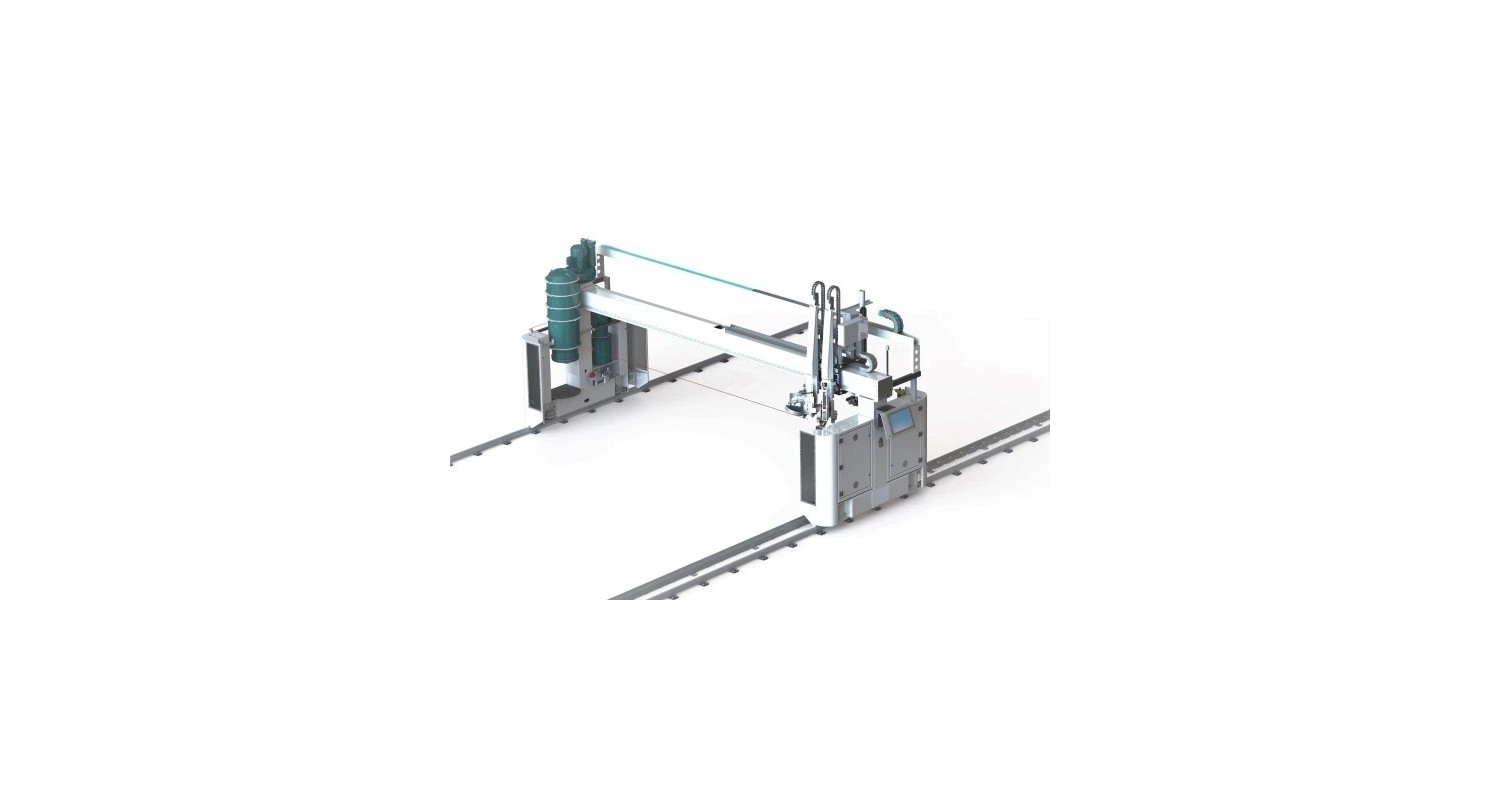

Pont automatisé pour panneaux à ossature bois - X- multi - H&M
Fonctions principales

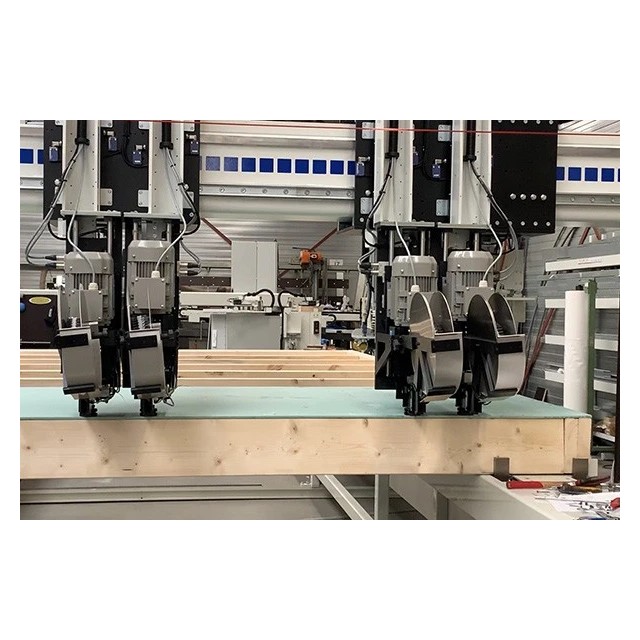

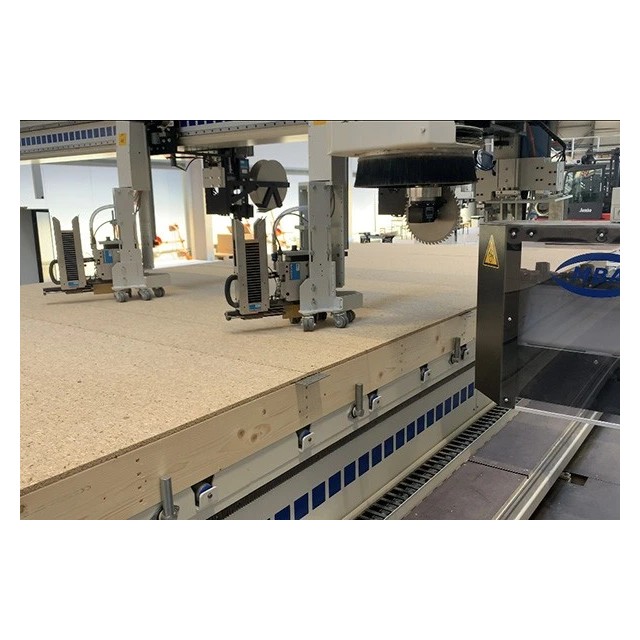

- Clouage/agrafe automatique (membranes, liteaux, panneaux)
- Fraisage et perçage CNC pour ouvertures, points techniques
- Application automatique de pare-pluie ou de film isolant
- Interface tactile (17") avec visualisation du panneau en temps réel
- Intégration CAO/FAO (Sema, Dietrich’s, HsbCAD)
Caractéristiques techniques
| Caractéristique | Valeur standard | Option |
|---|---|---|
| Hauteur min. panneau | 1 300 mm | – |
| Hauteur max. panneau | 3,5 m | Jusqu’à 5 m |
| Longueur max. panneau | 6 m | Jusqu’à 13 m |
| Épaisseur max. panneau | 300 mm | Jusqu’à 500 mm |
| Hauteur de travail | 825 mm | – |
| Type de structure | Ossature bois | Ossature acier (version spécifique) |
| Contrôle CNC | Inclus, avec écran tactile | – |
| Guidage logiciel | CAO (Sema, Dietrich’s, etc.) | – |
| Blocs d’angle | Pneumatiques, rétractables | – |
| Système de serrage | Pneumatique, escamotable | – |
| Nombre d’opérateurs requis | 1 seul opérateur | – |
Options disponibles
- Version pour ossature acier (visseuse spéciale)
- Extension de la table jusqu’à 13 mètres
- Extension de hauteur de panneau jusqu’à 5 mètres
- Ajout d’outils spécifiques (scie, encolleuse, rouleau de membrane…)
- Laser de guidage pour le positionnement des montants
Avantages clés
- Automatise plusieurs étapes sur un seul poste
- Réduction du temps d’assemblage
- Répétabilité et qualité constante
- Économie de main-d'œuvre
- Évolutivité : compatible avec des lignes plus larges (X‑Combi, X‑Frame, etc.)

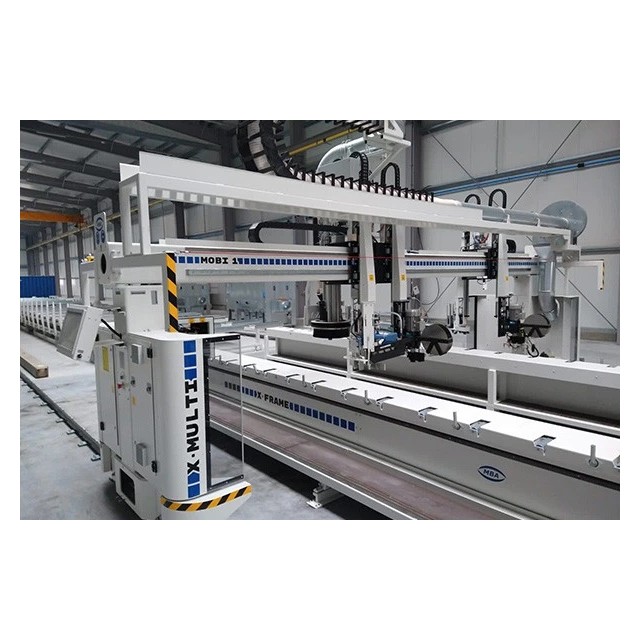

La X‑Multi est un pont CNC automatique conçu pour le clouage, agrafage, fraisage, perçage et application de membranes sur des panneaux muraux en ossature bois (et acier en option). Elle assure un traitement complet en une seule passe, avec positionnement précis via plan CAO.
