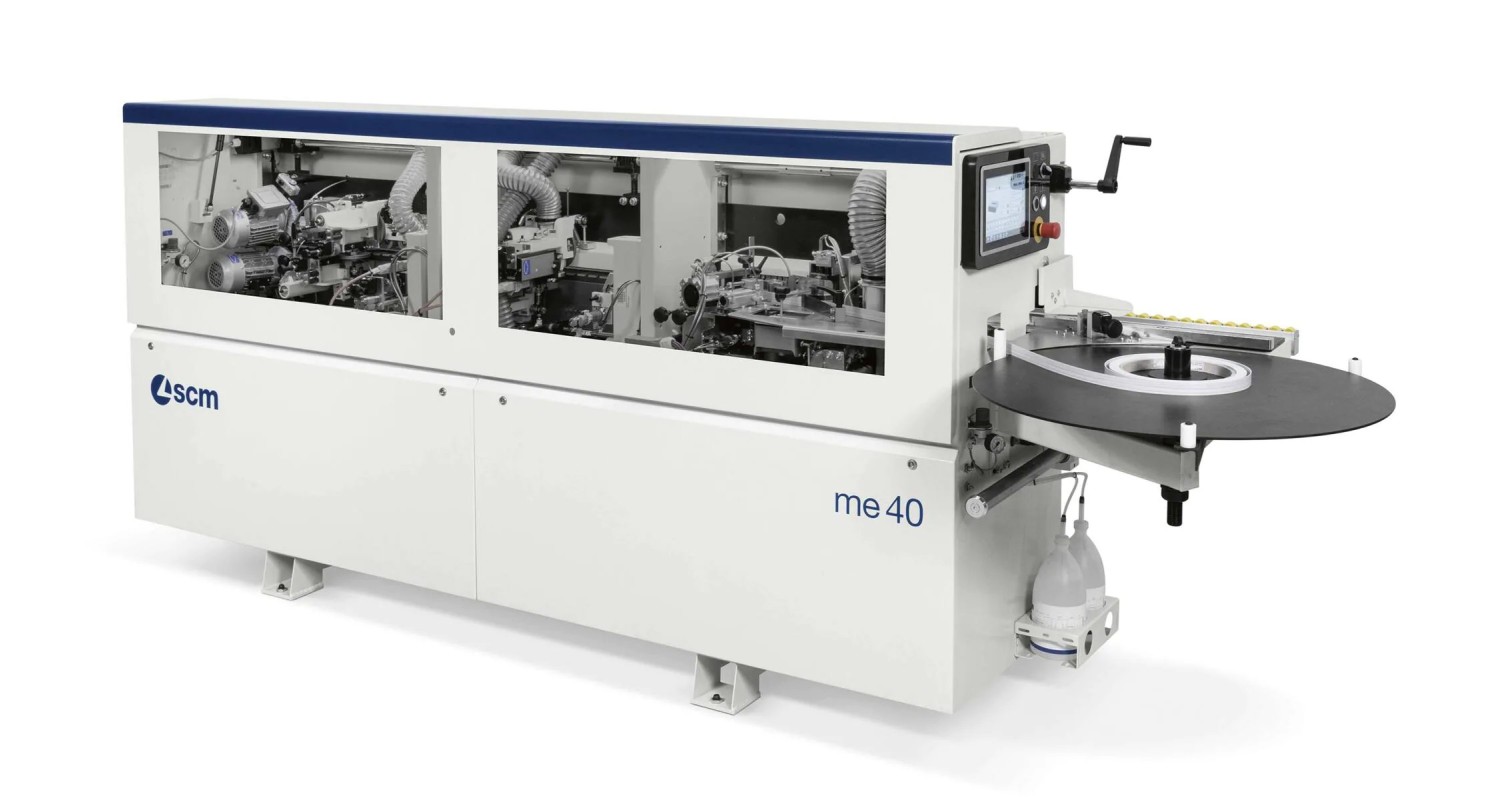

Plaqueuse de chants automatique - MINIMAX ME 40 - Version 2022

Plaqueuse de chants à haute productivité et hautes performances me 40, encore améliorée par rapport à la version précédente, avec la nouvelle unité de profilage qui permet d'obtenir des produits avec finition de haute qualité, sans autre traitement, pour un gain de temps considérable et une plus grande facilité de travail. Elle est considérée comme l'une des plus faciles à accessoiriser dans sa gamme technologique, avec un excellent rapport qualité/prix. Cette plaqueuse de chants augmente la productivité avec la piste d'entraînement du panneau qui avance à une vitesse de 9 m/min et garantit une haute qualité grâce à la possibilité de travailler avec de la colle polyuréthane, de réaliser des rainures, tout en restant extrêmement facile à utiliser.

Haute productivité :

Avancement du panneau de 9m/min. avec entraînement par chenille pour une productivité accrue. Le monitorage de la position du panneau avec encodeur assure le contrôle total du cycle d’usinage.

Console “eye-S” Compact :

Gestion optimale de la machine grâce au nouveau panneau de commande à écran tactile de 10” avec l’interface opérateur Maestro active edge où toutes les fonctions de la machine sont représentées de manière graphique.

Des finitions irréprochables :

Nouvelle unité de profilage à structure rigide pour une qualité de travail unique dans son segment. Son prix particulièrement abordable en fait la plaqueuse de chants avec unité de profilage la plus compétitive sur le marché !

Une idée géniale :

Le groupe de coupe en bout-rayon, en option, permet d’effectuer un rayon des angles du panneau plaqué sans que l’opérateur ne doive prévoir des ajustements manuels après le plaquage : une idée géniale pour un produit fini de haute qualité.

Caractéristiques :

• Dimensions de la table d'usinage : 3465 x 710 mm
• Hauteur de la table d'usinage : 875 mm
• Epaisseur des chants en rouleau : 0,4 ÷ 3 mm
• Epaisseur des chants en bandes : jusqu'à 5 mm
• Hauteur panneau mini. ÷ maxi. : 8 ÷ 50 mm
• Longueur/ largeur mini. panneaux avec chant en rouleau : 190/110 mm
• Longueur mini.panneau coupé dans la partie antérieure : 120 mm
• Vitesse d'avancement :9 m/min
• Puissance moteur entraîneur (S1) : 0,55 kw
• Pression implantation pneumatique : 6,5 bar
• Ø hotte d'aspiration (bac à colle) : 80 mm
• Ø n.2 hottes d'aspiration (groupe d'affleurage) : 60 mm
• Ø n.2 hottes d'aspiration (groupe rectificateur ME 40T) : 80 mm
• Température d'usinage : 20°C ÷ 190°C



Groupe rectificateur (ME 40T)

• Puissance moteur (S1) : 2.2 kw
• Vitesse de rotation fraises : 9.000 tr/min
• 2 fraises en diamant : Ø 80 mm H=56 Z2
• Prise de bois : 0 ÷ 2 mm

Groupe rectificateur + groupe arrondisseur (ME 40TR)

Surface optimale pour l’encollage du chant grâce à 2 outils à rotation inversée et intervention temporisée qui, avec l’enlèvement, corrige les imperfections du panneau causées par la découpe et les manutentions. De plus la ME 40TR effectue l’arrondissage des chants minces et épais jusqu’à 3 mm, pour une finition parfaite du panneau.

• Puissance moteur (S1) : 0.35 kw
• Vitesse de rotation fraises : 12.000 tr/min
• fraise en diamant : Ø 58 mm Z4

Groupe bac à colle

• Puissance moteur (S1) : 0,25 kw
• Capacité colle : ~0,8 kg



Groupe coupe en bout

• Puissance moteur (S1) : 0,19 kw
• Lame de coupe en bout : Ø 125 mm Z20
• Vitesse de rotation lame : 12.000 tr/min



Groupe affleurage

• Puissance moteur supérieur et inférieur (S1) : 2 x 0.35 kw
• Fraises en widia : Ø 55.3 mm Z3
• Vitesse de rotation fraises : 12.000 tr/min
• Copieurs verticaux / horizontaux : rotatif / rotatif



Options

• Groupe racleur de chants
• Groupe brosses
• Chargeur automatique pour les chants en bandes jusqu'à 5 mm
• Kit fraises pour affleurages R=3mm au lieu de R=2 mm
