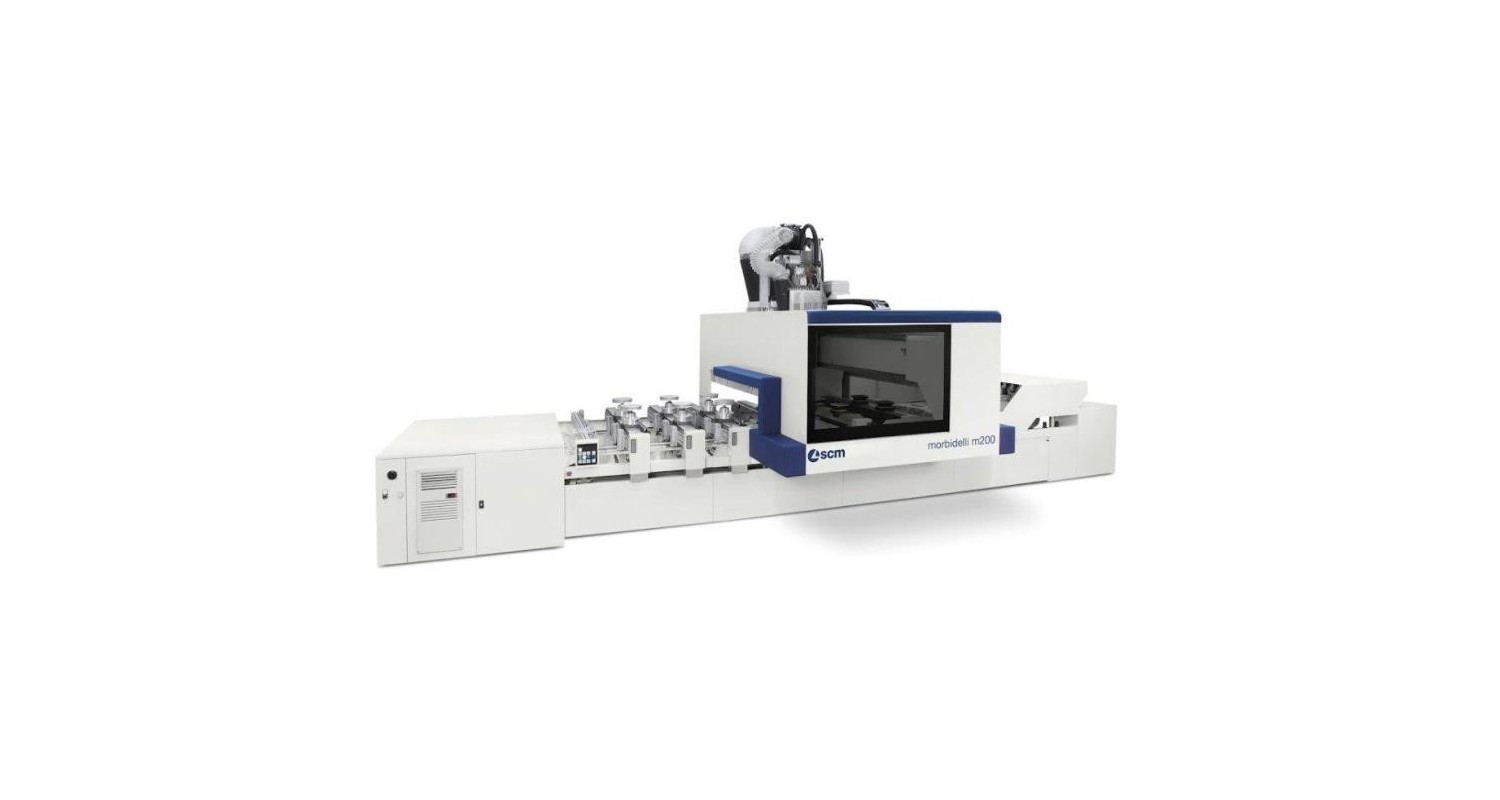

Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200

  • Exclusivité web
Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
search
  • Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
  • Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
  • Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
  • Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
  • Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M200
Prix

Nous consulter

référence interne
MORBIDELLI M200
Statut
sur demande
Etat
Matériel Neuf
Puissance électrique (kW)
de 9,5(13) à 15(20,5) kW (cv)
Zone utile d'usinage axe X*
3110 - 3710 - 5510 mm
Zone utile d'usinage axe Y (3 axes)**
1620 mm
Passage pièce Y
1900 mm
Vitesse vectorielle axes X-Y « Pro-Space »
56 m/min
Vitesse vectorielle axes X-Y « Pro-Speed »
78 m/min

Centre d'usinage hautement modulaire en mesure de résoudre tous les problèmes d'usinage du bois et des matériaux spéciaux.
Quelques clics pour créer et réaliser des pièces de n'importe quelle forme, grâce à la suite logicielle Maestro qui gère la machine.


Invitation à nous consulter (Prix, délais, options, conception sur mesure)

Quantité

Documentation M 200

Caractéristiques :

AXES

Zone utile d'usinage axe X*

3110 - 3710 - 5510 mm

Zone utile d'usinage axe Y (3 axes)**

1620 mm

Passage pièce Y

1900 mm

Passage pièce Z

250 mm

Longueur pièce à pendulaire***

1400 - 1700 - 2600 mm

Vitesse vectorielle axes X-Y « Pro-Space »

56 m/min

Vitesse vectorielle axes X-Y « Pro-Speed »

78 m/min

PLAN DE TRAVAIL

N. barres

de 6 à 12

N. butées standard pour barre – position

2 – arrière et centrale

Longueur utile barres mobiles

1600 mm

TETE DE PERÇAGE

Mandrins verticaux

N. de 13 à 21 – 8.000 tr/min

Mandrins horizontaux

N. de 10 à 12 – 8.000 tr/min

Lame intégrée en X

Ø 125 mm – 10.000 tr/min

Puissance moteur

2,2 kW (3 cv)

ÉLECTROMANDRIN

Puissance moteur (S6)

de 9,5(13) à 15(20,5) kW (cv)

Vitesse maxi.

24000 tr/min

INSTALLATION

Puissance installée

23÷28,5 KVA

Consommation air comprimé

450 NL/min

Consommation air aspiré

4500 m³/h

Vitesse d'air aspiré

25 m/sec

Diamètre hotte d'aspiration

250 mm

* X = distance intérieure entre les butées;

** Y = avec tous les outils; avec version JQX le Y augmente de 60mm; avec version KT/KS le Y augmente de 100mm;

*** avec mandrins horizontaux sur tête de perçage et fraises verticales, sans butées centrales

Outillage et consommables disponibles sur keloutils.com

Vidéo de présentation du centre d'usinage à commande numérique MORBIDELLI M 200 SCM
