Caractéristiques :
AXES |
||||
Zone utile d'usinage axe X* |
3110 - 3710 - 5510 mm |
|||
Zone utile d'usinage axe Y (3 axes)** |
1320 mm |
1620 mm |
||
Passage pièce Y |
1600 mm |
1900 mm |
||
Passage pièce Z |
180 mm |
|||
Longueur pièce à pendulaire*** |
1400 - 1700 - 2600 mm |
|||
Vitesse vectorielle axes X-Y « Pro-Space » |
56 m/min |
|||
Vitesse vectorielle axes X-Y « Pro-Speed » |
78 m/min |
|||
PLAN DE TRAVAIL |
||||
N. barres |
de 6 à 12 |
|||
N. butées standard pour barre – position |
N°2 – arrière et centrale |
|||
Longueur utile barres mobiles |
1300 mm |
1600 mm |
||
TETE DE PERÇAGE |
||||
Mandrins verticaux |
N. de 13 à 21 – 8.000 tr/min |
|||
Mandrins horizontaux |
N. de 10 à 12 – 8.000 tr/min |
|||
Lame intégrée en X |
Ø 125 mm – 10.000 tr/min |
|||
Puissance moteur |
2,2 kW (3 cv) |
|||
ÉLECTROMANDRIN |
||||
Puissance moteur (S6) |
de 9,5(13) à 15(20,5) kW (cv) |
|||
Vitesse maxi. |
24000 tr/min |
|||
INSTALLATION |
||||
Puissance installée |
23÷28,5 KVA |
|||
Consommation air comprimé |
450 NL/min |
|||
Consommation air aspiré |
4500 m³/h |
|||
Vitesse d'air aspiré |
25 m/sec |
|||
Diamètre hotte d'aspiration |
250 mm |
* X = distance intérieure entre les butées;
** Y = avec tous les outils; avec version JQX le Y augmente de 60mm; avec version KT/KS le Y augmente de 100mm;
*** avec mandrins horizontaux sur tête de perçage et fraises verticales, sans butées centrales
Outillage et consommables disponibles sur keloutils.com
Vidéo de présentation du centre d'usinage à commande numérique MORBIDELLI M 100 SCM
MORBIDELLI M100
Scm
Neuf
Centre d'usinage hautement modulaire en mesure de résoudre tous les problèmes d'usinage du bois et des matériaux spéciaux.
Quelques clics pour créer et réaliser des pièces de n'importe quelle forme, grâce à la suite logicielle Maestro qui gère la machine.
Sur demande
Partagez ce produit à vos contacts

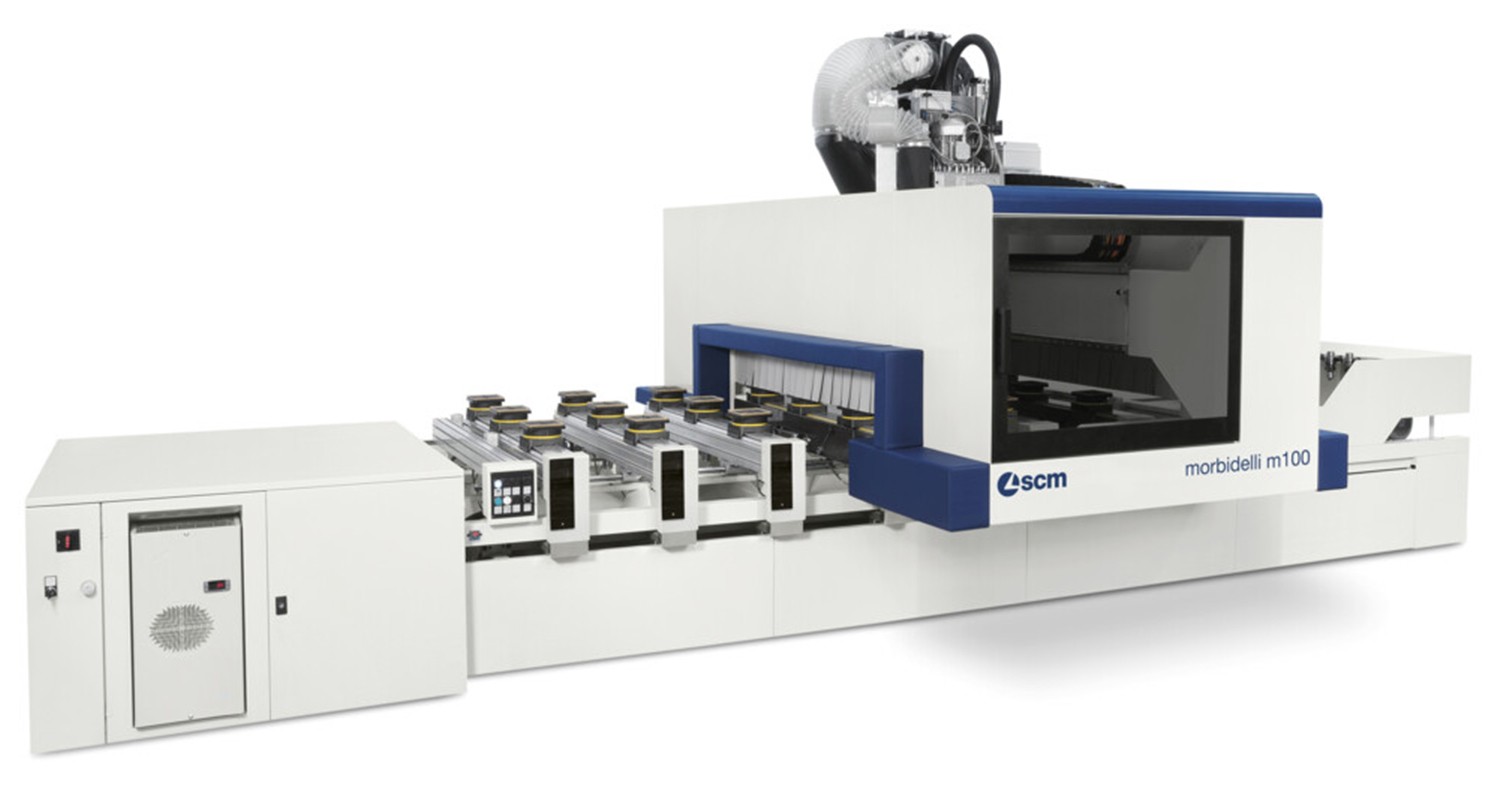

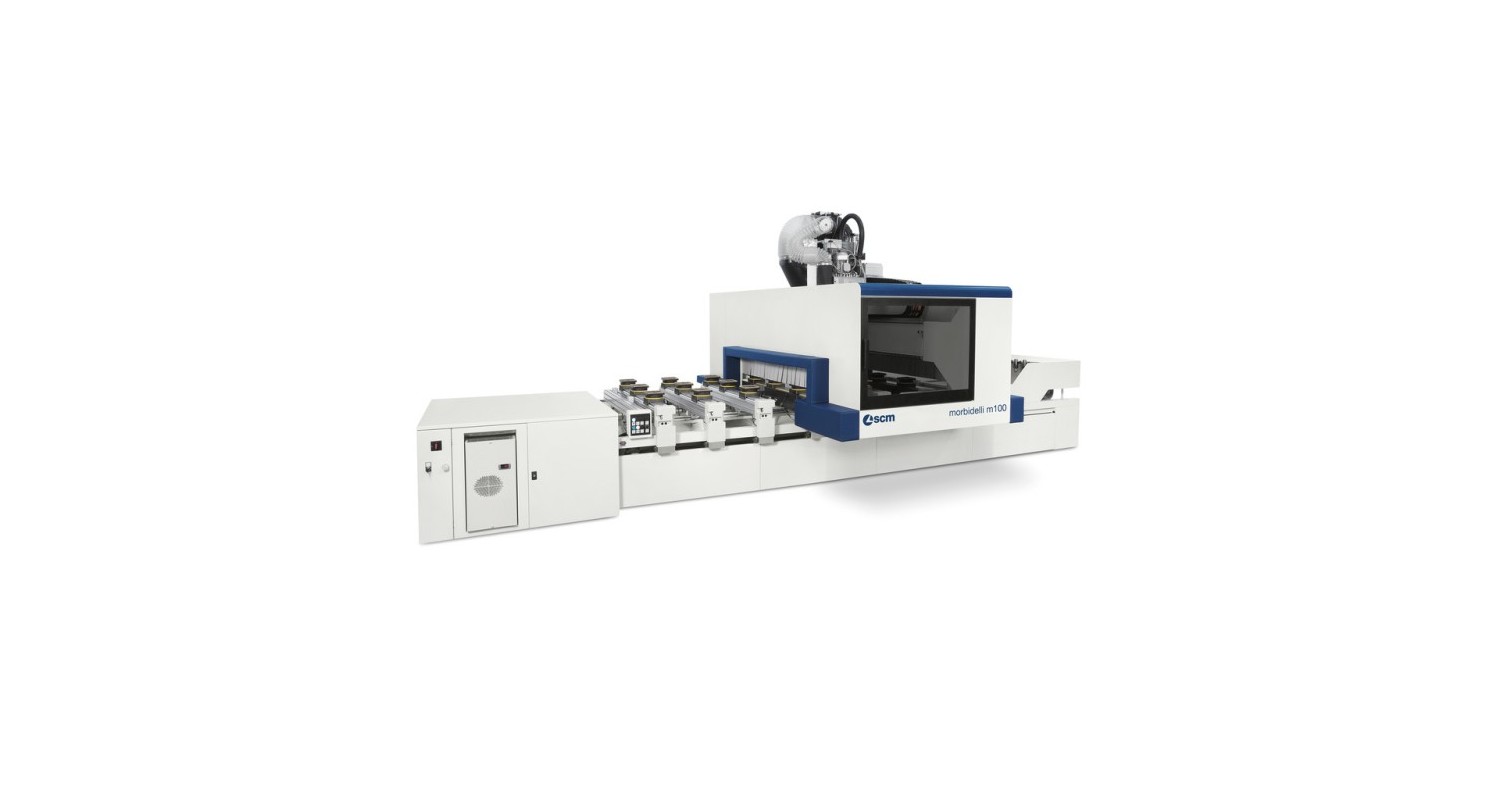

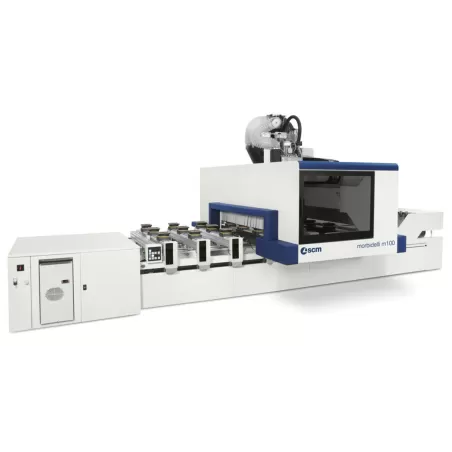

Centre d'usinage perçage défonçage rainurage à CN - MORBIDELLI M100
Centre d'usinage hautement modulaire en mesure de résoudre tous les problèmes d'usinage du bois et des matériaux spéciaux.
Quelques clics pour créer et réaliser des pièces de n'importe quelle forme, grâce à la suite logicielle Maestro qui gère la machine.
