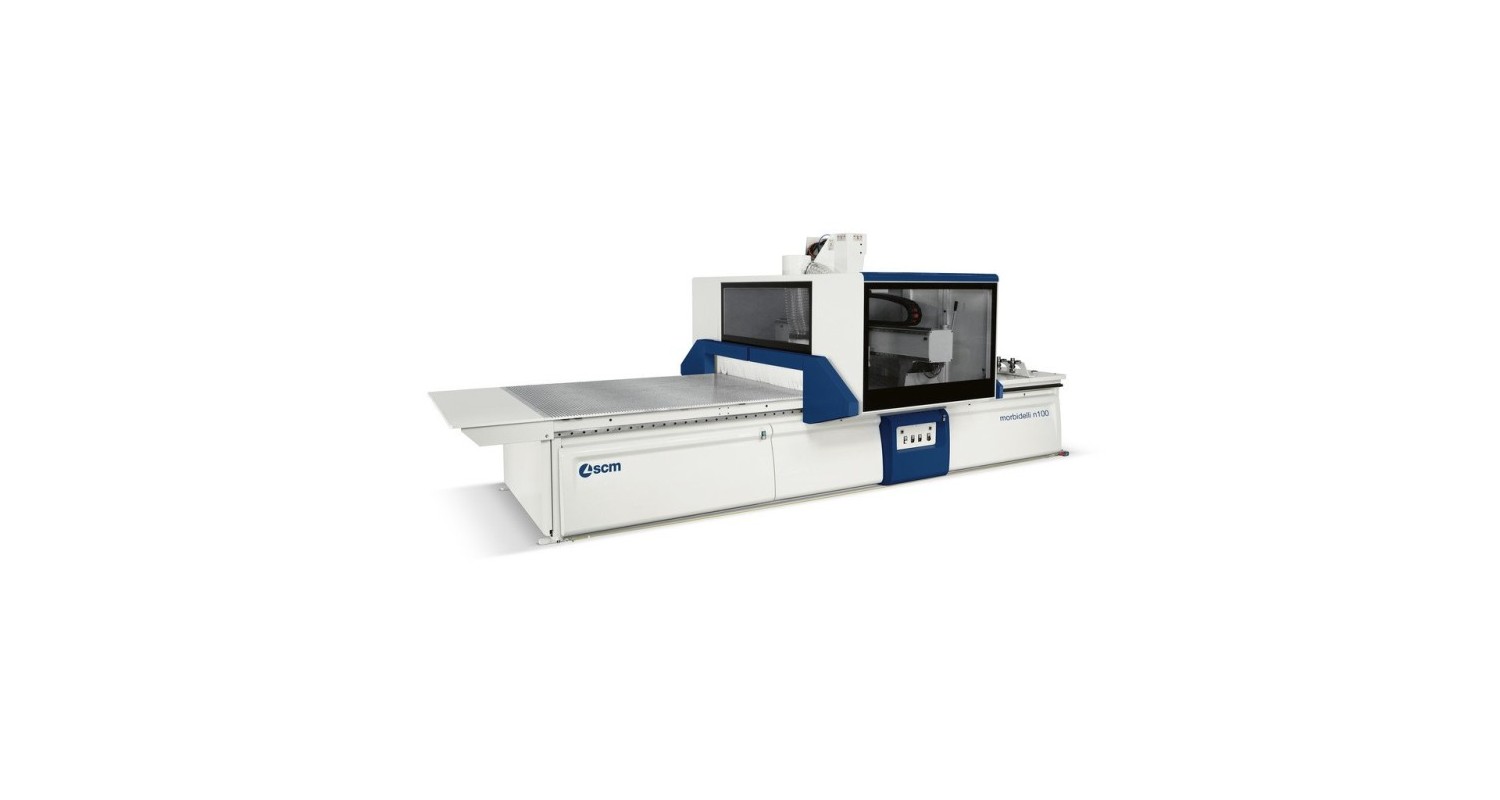

AXES

 N100 12

N100 15

N100 18

 N100 22

Zone utile d'usinage axe X-Y-Z * (mm)

2486

1255

150

3686

1555

150

3686

1860

150

22-31 = 3086 2185-150

22-43 = 4286 2185-150

Course axe X-Y-Z (mm)

312

1685

250

4320

1985

250

4320

2285

250

22-31 = 3770 2585-250

 22-43 = 4970 2585-250

Vitesse vectorielle
axes X-Y

35 m/min

TABLE D'USINAGE

Type

Multifonction en aluminium

N. butées pour zone A

4

Pompe à vide (opt.)

250/300 m³/h

TETE DE PERÇAGE

Mandrins verticaux

7 (3X-4Y) 8000 tr/min – 12 (8X-4Y) 8000 tr/min

Mandrins horizontaux
(opt.)

4 (2X-2Y) 8000 tr/min – 6 (4X-2Y) 8000 tr/min

Lame intégrée en X
(opt.)

125 Ø mm – 10000 tr/min

Puissance moteur

2,2 Kw (3 Cv)

ELECTROMANDRIN

Puissance std. (S6)

6,6 Kw (9 Cv) – 9,5 Kw (13 Cv)

Vitesse maxi.

24000 tr/min

Magasin outils sur le
côté du bâti

8 places

10 places

11 places

13 places

INSTALLATION

Puissance installée

23÷28,5 KVA

Consommation air comprimé

400 NL/min

Consommation air aspiré

5300 m³/h

Vitesse d'air aspiré

30 m/sec

Diamètre bouche d'aspiration
(électromandrin + perceuse + kit)

250 mm

Poids machine

1950 kg

2200 kg

2500 kg

22-31 = 2550

22-43 = 3200
