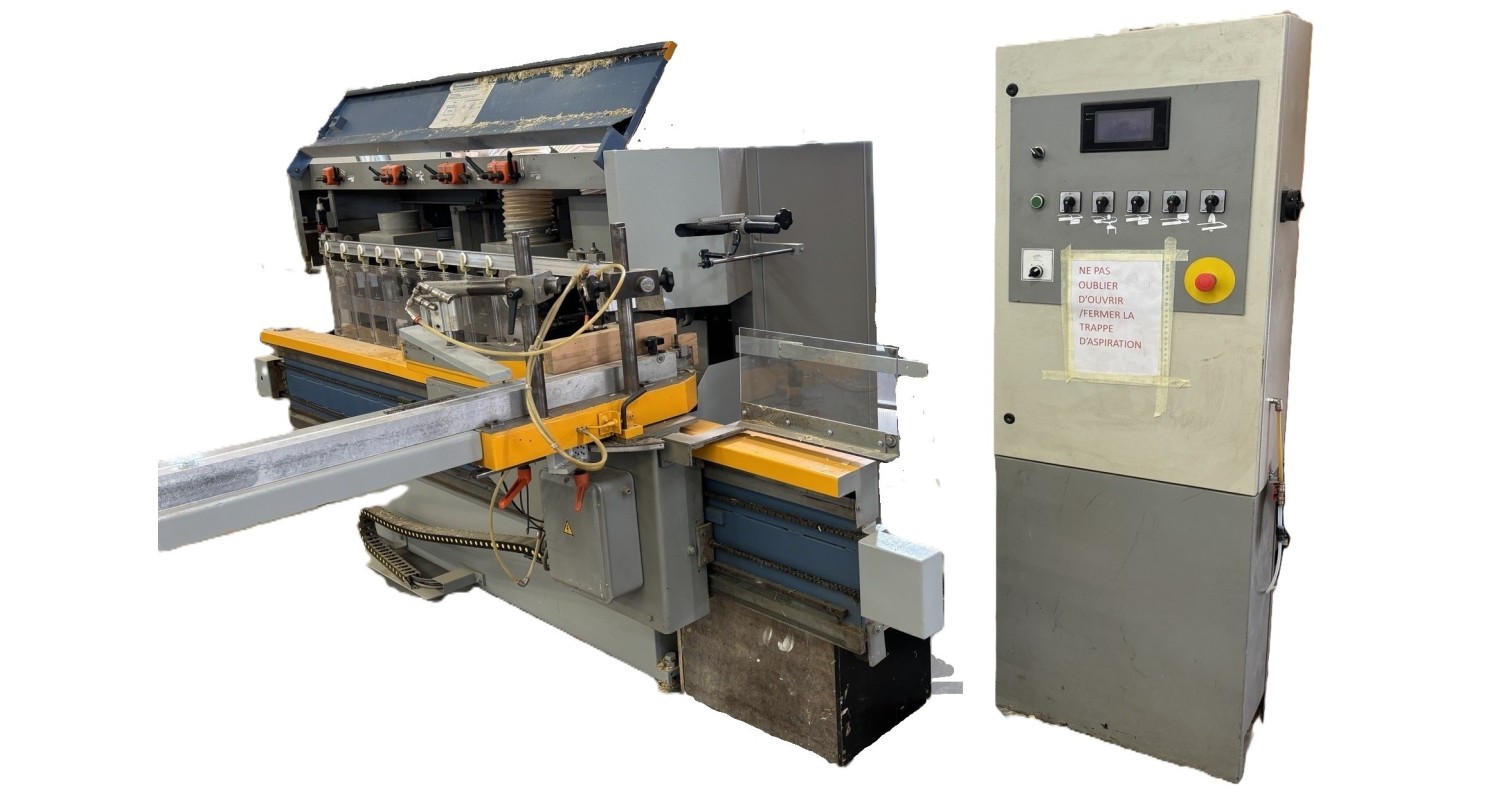

TENONNEUSE DE MENUISERIE AVEC AVANCE AUTO 4 OPERATIONS
Marque : VERTONGEN     Type (Modèle) : PENTHO C 4 B
N° de série : 081001       Année : 2001
(Photos prises avant révision, essais fonctionnels & nettoyage)

Tenonneuse de menuiserie à cycle automatique, sélection et réglages fins manuels des groupes opérateurs.

Disponible en stock

Machine révisée sur commande. Mise en conformité (avec attestation) et Garantie 3 Mois

Prix HT départ magasin, Transport et prestations sur demande.

Quantité

CAPACITES D'USINAGE :
- Section max de bois (épaisseur x largeur): 135x230mm
- Hauteur max de coupe : 135mm

COMPOSITION DE LA MACHINE :
Table :
- Table en fonte 400x600 orientable 60° positionnement par serrage
- 2 presseurs pneumatiques pour maintien du bois
- Règle millimétrée extensible à butée double avec par éclat et support en bout
1) Sciage : mise à longueur
- 2,2kw (3 cv), vitesse de lame "3000" t/min
- Lame de scie Ø400 mm Alésage Ø30mm
- Déplacement en profondeur 140mm
2) Dérouleurs dessus/dessous à plaquettes carbure :
- Portes outils à plaquettes carbure (W3) montées Ø160xL140mm
- Dérouleurs dessus 3kW / dessous 2,2kw vitesse de rotation 4500 t/min
- Réglages fins manuels indépendants pour l'escamotage ou le positionnement
  déplacement axial du dérouleur supérieur : -40/+35 mm, course verticale 0-135mm
  déplacement axial du dérouleur inférieur : -40/+10 mm, course verticale 0-80mm
3) Toupie
- Puissance 5,5 kW vitesse de rotation 4000 tr/min
- Arbre Ø50 mm Longueur utile 160
- Course verticale 150 mm et horizontale 130mm
- Diamètre maxi des outils (plateaux a tenonner) Ø350mm
4) Tête à épauler (dérouleur) pour gauche et droite
- Puissance 2,2kw (3 cv), vitesse de rotation 4500 t/min
- Porte-outils à plaquettes carbure (W3) montées Ø160xL140mm
- Réglages fins manuels pour l'escamotage, le positionnement et la course

AUTRES CARACTERISTIQUES TECHNIQUES :
- Alimentation générale Triphasé+N+T 400v. 50Hz
- Puissance installée : 15,1kW (20,5cv) IN nominale 30A
- Compteurs pour réglages manuels des opérations
- Alimentation pneumatique pression de travail 6 bars (presseurs)
- Aspiration Bouches et débit préconisés :
  360 (scie) +2500 (dérouleurs) +1250 (Toupie) +2500 (Epauleuse) m3/h
 Vitesse d'air 25-30m/sec
  Nourrice fournie 1 connexion Bords tombés 280mm.
 A confirmer si poste épaulement utilisé prévoir dérivation 160F/150F/150F pour flexibles
- Marquage CE, Escamotage auto des protecteurs, Moteurs freins, Sectionneur cadenassable, Arrêts coup de poing

Encombrement pour le transport (LxPxH) :
3,70x1,70xh.2m
Poids : 1650 kg

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
