ICI une vidéo de la machine en cours de révision dans nos ateliers
CAPACITÉS D'USINAGE :
- Hauteur utile de coupe (épaisseur) 105 mm
- Format max en entrée (Larg.x Prof) 4,55 x 4,35 m
- Vitesse de rotation de la lame principale 1000 ou 5000 t/min
- Vitesse d'avance des lames (du chariot) variable de 0 à 150 m/min

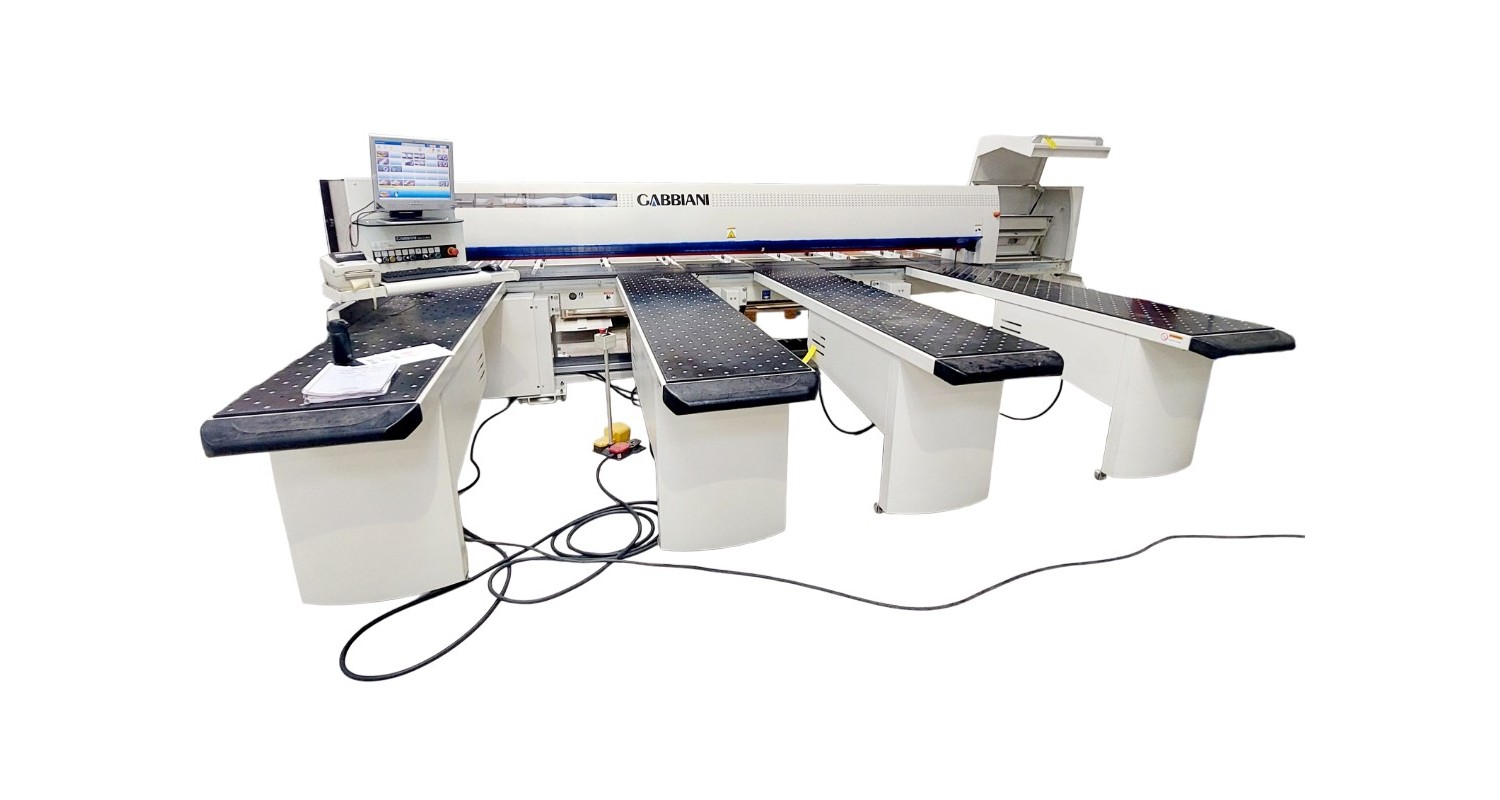

COMPOSITION DE LA MACHINE

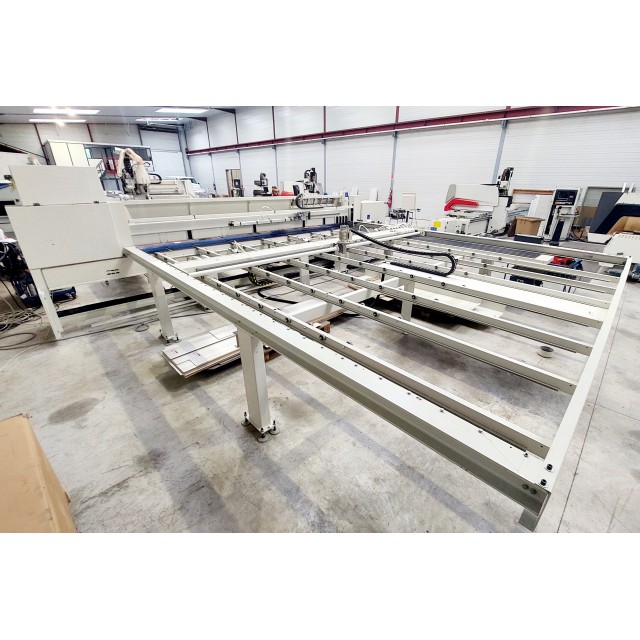

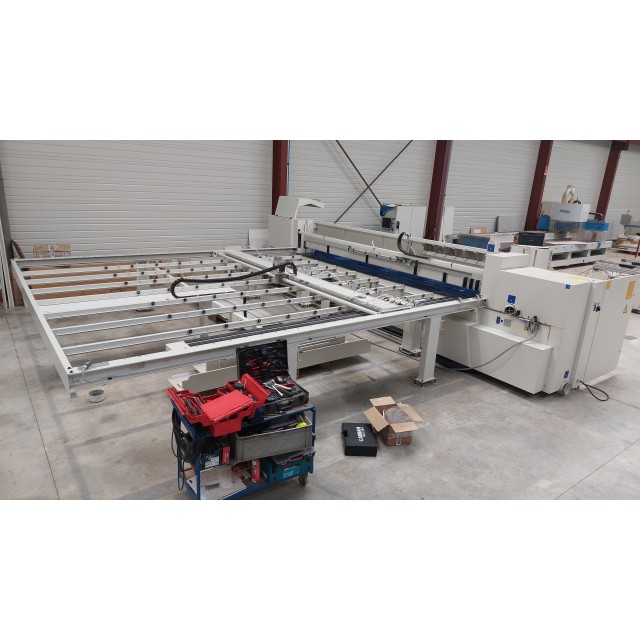

- Pousseur arrière à variateur équipé de 8 pinces
- Aligneur pneumatique automatique (approcheur / accostateur)
- Chariot de sciage avec variateur
Unité de lubrification des lames

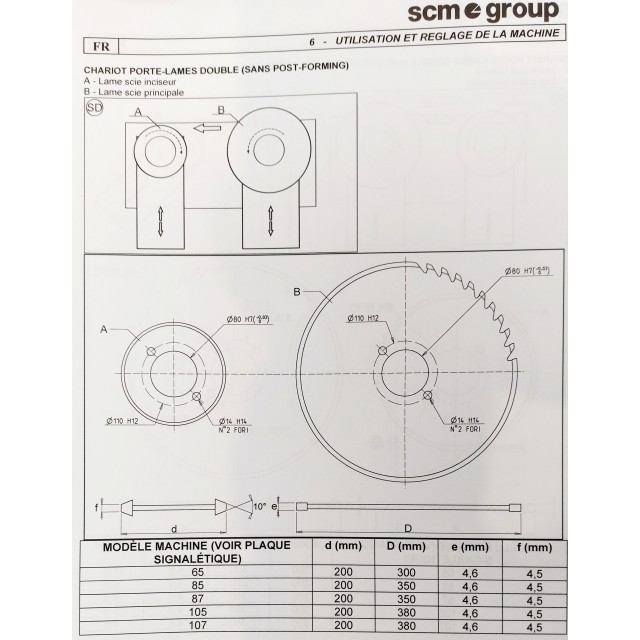

- Lames principale et inciseur à blocage pneumatique
- Lame principale max Ø380 mm Alésage Ø 80 mm
- Lame inciseur max Ø200 mm Alésage Ø 80 mm
Inciseur à commande indépendante pilotée

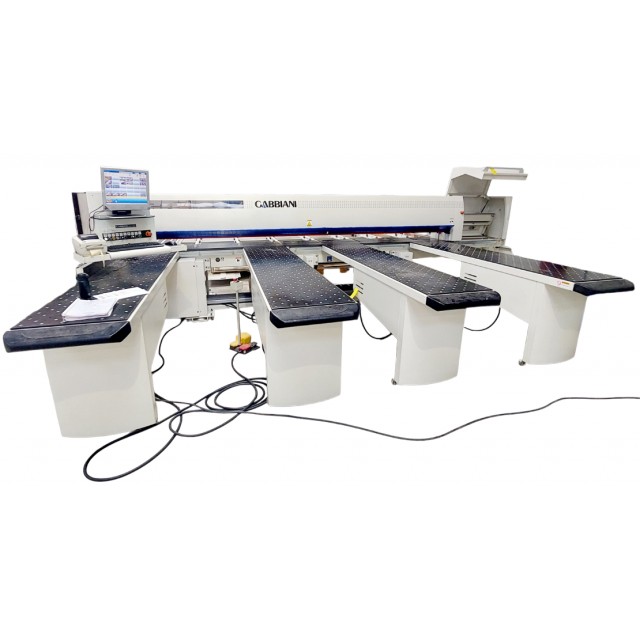

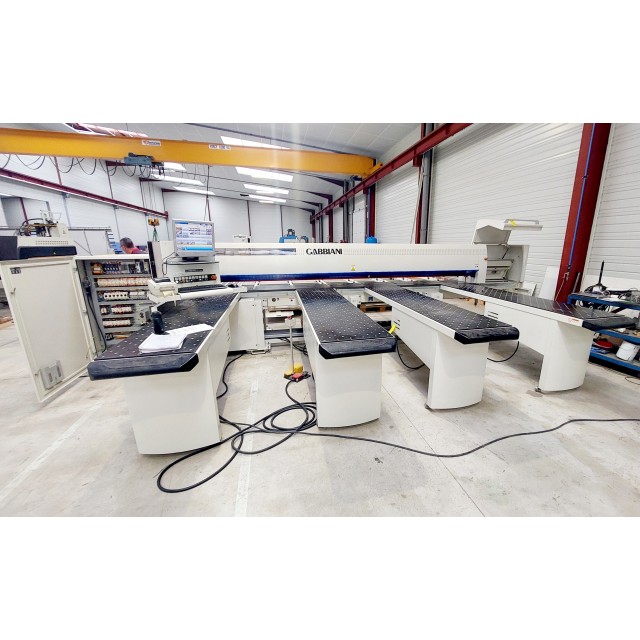

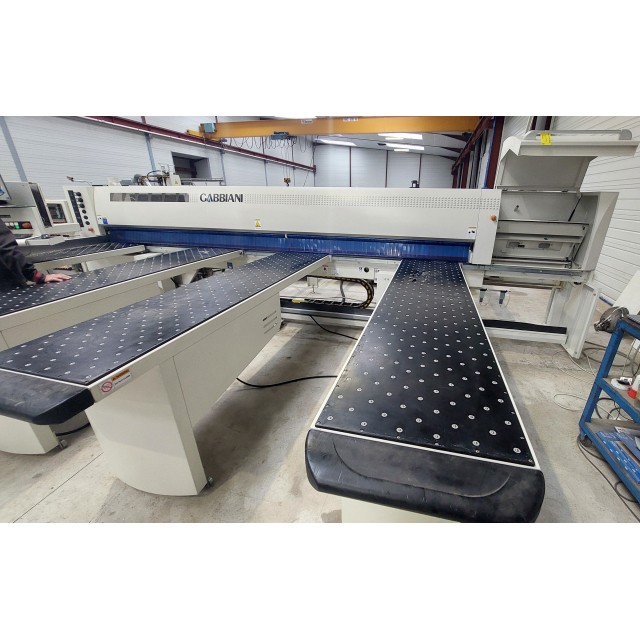

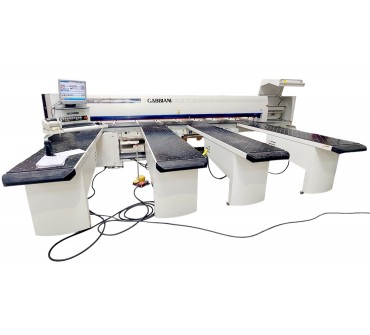

- 1 Table à coussins d'air avant fixe 2500x570 mm
- 3 Tables coussins d'air mobiles 2500x570 mm

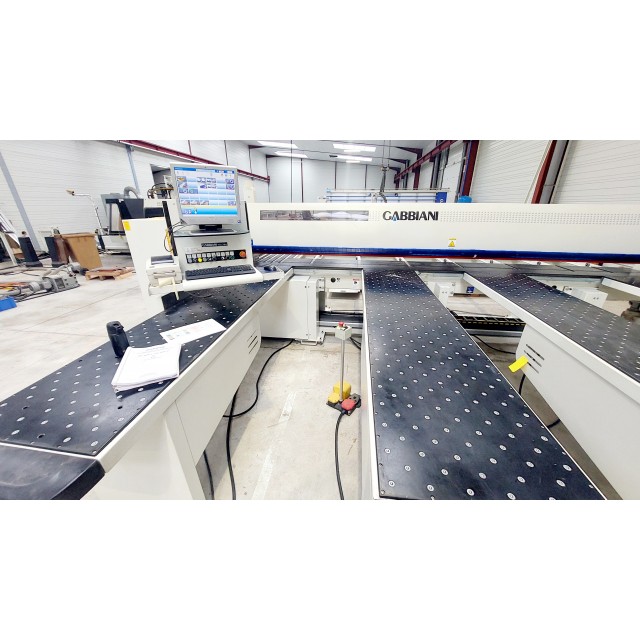

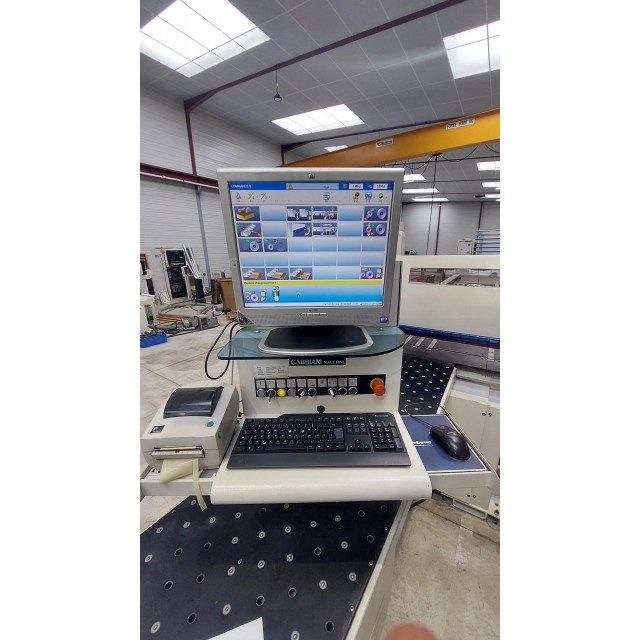

- Pupitre de contrôle sur potence
PC sous Windows XP 2,80Ghz Inel
Logiciel de ilotage Wincut 5.3.5
Connexion réseau
Imprimante étiquettes autocollantes
- Commande de cycle aussi par pédalier déporté
CARACTÉRISTIQUES TECHNIQUES :
- Alimentation générale de la machine 400V. Trihasé+T+N 50Hz IN nominale 56A
- Moteur de lame 7,5 kW
Saillie max de la lame 110 mm
- Moteur de l'inciseur 1,5 kW (2 cv)
- Moteur du chariot de lame 0,75 kW
- Moteur du pousseur 0,75 kW
- Moto-ventilateurs 4x0,5 kW
Aspiration :
- 1 Bouche supérieure Ø120 mm 2 Bouches inférieures Ø 150 & 120 mm
Débit préconisé 2900m3h vitesse 20m/s en produit sec
4060 m3/h vitesse 28m/sec en matière non sèches ou lourdes
Alimentation globale pneumatique 7 bars
- Pression de service 6 Bars
- Marquage CE, Sectionneur cadenassable, arrêts coup de poing
Encombrement de l'installation à prévoir : 8,70 x 7,50 x h.2,10 m
Encombrement pour le transport à préciser à la préparation
Poids 3700 kg
Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
