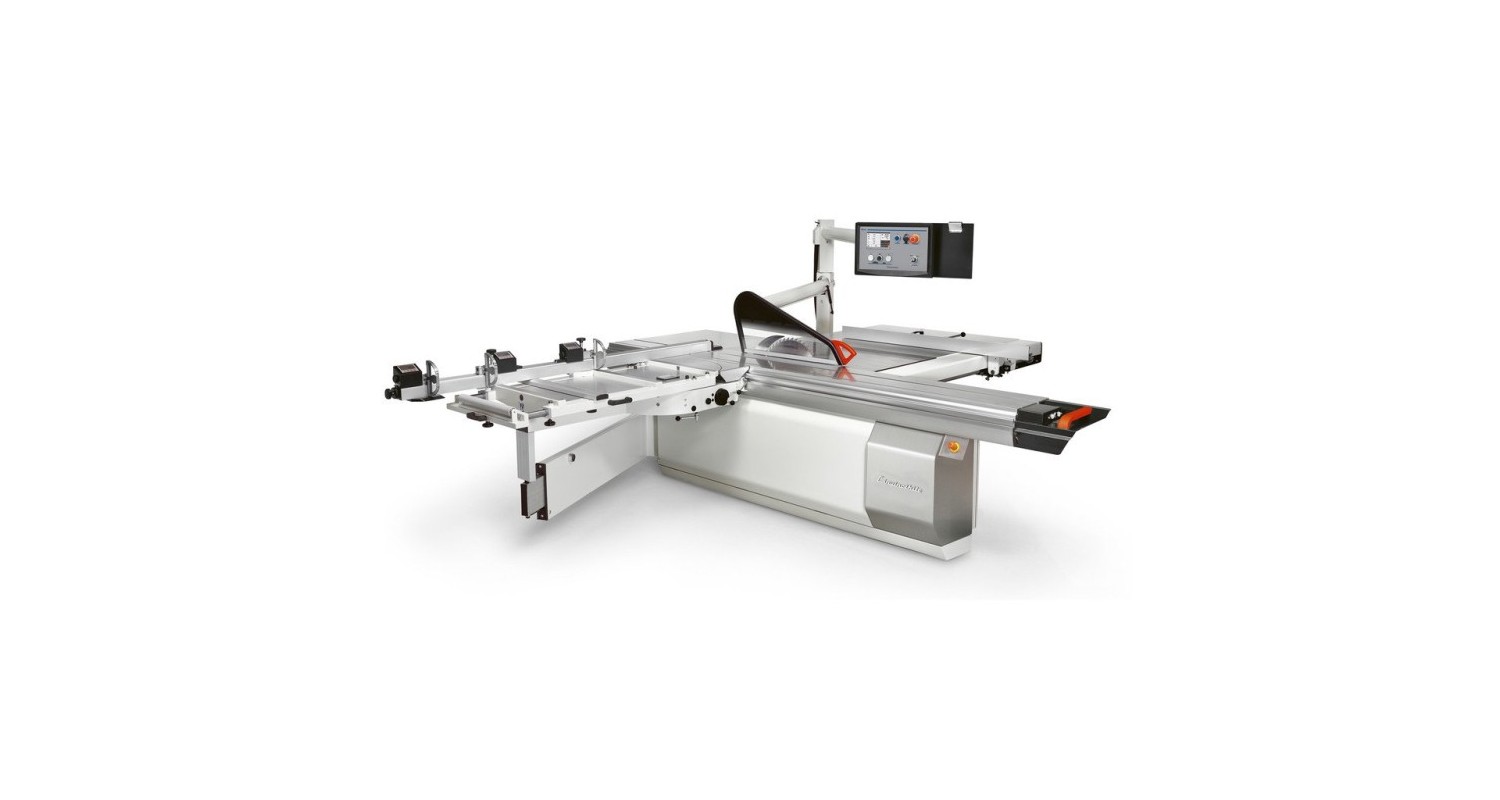

Scie à format à lame inclinable - L'INVINCIBILE SI X

Caractéristiques :

• Garantie 10ans sur le système de coulissement du chariot
• Chariot en aluminium
• Commande électronique 'EASY TOUCH 7'
  - CPU ARM écran plat 7' couleurs
  - Gestion directe des axes d'usinage suivants en modalités manuelle, semi-automatique, automatique :
     *soulèvement de la lame principale, inclinaison du groupe lames, du guide parallèle,
     *soulèvement de la lame inciseur, translation de la lame inciseur, nombre de tours de la lame en présence d'inverseur
     *possibilité de mémoriser jusqu'à 999programmes d'usinage des axes gérés
     *programmation de cotes en séquence au guide parallèle pour l'exécution de 6 coupes maximum dans un programme unique
  - Assistance opérateur avec l'apport graphique pour la solution des inconnues dans les usinages de chaque pièce, de produits manufacturés composés avec développement et individuation des cotes dimensionnelles, et angles de travail soit du guide sur la table soit de la lame
  - Base de données outils
• Fonction d'assistance à l'opérateur sur commande électronique
• Tableau de commandes suspendu orientable
• Groupe inciseur avec motorisation indépendante
• Guide parallèle programmé avec glissement sur guides THKà axe contrôlé
• Réglage électronique du groupe inciseur pour la translation et le déplacement vertical motorisé de la lame inciseur
• Support pivotant du chàssis à équarrir
• Chàssis à équarrir avec dispositif CompeX (photo n°2)pour coupes angulaires avec compensation automatique de la position des butées : le système exclusif permet le fonctionnement même quand un guide optionnel pour coupes complémentaires est installé
• Boutons de marche/arrêt intégrés dans le chariot coulissant
• Presseur excentrique
• Version chariot coulissant 3200 mm
• Inverseur pour changement de vitesse électronique de 2350 à 5200t/min avec démarrage automatique électronique du moteur principal
• Puissance moteur 9kW / 12CH / 50Hz avec démarrage étoile-triangle automatique
• Système Pro-Lockpour le blocage rapide de la lame principale
• Boutons d'arrêt d'urgence sur l'avant de la machine et côté guide parallèle
• Démarrage étoile-triangle automatique
• Protection magnétothermique
• Protection aux lames de type ' suspendu ' avec aspiration incorporée, bouche d'aspiration Ø100 mm
• Système APpour le positionnement automatique de la protection suspendue selon l'inclinaison de la lame (brevet SCM)
• Transformateur pour circuit auxiliaire 110V
• Frein automatique sur moteur principal
• Portillon d'accès au changement des lames avec blocages rapides et micro-interrupteur de sécurité
• Certificat de conformité selon les normes CE



Données techniques

• Lame principale Ø550 mm
• Lame inciseur Ø160 mm
• Diamètre utilisable en même temps 550x160 mm
• Capacités à équarrir avec chariot et butée extensible avec:
  - chariot 3200 mm = 3200x3200 mm
  - chariot 3800 mm = 3800x3200 mm (option)
• Inclinaison de la lame -46 +46°
• Hauteur maximum de coupe avec lame à 90° = 205 mm
• Hauteur maximum de coupe avec lame à +45° = 130 mm
• Hauteur maximum de coupe avec lame à -45° = 105 mm
• Vitesse de rotation de la lame 2350÷5200g/min
• Vitesse de rotation de l'inciseur 6000g/min
• Bouche d'aspiration au bàti 120 mm
• Bouche d'aspiration à la protection suspendue 100 mm
• Puissance moteur de la lame principale 9kW / 50Hz
• Puissance moteur de la lame inciseur 0.9kW / 50Hz
• Largeur de coupe au guide parallèle 1500 mm
