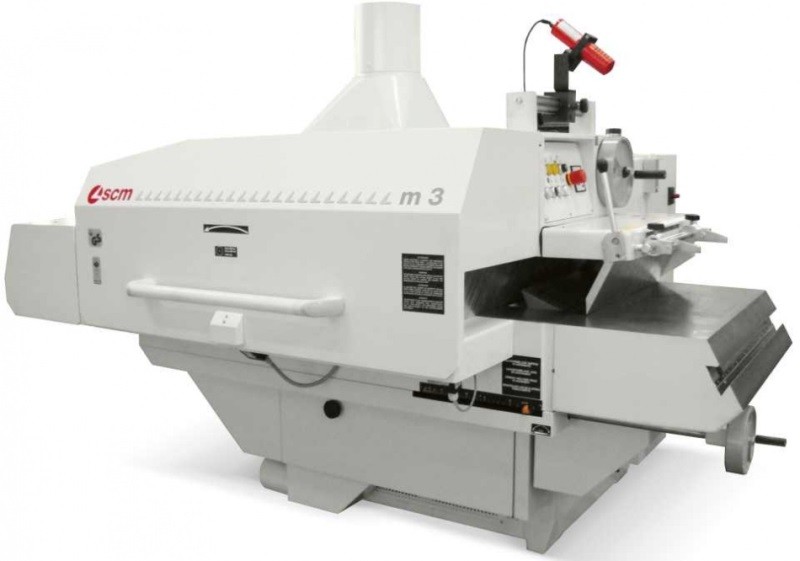

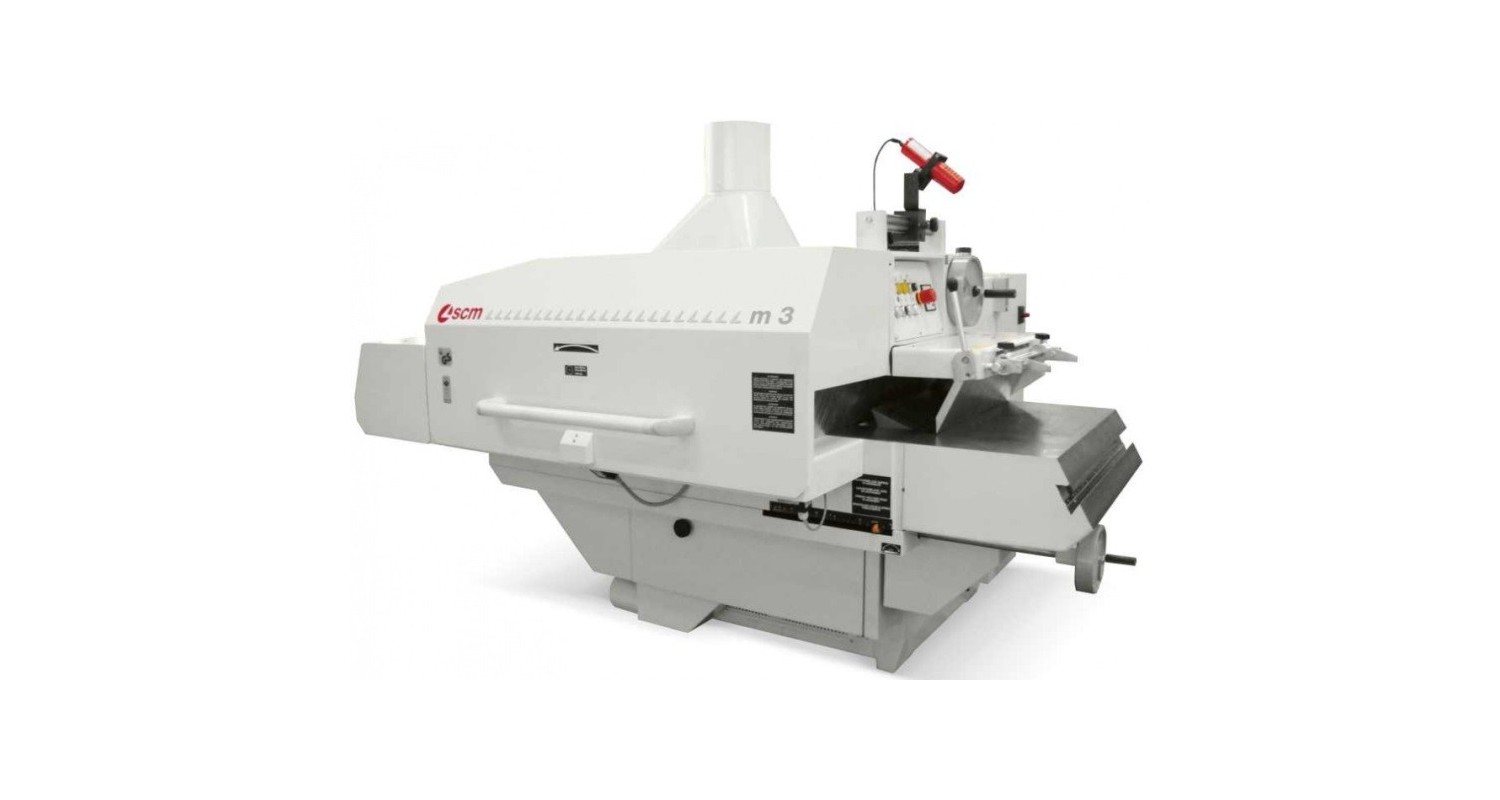

Déligneuse multilames automatique - CLASS M3

Caractéristiques :

• Bâti monobloc en fonte
• Chaîne avec patins en fonte, avec assemblage direct
• Guides de déplacement de la chaîne à très bas cœfficient de frottement, dont un à forme prismatique pour assurer une parfaite rectitude de déplacement
• Lubrification automatique de la chaîne
• Embrayage sur le variateur d'avancement pour une totale sécurité en cas d'arrêt accidentel du tapis
• Cylindre porte arbre en fonte de grand diamètre, permettant l'utilisation de lames de diamètre différent par un simple déplacement
• Arbre porte-lames monté sur 4roulements pour assurer une totale rigidité
• Système de pression pour obtenir des coupes précises composé de :
• 2 rouleaux en acier avec presseur à sabots en bois avant les lames
• 2 rouleaux en acier après les lames
• 2 indicateurs de position des lames pour la référence des coupes
• Démarrage étoile triangle automatique des lames
• Manchon porte-lames avec cône de centrage avec bagues de différentes épaisseurs et flasques Ø115 mm, hauteur maximum usinable 110 mm avec lames Ø350 mm
• Jeu d'outils et de clés pour l'utilisation et la maintenance
• 4 dispositifs pare-éclats et anti-recul en acier pour la sécurité de l'opérateur
• Armoire électrique avec interrupteur général verrouillable et disjoncteurs
• Circuit auxiliaire à basse tension 110V.
• Arrêts d'urgence avant et arrière
• Micro interrupteur de sécurité au portillon d'accès aux lames avec ouverture à l'arrêt complet de l'arbre
• bobine de tension minimum
• Avancement de la chaine par impulsions
• Ampèremètre pour le contrôle de l'électricité utilisée
• Frein moteur automatique à la chaîne
• Système électronique pour le contrôle de l'arrêt de l'arbre
• Micro interrupteur de sécurité à la protection d'accès à la chaîne pendant la manutention
• Protection supérieure en sortie
• Carter de protection à la chaîne de transport équipé d'une hotte d'aspiration Ø120 mm
• Signalisation lumineuse du niveau de l'huile pour la lubrification du tapis
• Barre des segments anti-recul à l'avant de la machine
• Conforme aux normes CE



Données techniques

• Largeur maximum du paquet des lames 300 mm
• Largeur du tapis 300 mm
• Lames Ø350 mm maximum / Ø200 mm minimum
• Longueur minimum de coupe 390 mm
• Manchon porte-lames (alésage de la lame) Ø70 mm
• Dimensions des 2clavettes sur le manchon porte-lames 20x5 mm
• Vitesse de rotation des lames 4200T/min
• Vitesse d'avancement du tapis réglable en usinage 6/48m/min
• Hauteur de la table d'usinage 750 mm
• Distance entre le bàti et la 1ère lame de droite 200 mm
• Dimensions de la table 1530x950 mm
• Bouche d'aspiration pour lames Ø200 mm
• Bouche d'aspiration pour chaine Ø120 mm
• Volume d'air pour aspiration à 25m/sec. 3850m3/h
• Puissance moteur d'avancement 50Hz / 1.5CV
• Poids : 1750 kg
