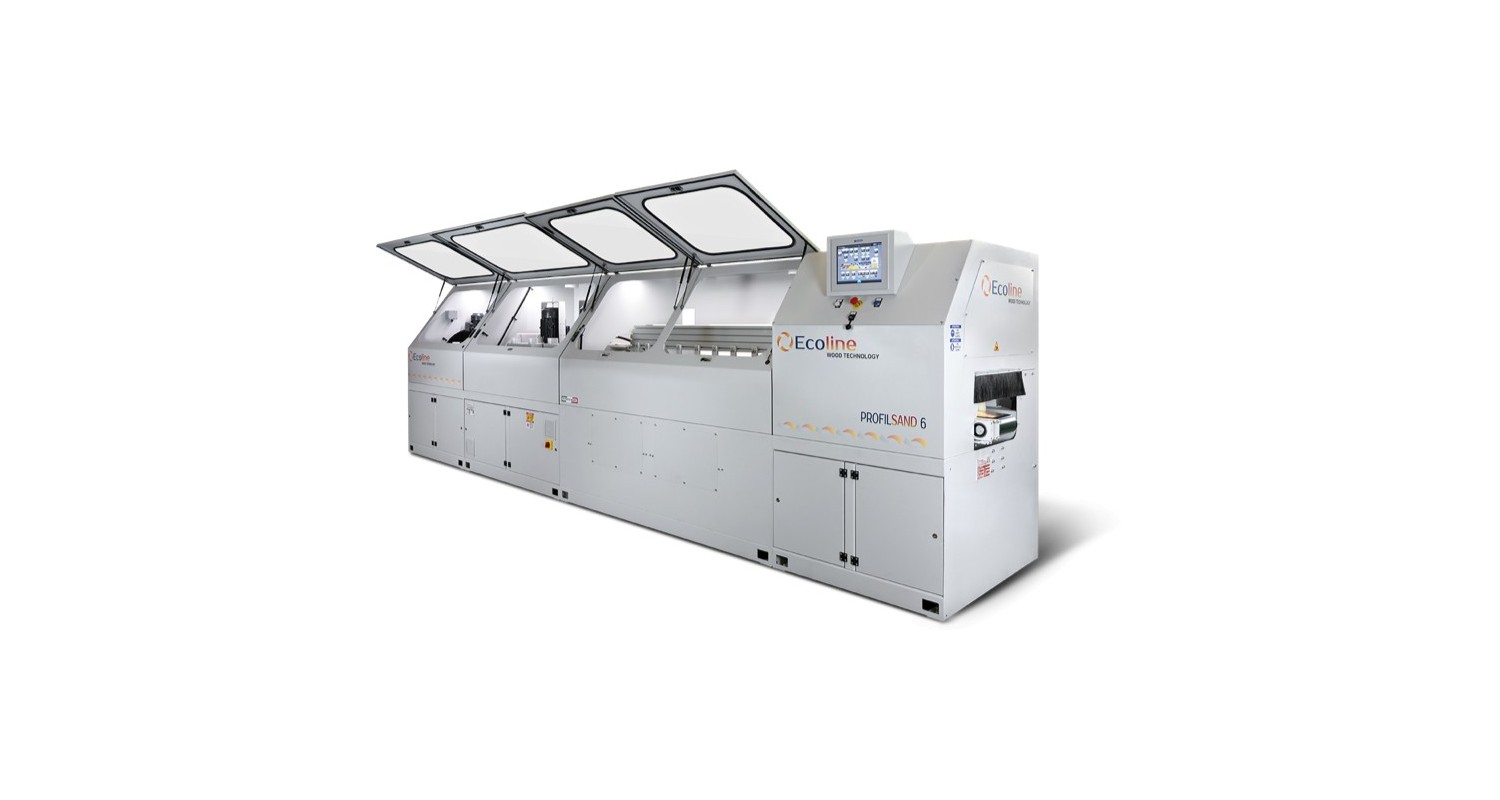

PONCEUSE / ÉGRENEUSE PROFILSAND

Ecoline Wood Technology


Grâce à un haut niveau d’automation et à la construction sur mesure qui dérive d’une longue expérience dans le secteur, nos ponceuses / égreneuses garantissent un niveau de finition très élevé et une versatilité en fonctions des exigences du travail.

  • Bâtis réalisés en acier pour garantir la rigidité et la stabilité pendant le travail.
  • Bâtis rectifiés pour garantir une planéité parfaite des surfaces de travail.
  • Tous les mouvements des agrégats se réalisent sur des guides linéaires à recirculation de billes pour garantir la durée, la précision et la solidité.
  • L’entrainement des pièces se réalise par des tapis motorisés piloté par des inverters.
  • Rouleaux fous réglables en hauteur pour le soutien des pièces entre les agrégats inférieurs.
  • Rouleaux presseurs supérieurs positionnés dans toute la longueur de la machine pour garantir la stabilité de l’entrainement des pièces dans la machine. Les rouleaux sont enveloppés par une couche de gomme vulcanisée et sont équipés de suspensions réglables avec ressorts.
  • Tous les agrégats sont équipés de carters pour l’aspiration.
  • Cabine fermée qui garantit une émission de poussières fines quasi nul et une sécurité optimale pour les opérateurs.
  • Portes équipées d’interrupteurs de sécurité pour arrêter la machine au cas d’ouverture pendant le travail. Les portes sont aussi équipées de fenêtres pour permettre le contrôle visuel des pièces pendant le travail.
  • Maintenance et réglages facile grâce à l’ergonomie de la structure.

Modalités de fonctionnement

Cycle de travail :

Grâce au degré élevé de l’automation le pilotage du cycle du travail devient facile. En particulier le cycle du travail peut être synthétisé par les passages suivants:

  • Choix du programme prédéfini du travail.
  • En fonction du choix et du paramétrage sauvegardés, les agrégats et les presseurs se positionnent automatiquement.
  • Les pressions, les vitesses d’avancement, les rotations et le positionnement s’effectuent en automatique en peu de secondes.
  • Les vitesses d’avancement et les rotations sont contrôlées par inverters.
  • Toutes les brosses sont équipées de strips abrasifs changeables singulièrement.
  • La géométrie des arêtes est parfaitement préservée grâce au contrôles électroniques des mouvements dans les ponceuses.

Accessoires

  • Dispositif électronique de reconnaissance épaisseur – largeur
  • Guide de référence côté droit avec mouvement pneumatique escamotable
  • Guide d’appui côté gauche avec positionnement électronique
  • Positionnement transversal automatique des presseurs supérieurs
  • Nettoyage contrôlé électroniquement par des soufflettes
  • Hauteur maximum des pièces 150 mm / longueur minimum 240 mm

HMI

  • Pilotage automatique par automate.
  • Choix des programmes et paramétrage par écran tactile à couleurs 12,7’’.
  • Grande capacité pour sauvegarder les programmes.
  • Possibilité de charger les programmes sur clé USB.
  • Usage facile grâce à la représentation graphique claire.
  • Calcul automatique des heures de travail des consommables.
  • Téléassistance en ligne par signal internet.

Caractéristiques

PROFILSAND 4

  • Codes et leurs agrégats : SM 310-000
  • Dimensions (longueur. x largeur x hauteur) mm : 3633 x 1740 x 1850
  • Hauteur du plan de travail mm : 875
  • Poids kg : 2000
  • Tension électrique de fonctionnement : 400v
  • Courant électrique nominal : 40a
  • Puissance électrique maximum Kw : 7
  • Fréquence Hz : 50
  • Degré de protection de l’armoire électrique : IP 55
  • Alimentation air comprimée : 6
  • Carter d’aspiration mm : Nr 4 x Ø 120

PROFILSAND 4  SM 12 0-000

  • Dimensions (longueur. x largeur x hauteur) mm : 4703 x 1740 x 1850
  • Poids kg : 3000
  • Puissance électrique maximum Kw : 11
  • Carter d’aspiration mm : Nr 6 x Ø 120

PROFILSAND 6  SM 312 -000

  • Dimensions (longueur. x largeur x hauteur) mm : 4703 x 1740 x 1850
  • Poids kg : 3000
  • Puissance électrique maximum Kw : 11
  • Carter d’aspiration mm : Nr 6 x Ø 120

PROFILSAND 6  SM 512-000

  • Dimensions (longueur. x largeur x hauteur) mm : 5070 x 1740 x 1850
  • Poids kg : 3800
  • Puissance électrique maximum Kw : 15
  • Carter d’aspiration mm : Nr 6 x Ø 120

PROFILSAND 8  SM 412-000

  • Dimensions (longueur. x largeur x hauteur) mm : 5070 x 1740 x 1850
  • Poids kg : 4000
  • Puissance électrique maximum Kw : 15
  • Carter d’aspiration mm : Nr 6 x Ø 120

PROFILSAND 8  SM 612-000

  • Dimensions (longueur. x largeur x hauteur) mm : 5070 x 1740 x 1850
  • Poids kg : 3800
  • Puissance électrique maximum Kw : 15
  • Carter d’aspiration mm : Nr 6 x Ø 120

Dimensions pièces :

  • Longueur minimum mm : 350
  • Largeur maximum mm : 200
  • Epaisseur minimum mm : 10
  • Epaisseur maximum mm : 120

Equipement :

  • Certification : ce
  • HMI : Ecran tactile 11"

PROFILSAND

Ecoline Wood Technology

Neuf


Ponceuses pour la finition des surfaces en bois. technologie performante étudiée et développée pour le ponçage et l’égrenage des pièces linéaires. garantie de la meilleure qualité par une performance élevée.

Sur demande
