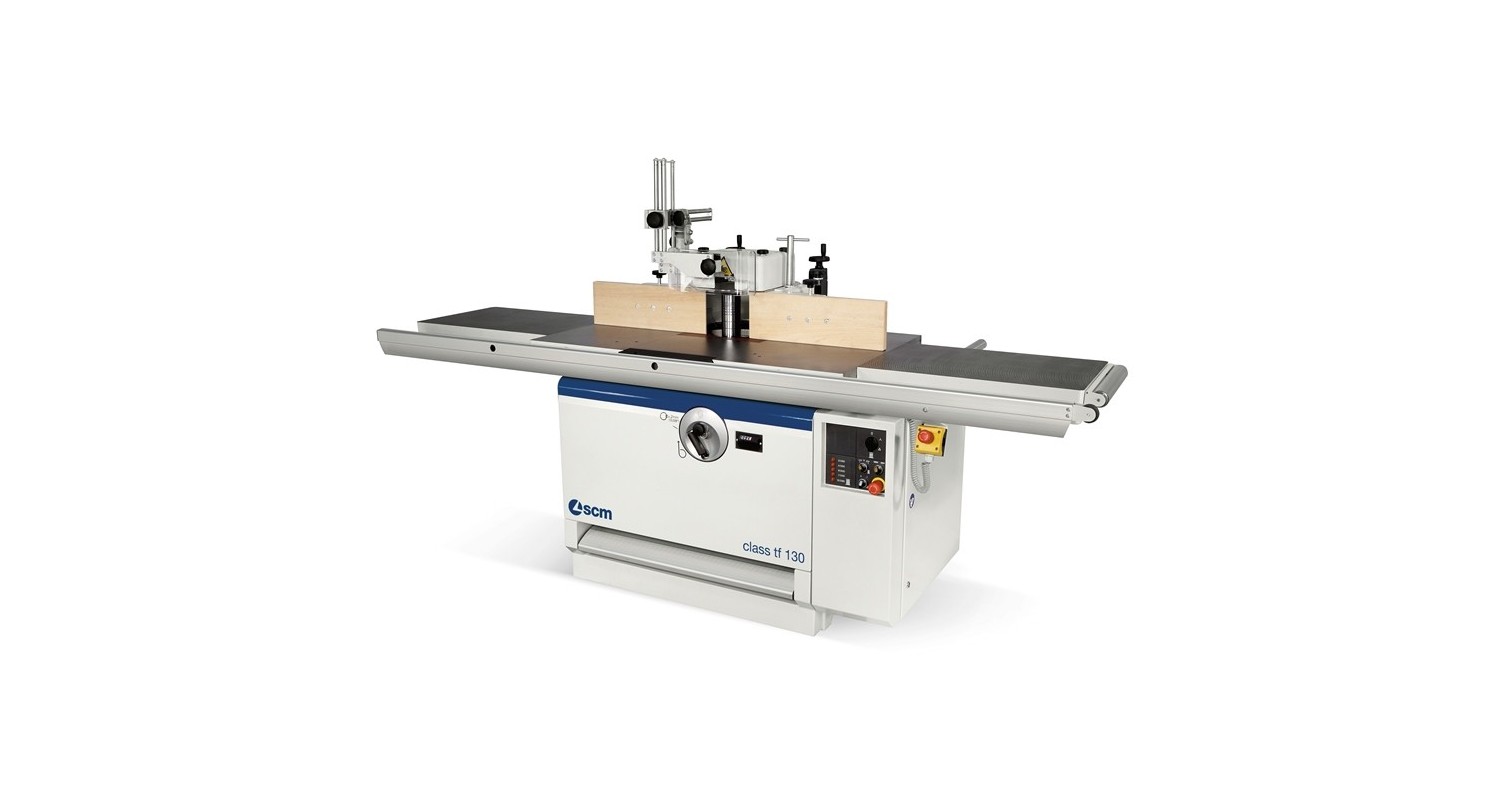

Toupie - CLASS TF 130

Caractéristiques :

• Déplacement manuel pour le soulèvement de l'arbre porte-outil avec afficheur numérique pour le relèvement de la cote de travail
• Guide toupie enregistrable avec tables en bois, hotte d'aspiration et rallonge de la table en bois, outil Ø250 mm maximum
• Vitesse de rotation de l'arbre 3000/4500/6000/7000/10000t/min
• Afficheur électrique de la vitesse insérée
• Prédisposition électrique pour l'entraînement
• Inversion du sens de rotation de l'arbre toupie avec inter blocage électrique pour le démarrage
• Démarrage étoile-triangle automatique
• Puissance moteur [S6 -40%] 7kW / 9,5CH / 50Hz
• Protection pour usinages à l'arbre (outil Ø160 mm maximum)
• Bouton d'arrêt d'urgence
• Micros interrupteurs de sécurité au blocage de l'arbre
• Micro interrupteur de sécurité au portillon d'accès au moteur
• Interrupteur général verrouillable
• Protection magnétothermique
• Transformateur pour circuit auxiliaire 110V
• Frein moteur automatique sur moteur principal
• Certificat de conformité selon les normes CE

Données techniques

• Dimensions de la table d'usinage 1200x730 mm
• Longueur utile de l'arbre CE Ø30/35(40/50) 140(180)mm
• Dépassement de la base de l'arbre de la table 52 mm
• Dépassement de la base de l'arbre de la table avec arbre interchangeable 92 mm
• Diamètre maximum de l'outil escamotable au-dessous de la table, avec table à bagues 320x85 mm (avec table à secteur Fast=300x85 mm)
• Course du guide toupie avec programmation mécanique 125 mm (positionnement par rapport à l'axe de l'arbre de -125 à +125 mm avec arbre MK5)
• Diamètre extérieur de la bouche d'aspiration sur la coiffe toupie 120 mm
• Diamètre extérieur des bouches d'aspiration sur le bàti (spécifique pour le refroidissement forcé à air de l'électromandrin) 120 mm
• Vitesse du flux d'air de l'installation d'aspiration 20m/s
• Consommation d'air de l'installation d'aspiration 1700m³/h

Version LL en option (photo n°2) : 2 rallonges de la table pour profiler avec longueur de la table 2500 mm avec barre d'appui avant enregistrable pour pièces de grandes dimensions, bouton d'arrêt d'urgence
