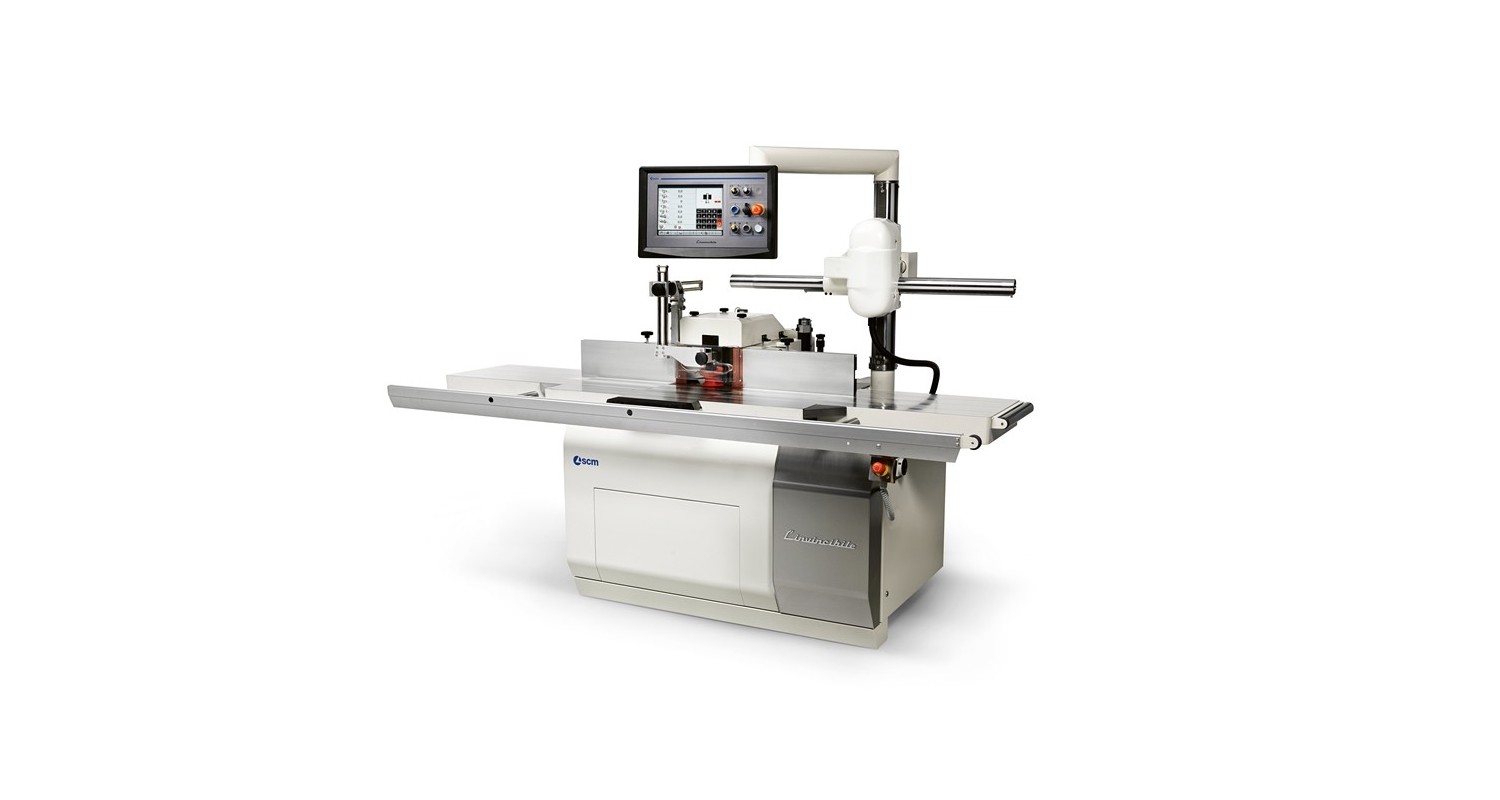

>Toupie inclinable - L'INVINCIBILE TI 7

Toupie inclinable - L'INVINCIBILE TI 7

Toupie inclinable - L'INVINCIBILE TI 7

Scm

Documentation L'INVICIBILE SI X

Caractéristiques :

  • Tableau de commandes suspendu facile à rejoindre par l'opérateur
  • Commande 'Easy Touch' : écran à cristaux liquides 12' couleurs avec système touch-screen sur tableau de commandes suspendu, gestion des 6/8axes de travail en modalité manuelle, semi-automatique, automatique, possibilité de mémoriser jusqu'à 999programmes des axes gérés
  • Système d'identification automatique de l'outil avec lecteur électromagnétique portable pour l'identification de l'outil installé sur la machine. Par rapport à l'outil identifié, la commande 'Easy Touch' se déclenchera pour :
    - Indiquer les programmes sauvegardés correspondants à l'outil identifié
    - Déterminer la vitesse maximum correspondant à l'outil identifié
    - Déterminer les courses maximum de chaque axe pour éviter d'éventuelles collisions
    - Indiquer un système de coordonnées par rapport à l'outil reconnu pour déterminer une origine (nouveau zéro machine), sur 3points différents du profilé d'outil au choix par l'opérateur
  • Fonction d'assistance à l'opérateur sur commande électronique avec :
    - Gestion base de données d'outils
    - Gestion des coordonnées relatives à 3points différents sur l'outil pour déterminer une origine (nouveau zéro machine) sur un point de l'outil au choix par l'opérateur
    - Gestion de la vitesse périphérique de l'outil
    - Assistance à l'opérateur pour les usinages les plus récurrents
  • Programmation du soulèvement de l'arbre porte-outil sur commande électronique
  • Programmation de l'inclinaison de l'arbre porte-outil sur commande électronique (+45,50° -45,50°)
  • Guide toupie 'Flex' avec déplacement automatique géré par commande électronique, programmation du guide entière par rapport au diamètre de l'outil et de la table en entrée par rapport à la prise de bois désirée, système 'FLEX' pour l'exclusion du guide de la table d'usinage
  • Tables en aluminium pour guide à profiler avec règles de rallonges de la table
  • Table à secteur 'Fast' avec déplacement automatique géré par commande 'Easy' : module supplémentaire pour la commande électronique 'Easy' pour la programmation de la table à secteur 'Fast'
  • Prédisposition électrique pour l'entraîneur
  • Inversion du sens de rotation de l'arbre porte-outil
  • Démarrage automatique du moteur
  • Version 'H-E' équipée de :
    - Electromandrin avec puissance maximum disponible de 3400T/min
    - Changement d'outil rapide HSK B63
    - Système de soufflement de l'air pour maintenir les surfaces de couplage propres
    - Puissance électromandrin 7,5kW / 10CH [S6 -40%]
    - 1arbre porte-outil avec raccord HSK B63 équipé d'un dispositif électronique (transpondeur) nécessaire pour permettre l'indentification de la commande électronique
    - Inverseur pour la commande électronique de la vitesse de rotation de l'outil de 900 à 12000t/min
  • Système exclusif de mouvement de l'électromandrin avec :
    - Mouvement vertical de tout le groupe arbre sur doubles guides linéaires de précision, par patins pré chargés à recirculation de billes
    - Inclinaison de -45,50° à +45,50° avec guide à queue d'aronde de cercle sur fusion en fonte et mouvement avec transmission par vis à recirculation de billes (système breveté)
  • Protection pour usinages à l'arbre, outil Ø160 mm maximum
  • Frein électronique avec arrêt garanti même en l'absence de tension réseau
  • Capteurs de sécurité dans les phases de changement de l'outil
  • Micro-interrupteur de sécurité au portillon d'accès au moteur
  • Bouton d'arrêt d'urgence
  • Interrupteur général verrouillable
  • Protection magnétothermique
  • Transformateur pour circuit auxiliaire 110V
  • Certificat de conformité selon les normes CE

Données techniques

  • Dimensions de la table d'usinage 1200x750 mm
  • Inclinaisons de l'arbre toupie +45.5° -45.5°
  • Changement d'outil rapide HSK B63
  • Longueur utile arbre CE Ø30/35 (40/50) 140(140)mm
  • Dépassement de la base de l'arbre de la table 54mm
  • Outil escamotable au-dessous de la table Ø300x75 mm maximum
  • Course du guide toupie Flex (positionnement par rapport à l'axe de l'arbre) (de -125 à +125) 250 mm
  • Bouche d'aspiration sur la coiffe toupie Ø120 mm extérieur
  • Bouche d'aspiration sur le bàti (spécifique pour le refroidissement forcé à air de l'électromandrin 7,5kW) 1x150+1x100 mm
  • Vitesse du flux d'air de l'installation d'aspiration 20m/s
  • Consommation d'air de l'installation d'aspiration 2600 [2100/11kW]

Outillage et consommables disponibles sur keloutils.com

L'INVINCIBILE TI 7

Scm

Neuf

Les avantages d'un choix exclusif
Acheter "L'invincibile ti 7" signifie recevoir tout ce que vous attendez d'une solution personnalisée puisque c'est le résultat d'années d'expérience et de recherche en technologie.

Sur demande

Partagez ce produit à vos contacts

Vous souhaitez faire reprendre votre ancienne machine ? Contactez-nous

Voir les caractéristiques techniques
Voir les conditions de livraisons

ti7

Modèle L'INVINCIBILE TI 7
statut non vendu

Reprise et enlèvement

Vous souhaitez faire reprendre votre ancienne machine ?
Contactez-nous

Renseignements

Vous souhaitez avoir plus de renseignements sur cette machine ?
Contactez-nous

Demande de devis

Ce produit vous intéresse ?
Appelez-nous au 02 40 18 83 00
Contactez-nous

(en précisant la référence de la machine)
