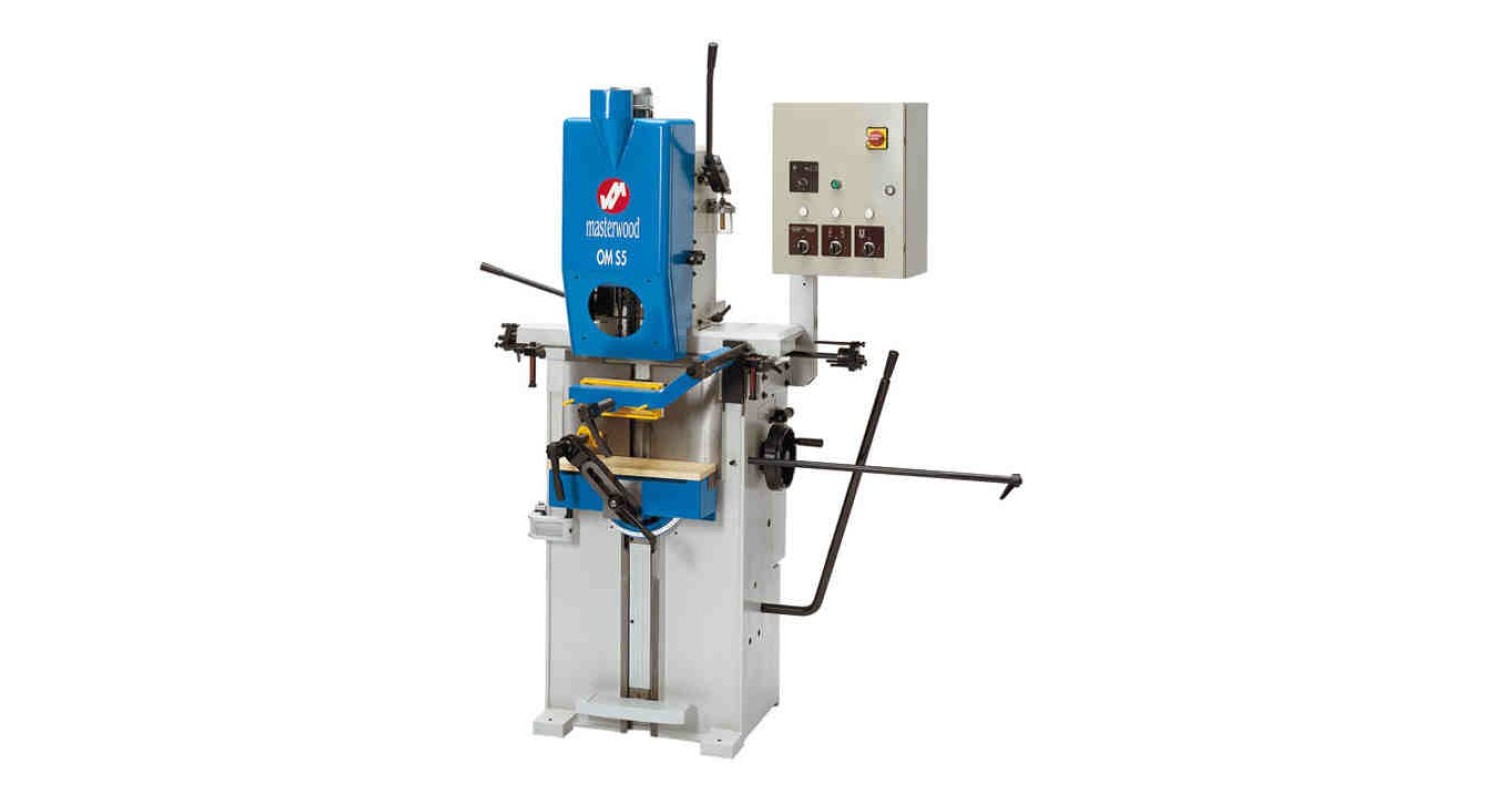

MORTAISEUSE A CHAINE ET MECHES POUR SERRURES - 5 MOTEURS
Marque : Masterwood    Type (Modèle) : OM S5M P
N° de série : 03100065    Année : 2003
(Machine proposée en l'état, a reconditionner aux soins du futur acquéreur)

CAPACITÉS D'USINAGE :
• Mortaisage :
- Chariotages manuels horizontal et vertical de la tête par bras articulé
- Hauteur maxi de la pièce a usiner : 230 mm
- Course verticale : max 150 mm
- Course horizontale (longitudinale) : max 300 mm
- Course transversale : 80 mm
  (déplacement avant-arrière)
- Table inclinable gauche-droite  : -/+ 45°
  Positionnement par serrage
- Hauteur des chassis assemblé (cadres) : 710 à 1050 mm
• Perçage/fraisage Vertical :
- Course transversale pneumatique : max 140 mm
• Perçage/fraisage transversal :
- Course horizontale (longitudinale) : 80 à 130 mm

COMPOSITION DE LA MACHINE
- Bâti robuste en fonte
- Tablette d'appui escamotable (LxP) : 470 x 145 mm
- Presseur excentrique manuel sur la table d'appui
- Presseur pneumatique supplémentaire : 240 x h.95 mm
- Appui bas amovible pour support de cadre de porte ou de fenêtre
  Réglage en hauteur par volant
- Dispositif oscillant droite/gauche
- Unité de graissage

AUTRES CARACTERISTIQUES TECHNIQUES :
- Moteur : 400 v. 50Hz
- Puissance installée : 5 kw (7,5 cv) In moy.10,5 A
- Moteur de mortaiseuse : 2,2 kW
- Moteur de perçage vertical : 0,55 kW
- Moteur de perçage/fraisage transversal : 1,8 kW
- Moteurs d'oscillation : 2 x 0,18 kW
- Outillage :
  Chaine standard 37 mailles
  Fraises têtière serrure n°2
- Alimentation pneumatique : 6 bars
- Aspiration : Bouche supérieure Ø 120 mm

- Dimensions d'encombrement (LxPxH) : 1700 x 900 x h.1950 mm
- Machine couchée sur palette pour le transport :
2200 x 1300 x 1250 mm
- Poids : 850 kg
Machine équipée d'une chaine affûtée
Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
