Statut
vendu
référence interne
OCC1424160
Statut
vendu
Etat
révisé et reconditionné
Quantité

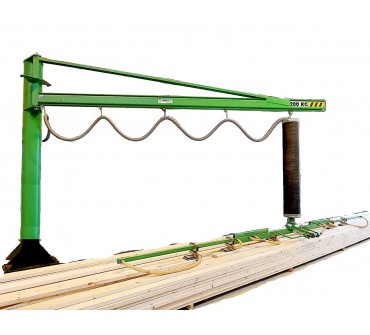

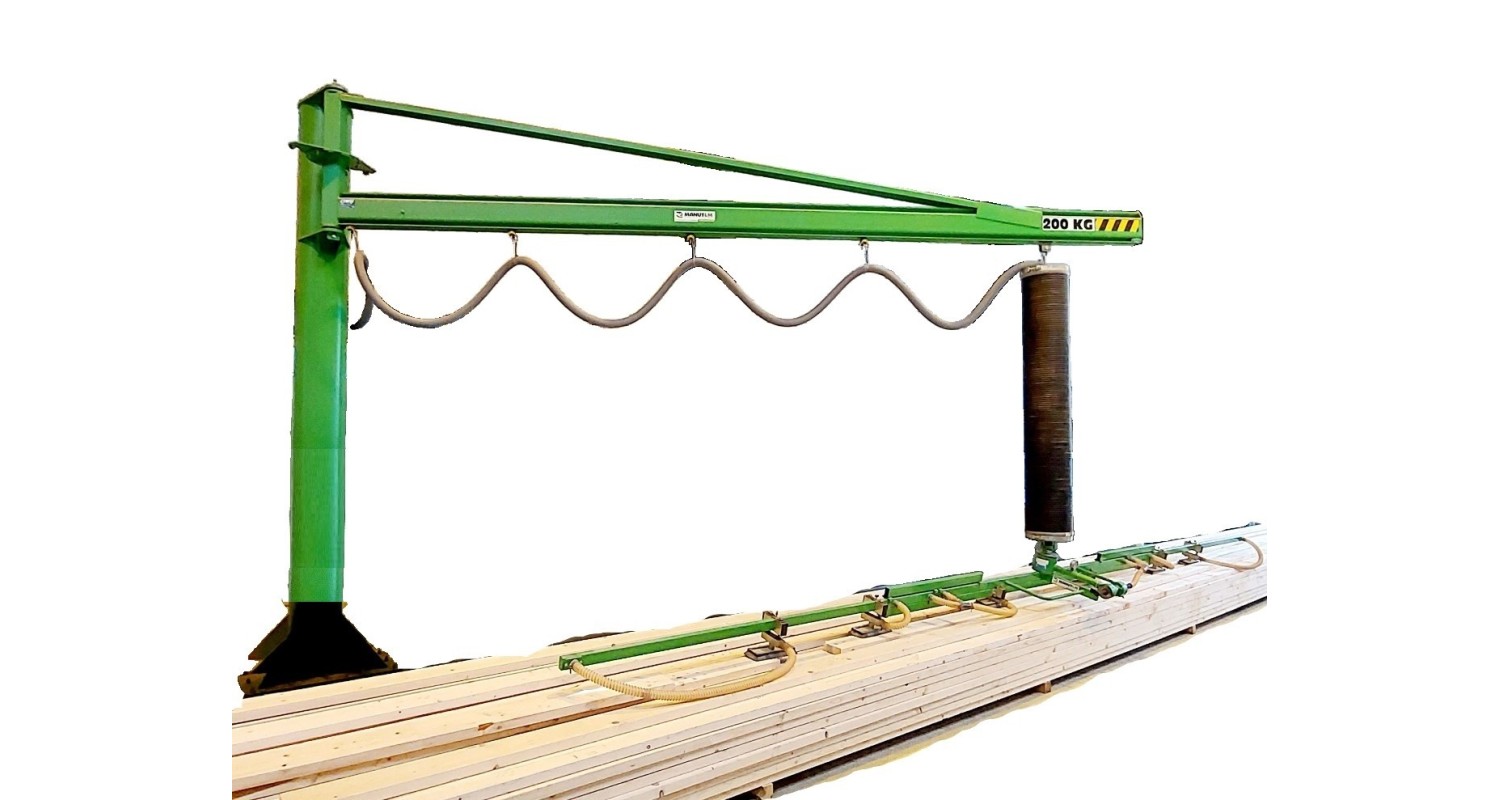

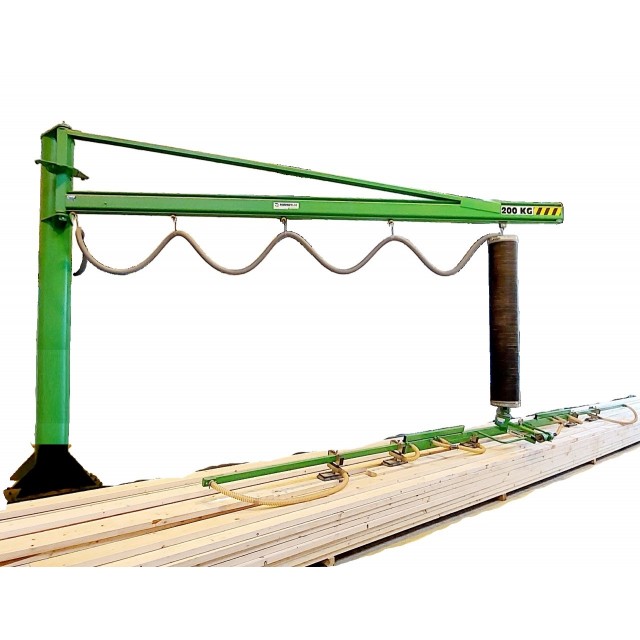

MANIPULATEUR A TUBE SOUPLE A VENTOUSES / 200 KG
POTENCE & POMPE A VIDE
(Photos prises avant révision, essais fonctionnels, nettoyage)

CAPACITÉS PRINCIPALES :
- Capacité de charge (potence & palonnier) : 200 kg
- Hauteur de levée maxi : environ 1m60
- Débattement du tube flexible : 2m20
- Angle de rotation de la potence : 270 degrés.
- Longueur de portée max du bras : 6 m.
- Produits à lever : Poutres, plateaux de bois, longerons...
  Longueur jusqu'à 13 m.

POTENCE DE LEVAGE TRIANGULÉE SUR FUT
- Marque : MANUT-LM
- Modèle : COMEGE 16.1471
- Numéro : 9024 / avril 2016
- Fût métallique vertical : Ø 350 mm, hauteur : 4200 mm.
- Hauteur totale de l'installation : 4300 mm.
- Longueur du bras horizontal : 6000 mm.
- Hauteur du sol sous le bras : 3200 mm.
- Hauteur au sol sous les ventouses : env. 1580 mm.
- Platine métallique à sceller : 1000 x 1000 mm.
- Fixations / encrage au sol : 16 chevilles Ø 16 mm.
- Socle d'encrage suivant spécifications constructeur (fournies).

DISPOSITIF A DEPRESSION A TUBE SOUPLE
- Pompe à vide à palettes
- Marque : GADNER DENVER
- Capacité : 98 m3/h.
- Rotation : 5800 tr/mn.
- Moteur Siemens : 400 v. Triph. 50 Hz. 3 KW
- Longueur du tube Flexible principal, comprimé : 910 mm. / étiré : 2200 mm.
- Diamètre du tube souple :
- Course de levée : du sol à H=1580 mm sous les ventouses.

PALONNIER
- 6 ventouses disposées en ligne.
- Bras portant les ventouses, longueur : 7950 mm.
- Surface de portée de chacune des 6 ventouses : 300 x 135 mm.
- Largeur mini des produits à lever : 135 mm.
- Autres dimensions de ventouses sur demande.
- Charge maxi à lever : 200 Kg

Encombrement pour le transport :
1 Potence (Pied + bras) 6m x 1m x h.1m
1 palette : 3m70 x 1m30 x h.1m
Poids : env. 1500 kgs

Machine fournie avec notices technique, schémas, liste des pièces et certificat de conformité CE.
