CORROYEUSE-MOULURIERE 4 FACES : SCM COMPACT 23

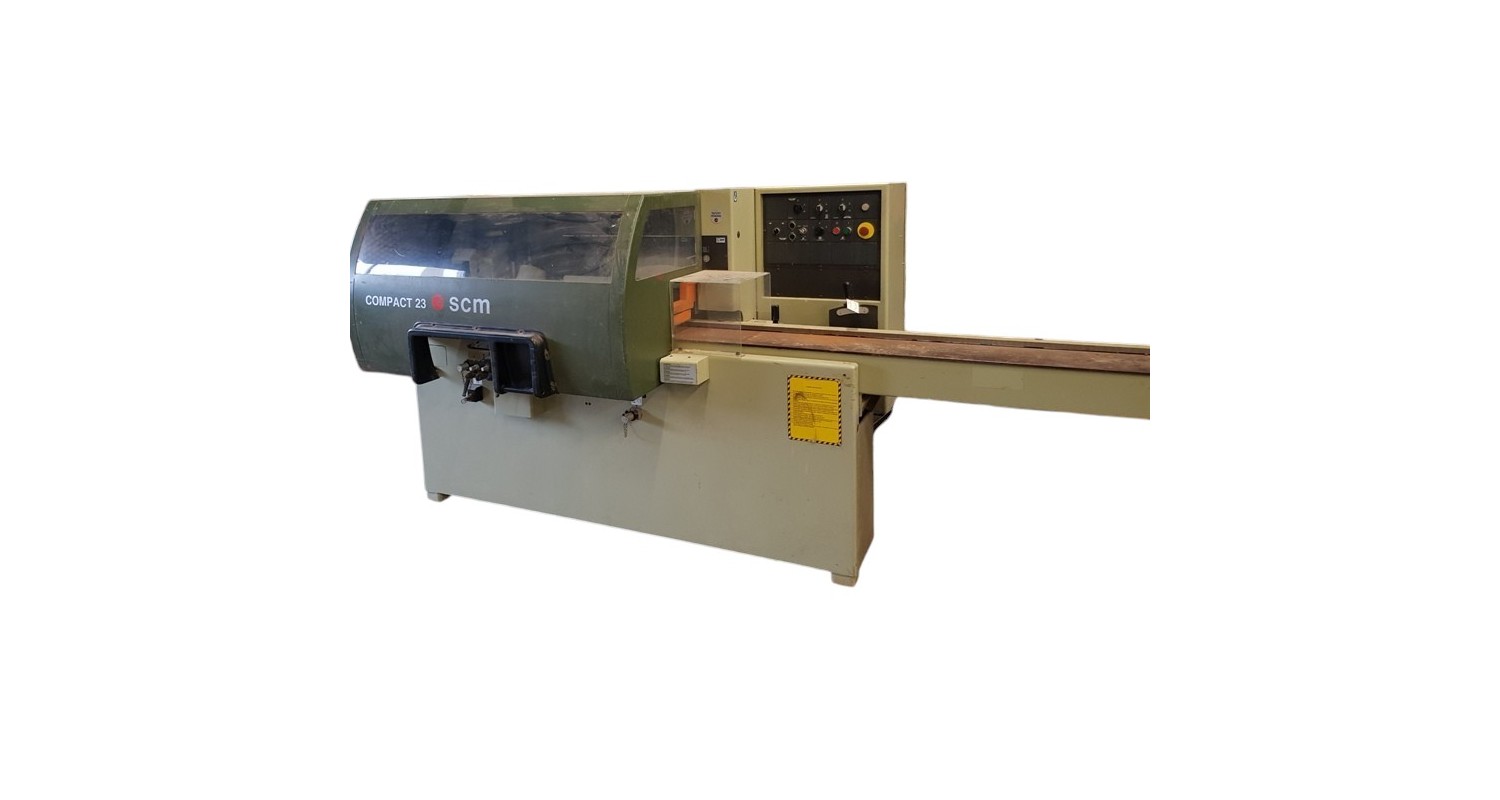

CORROYEUSE MOULURIERE 4 FACES - SCM COMPACT 23
search
  • CORROYEUSE MOULURIERE 4 FACES - SCM COMPACT 23
Prix
7 800,00 € HT
9 360,00€ TTC
référence interne
OCC0825091
Statut
en stock
Etat
Proposée en l'état
CORROYEUSE & MOULURIERE 4 FACES AVEC 4 PORTE-OUTILS
Marque : SCM     Modèle : COMPACT 23
N° de série :       Année : 1998
(Machine proposée en l'état pour le moment)

Disponible en stock

Lot proposé sans travaux de révisions, sans garantie

Prix HT départ magasin. Transport et prestations sur demande

Quantité

CAPACITÉS D'USINAGE :
- Corroyeuse et moulurière sur 4 faces
- Section maxi à travailler : 235 x 135 mm.
- Section des bois finis : 230 x 130 mm.
- Hauteur maxi des outils sur toupie : 140 mm.
- Diamètre mini / maxi des outils sur les toupies : 100 / 180 mm.
- Profondeur de pénétration maxi des outils dans le bois : 40 mm.
- Outils fournis avec la machines :
  Porte-outils horizontaux longueur 230 mm, Ø 125 mm.
  Porte-outils verticaux hélicoïdaux hauteur 120 mm, Ø 125 mm.
- Vitesse de rotation des arbres : 6000 t/min
- Prises de passes réglables avec compteurs type SIKO
- Machine pour tous type de travaux de menuiserie sur bois sec.

COMPOSITION DE LA 4-FACES :
- Table d'entrée en acier usiné et rectifié, longueur : 2 m.
- 4 porte-outils :
1) Arbre dégauchisseur, moteur-frein 4 KW (6 cv)
2) Arbre vertical toupie droite
3) Arbre vertical toupie gauche
    Moteur-frein pour les 2 toupies : 5,5 KW (7,5 cv)
4) Arbre horizontal supérieur, moteur-frein 4 KW (6 cv)

- Bâti robuste mécano soudé, hauteur au sol de la table : 930 mm.
- Capotage insonorisant sécurisé et panoramique, sur vérins à gaz.
- Pupitre de commande surélevé & face opérateur.
- Réglage de précision de chaque opération par volants.
- Compteurs digitaux mécaniques (type Siko).
- Presseur à galet latéral d'entrée.
- Sabot à pression réglable en sortie
- Indicateurs de prise de passe

ENTRAINEMENT :
- Avance par moto-réducteur 2 vitesses.
  Moteur d'entrainement I.N. 3.1 A
  Entrainement par cardans
- Galets métalliques en acier crantés, à pression réglable par ressorts.
- Galets vulcanisés inférieur et supérieur, motorisés, en sortie.

AUTRES CARACTÉRISTIQUES :
- Alimentation générale : 400v.  Triphasé+Terre 50 Hz
- Puissance installée, environ 18 KW (à préciser)
- Moteurs à frein sur les 4 arbres.
- Moteur monte-baisse de la poutre pour réglage d'épaisseur: kW
- Réglage axial des arbres verticaux : mm
- Réglage axial des arbres horizontaux : mm
- Diamètre des arbres : Ø 40 mm
ASPIRATION :
- Bouches d'aspiration : 3 x Ø 120 & 1 x Ø 150 mm
- Préconisation débit : m3/h Vitesse min : 30 m/sec sur chaque bouches de captage.
SECURITE :
- Marquage CE, Sectionneur cadenassable, Arrêts coup de poing...
- Capotage enveloppant avec électro-verrouillage piloté.
- Aucun acces aux outils ni aux parties tournantes pendant la marche.

Encombrement : 3m30 x 1m50 x h.1m60
Poids : 1570 kg

Machine fournie avec fers affutés montés, Fraises hélicoïdales à pastilles carbures sur les toupies, notice, liste des pièces détachées et schéma électrique, régleur de fers.

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou systèmes d’aspiration.
