RABOTEUSE KSA 600 HYDRO
Précédent Suivant

CM macchine

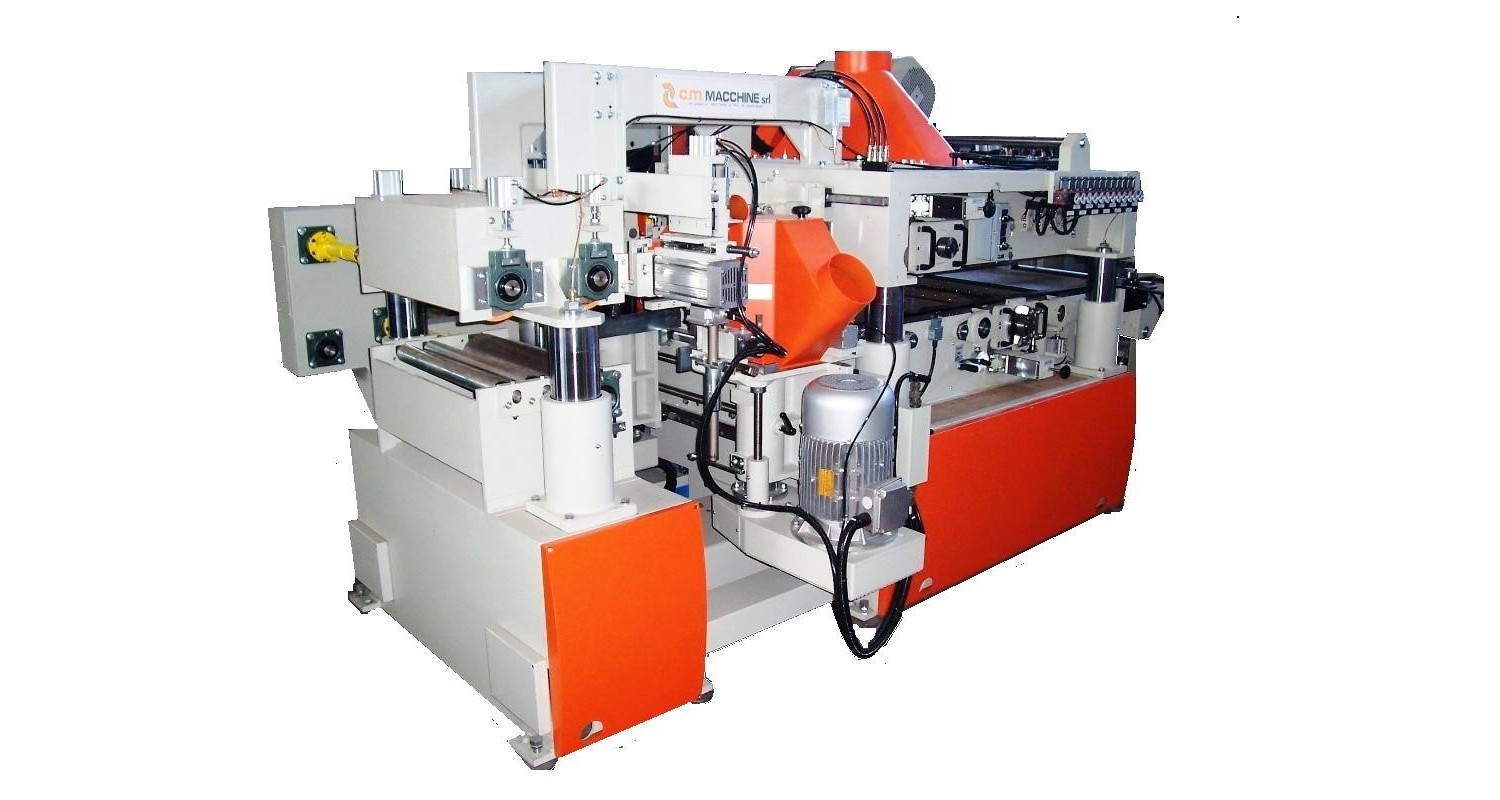

RABOTEUSE 4 FACES KSA 600 HYDRO
Marque : CM MACCHINE (Italie)
Type (Modèle) : KSA 600 Hydro
Année de fabrication: 2008

Machine reconditionnée usine avec garantie usine de 12 mois

Ecran tactile couleur de pilotage (PLC) NEUF

CAPACITÉS D'USINAGE :
- Largeur de rabotage : de 50 à 600 mm
- Epaisseur min/max de travail : 20 à 310 mm
- Prise de passe : jusqu'à 15 mm
- Vitesse d'avance : de 0 à 70 m/min
PUISSANCE MOTEUR :
- Moteur dégauchisseuse : 22 KW / 30 CV
- Moteur Raboteuse : 22KW / 30 CV
- Moteur Toupie Droite : 15 KW / 20 CV
- Moteur Toupie Gauche 15 KW / 20 CV
- Moteur d'entrainement : 5.5 KW / 7.5 CV (Motoréducteur avec variateur électronique)
- Moteur de soulèvement de la tête : 1.5 KW / 2 CV
- Démarrage progressif et frein moteur sur les 4 arbres d'usinage
DESCRIPTION:
  • 1 TABLE DE TRAVAIL FIXE, CHROMEE, HAUTEUR 920 mm, constituée d'éléments interchangeables
  • Tête supérieure mobile sur 6 colonnes chromées diamètre 120 mm
  • Monte et baisse par motoréducteur, cardans et 6 réducteurs de haute précision.

  • 10 ROULEAUX D’ALIMENTATION, avec entrainement par cardans, soit :

 - 6 ROULEAUX MOTORISES SUPÉRIEURS :

  1.   1 ROULEAU INTRODUCTEUR MOTORISÉ par cardan ø180 mm, largeur 600 mm, cranté, avec descente pneumatique par photocellule.
  2.   1 ROULEAU ACIER ø 180mm, cranté, avec pression pneumatique réglable, avant l'arbre de dégauchissage
  3.   1 ROULEAU ACIER ø 180mm, cranté, avec pression pneumatique réglable, après l'arbre de dégauchissage
  4.   1 ROULEAU ACIER ø 180mm, lisse, avec pression pneumatique réglable, après l'arbre de rabotage
  5.   2 ROULEAUX CAOUTCHOUTES ø 180mm, en sortie, pour extraction des bois

 -  4 ROULEAUX MOTORISES DANS LA TABLE :

  1.   1 ROULEAU ACIER ø150mm, cranté, avec suspension flottante pneumatique réglable, avant l'arbre de dégauchissage
  2.   1 ROULEAU ACIER ø150mm, lisse, fixe, réglable en hauteur, après l'arbre de dégauchissage
  3.   1 ROULEAU ACIER ø150mm, lisse, fixe, réglable en hauteur, après l'arbre de dégauchissage
  4.   1 ROULEAU ACIER ø150mm, lisse, en sortie, pour extraction des bois

  • 4 ARBRES POUR PORTE-OUTILS  (4 fers HSS) :
  1. Arbre de dégauchissage ø 60x620mm, avec contre-palier amovible à blocage hydraulique, adapté aux outils diamètre 180 mm, réglage fin de la hauteur
  2. Arbre de rabotage ø 60x620mm, avec contre-palier amovible à blocage hydraulique, adapté aux outils de diamètre 180 mm
  3. 2 arbres verticaux, ø 50x300mm, avec contre-paliers supérieurs, déplacement sur toute la largeur sur glissières THK et vis sans fin
  4. Réglages en hauteur des toupies course 40 mm, pour escamotage des chanfreins inférieurs et réglages des outils de profilage

  • DISPOSITIF DE CHANFREINAGE AUTOMATIQUE 45° avec :
  1. 2 moteurs supérieurs chacun 1,5 KW – 6000 tr/min, avec 2 outils de fraisage à 45°
  2. Ajustement automatique de la largeur et de la hauteur sur glissières THK et réglage fin par vis
  3. Réglage ON-OFF à mouvement pneumatique, actionné depuis le pupitre, sur écran tactile
  4. 2 outils de fraisage à 45°, montés à la base des porte-outils de toupie
  5. 2 sorties d’aspiration ø 80 mm sur outils de chanfreinage supérieurs

  • UNITÉ DE COMMANDE DE LA MACHINE, reliée à la machine avec gaine de 4 m :
  1. Pupitre sur pied avec écran tactile couleur de 10', affichage des outils et des côtes
  2. Gestion automatique du démarrage des moteurs en "cascade"
  3. Programmateur électronique pour ajuster la largeur, la hauteur et la vitesse de travail de la machine
  4. Positionnement numérique du guide latéral, de la toupie droite et de la table de dégauchisseuse

  • OUTILS :
  1. 2 porte-outils horizontaux (+2 outils de rechange) ø 180mm x 610mm Z=4 fers HSS
  2. 2 porte-outils verticaux ø 140mm x 310mm Z=4 fers HSS
  3. Arbres horizontaux avec dispositif de serrage des paliers hydraulique HYDRO, pompe de mise en pression

  • ARMOIRE ELECTRIQUE GENERALE, indépendante, reliée à la machine par câble sous gaine
EQUIPEMENTS OPTIONNELS INCLUS :
- 2 Dispositifs JOINTER pour les arbres horizontaux
     Pierre d'affutage coulissante pour égalisation et rafraichissement des couteaux
- 1 Guide latéral sur toute la longueur de la machine, motorisé et numérisé par écran tactile
     Déplacement de 0 à 300 mm, jusqu'au centre de la machine, pour utiliser les couteaux sur toute leur largeur
- 1 Toupie droite à déplacement numérisé (Suivi du guide latéral, prise de passe réglable)
- 1 Positionnement électronique motorisé de la table de dégauchissage (réglage de la prise de passe inférieure)
- 1 Rouleau presseur d'entrée, cranté, motorisé par cardan, à mouvement automatique par cellule
- 1 Presseur latéral pneumatique en entrée, à mouvement automatique par cellule, pour appui des pièces de bois au guide
- 1 Centralisation des dispositifs de graissage sur l'avant de la machine
- 1 Cabine d'insonorisation norme CE équipé de 4 portes, ayant chacune un interrupteur de sécurité.
     Dimensions 3300 x 2600 x 2500 Poids : 1300 kg
Bouches d'aspiration :
2 bouches ø200 mm
2 bouches ø160 mm
1 bouches ø120 mm
2 bouches ø  80 mm
Vitesse d'aspiration requise 28 m/sec
Dimensions de la machine nue : 3000 x 2200 x 2300 mm
Poids de la machine : 7500 kg
Machine reconditionnée usine avec garantie usine de 12 mois
Délai de livraison : 3 à 4 mois après validation de la commande

Nous vous invitons à nous consulter pour la fourniture des consommables, accessoires et/ou dispositif d’aspiration.

Sur commande la machine sera révisée, mise en conformité, avec contrôle et essai fonctionnel dynamique.

Avec une garantie 3 mois & attestation de mise aux normes.
Prix HT départ magasin. Livraison et prestations complémentaires sur demande.

174 000,00 € T.T.C

145 000,00 € H.T

OCCCMMACCHINE

CM macchine

Révisé / Reconditionné

Prix HT départ magasin
Machine révisée sur commande
Mise en conformité (avec attestation)
Garantie 3 Mois
Transport et prestastions sur demande.

En Stock
